磁翻板液位指示器三维结构设计

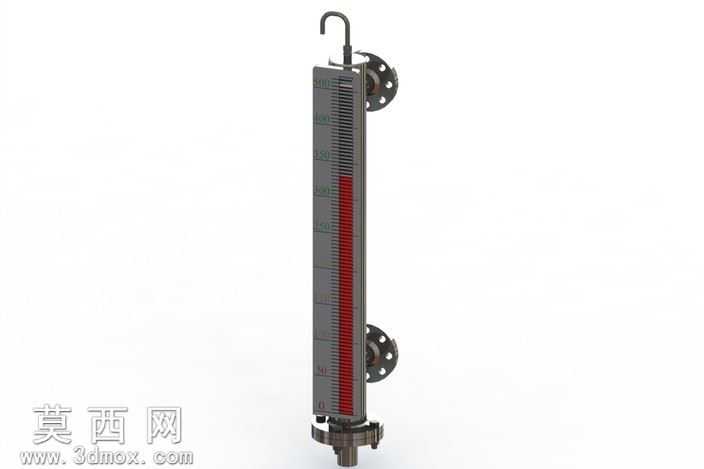

本作品为磁翻板式液位指示器的三维参数化模型，建模过程遵循工业仪表实际生产的尺寸规范，首先通过草图绘制完成主体测量管的截面轮廓，利用拉伸特征构建长条形密封腔体结构，腔体壁厚按照承压工况设计为均匀等厚结构，保证模型结构合理性。顶部的吊装挂钩采用扫描特征完成弯弧结构建模，挂钩与主体管的连接部位添加圆角过渡特征，还原实际产品的焊接过渡工艺细节。主体测量管侧面的两个法兰连接结构，通过拉伸凸台构建法兰基体，再通过阵列特征完成螺栓孔的均匀排布，法兰密封面的凸台结构单独做拉伸处理，还原法兰连接的密封结构细节。测量管正面的刻度标识区域，通过贴图与浅拉伸特征结合的方式制作刻度纹路，管内的红色磁翻柱指示区域，采用阵列小尺寸翻柱单元的方式构建，每片翻柱的翻转间隙都做了预留，还原磁翻板液位计的真实指示结构。模型底部的排污阀结构通过旋转特征构建阀体基体，添加外螺纹特征还原排污接口的连接结构，测量管背部的磁浮子导轨做了简化但保留导向限位结构，保证整体结构逻辑与实物一致。材质渲染阶段，主体测量管采用304不锈钢材质，调整金属粗糙度参数还原不锈钢哑光金属质感，法兰部位做了镀锌金属材质区分，红色指示翻柱采用高饱和度红色工程塑料材质，刻度区域采用白色哑光漆面材质，不同部件的材质区分清晰，能够直观展现产品的材质构成。设计过程中重点还原了磁翻板液位计的旁通式安装结构，两个侧接法兰的中心距按照常规罐体液位测量量程设计，整体结构无冗余特征，各部件的装配关系清晰，可直接用于工业液位测量场景的方案展示、安装模拟以及产品结构演示，模型的结构比例完全参照实物测绘数据，能够准确体现磁翻板液位指示器的工作原理与外部结构特征。
