铝合金推拉门窗配套锁具结构设计

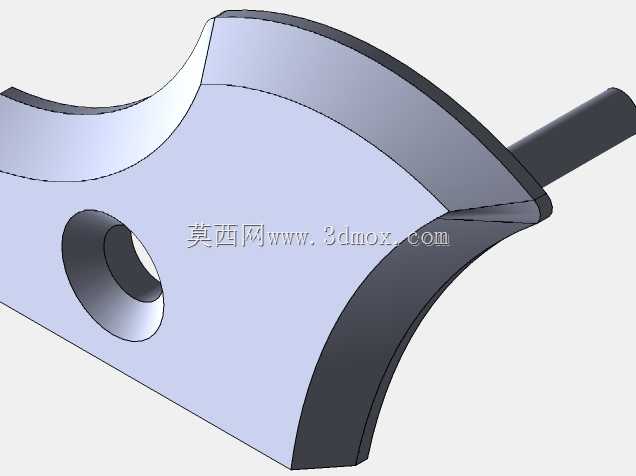

　　在民用建筑、商用办公空间的推拉式铝合金门窗配套体系里，这类锁具是承担门窗闭合锁止、限位防护功能的核心五金部件，日常使用中既要满足用户快速启闭门窗的操作需求，也要承担闭合状态下的抗外力冲击、防止窗扇意外滑脱移位的防护作用，尤其在高层住宅外窗场景中，锁具的锁止可靠性直接关系到窗扇使用安全，避免大风天气下窗扇晃动脱落、或者非预期开启带来的安全隐患。从结构设计逻辑来看，这款锁采用分体式组合结构，主体锁座为铝合金挤压成型后经表面氧化古铜色处理，适配市面上主流的断桥铝、普通铝合金推拉窗的型材槽口，安装时不需要额外对窗扇型材进行大规模裁切改造，直接卡入型材预设的安装腔道后，通过配套的锁片用自攻螺丝固定在窗框对应位置即可完成装配，

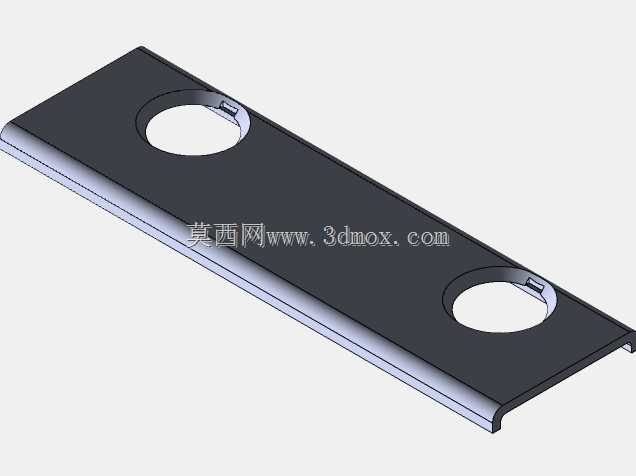

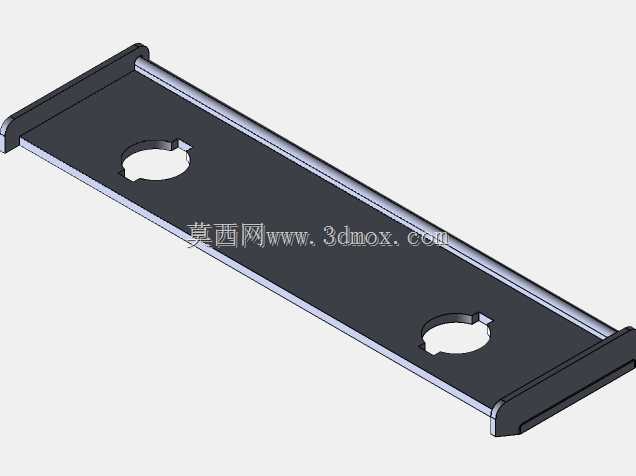

　　整体安装边界完全贴合常规推拉窗型材的腔体尺寸，不会出现突出型材表面的棱角，避免开关窗过程中剐蹭衣物或者磕碰人体。锁座内部集成了弹性锁止结构，当推拉窗扇移动到闭合位置时，锁舌会自动卡入配套锁片的卡槽内，实现自动落锁，不需要用户额外做按压或者转动锁具的操作，日常启闭操作的力值控制在15N到25N之间，既不会因为锁止力过小导致风一吹就自行脱开，也不会因为锁止阻力过大造成老人儿童操作困难。配套的锁片采用长条形平板结构，上面预留两个沉头安装孔，安装时可以根据窗扇和窗框的实际配合间隙做上下10mm范围内的位置微调，抵消型材加工、窗体安装过程中产生的尺寸累积误差，避免因为装配公差导致锁具卡滞、无法正常锁止的问题。锁座底部设置了耐磨尼龙垫块，

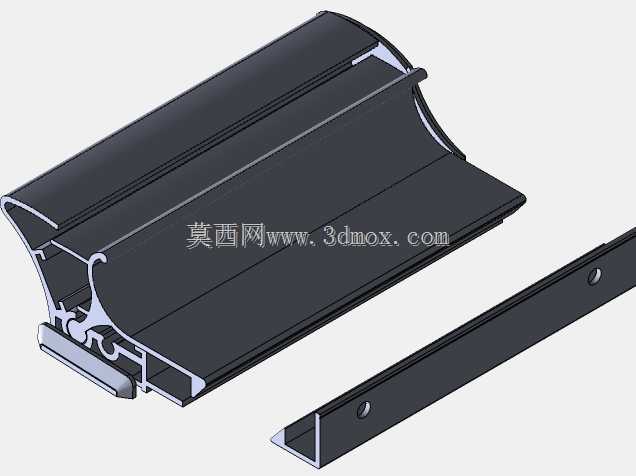

　　在窗扇滑动过程中，垫块直接和窗框轨道接触，既可以降低窗扇推拉过程中的摩擦阻力，也能避免铝合金锁座直接和金属轨道硬摩擦产生异响、磨损，延长整套五金件的使用寿命。从外形尺寸来看，锁座主体的截面轮廓完全匹配对应系列推拉窗型材的安装槽，安装后锁座表面和窗扇型材表面基本齐平，外露部分做了圆弧过渡处理，没有尖锐的棱角，表面氧化层厚度控制在10μm以上，长期在潮湿、日晒的窗边环境下使用也不容易出现褪色、锈蚀、表层脱落的问题。在结构设计过程中，还充分考虑了不同使用场景的适配性，锁体内部的弹簧采用不锈钢材质，避免长期使用后弹簧锈蚀失效导致锁具无法正常弹起锁止，锁舌的接触端面做了倾斜导向设计，即使窗扇关闭时存在少量位置偏差，

　　锁舌接触到锁片时也能顺着导向斜面顺利滑入卡槽，不会出现硬顶卡滞的情况。这类锁具除了常规的锁止功能外，还可以通过配套的限位配件实现窗扇的小开度限位，在通风状态下将窗扇的开启距离控制在安全范围内，防止儿童攀爬时意外坠楼，兼顾通风需求和使用安全。在三维建模过程中，需要重点把控锁座和型材槽口的配合公差，单边配合间隙控制在0.1mm到0.2mm之间，既保证安装时可以顺利卡入型材槽，也不会因为间隙过大导致锁座在槽道内晃动产生异响；锁片的安装孔位需要和窗框上的预设安装槽对齐，保证螺丝固定后锁片不会出现偏移；锁舌的伸缩行程需要控制在8mm左右，保证锁止状态下有足够的啮合深度，抗外推拉力可以达到1000N以上，满足建筑门窗五金的强度要求。
