推拉门窗用双滚轮承重滑动组件

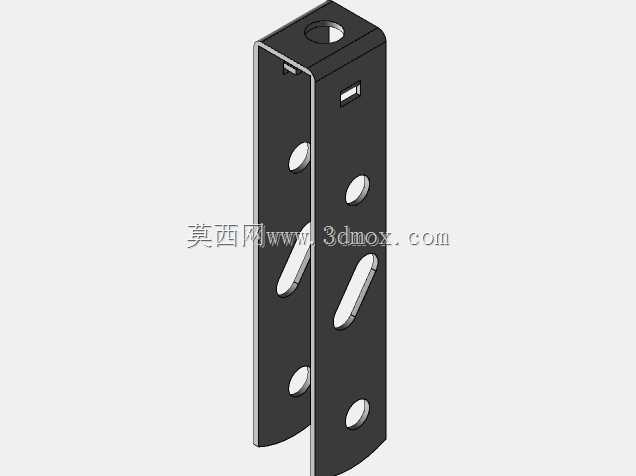

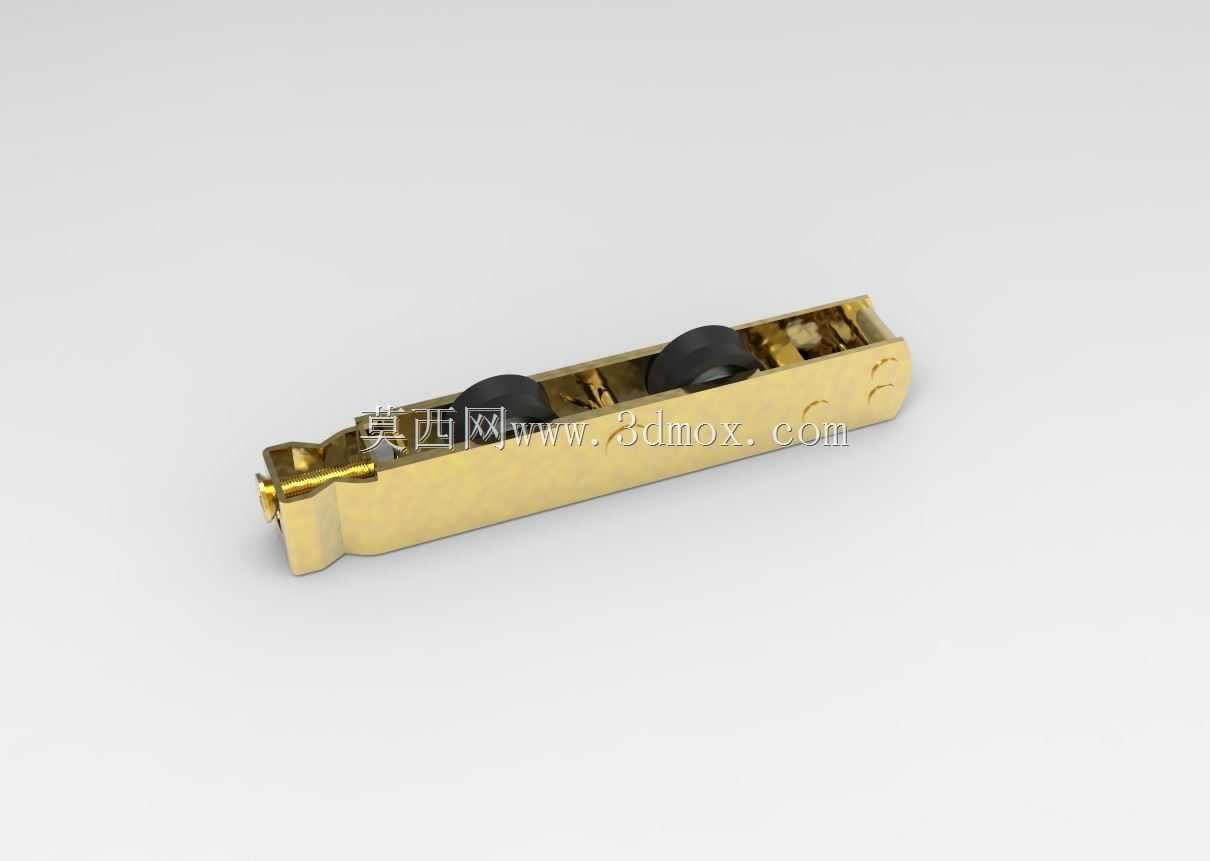

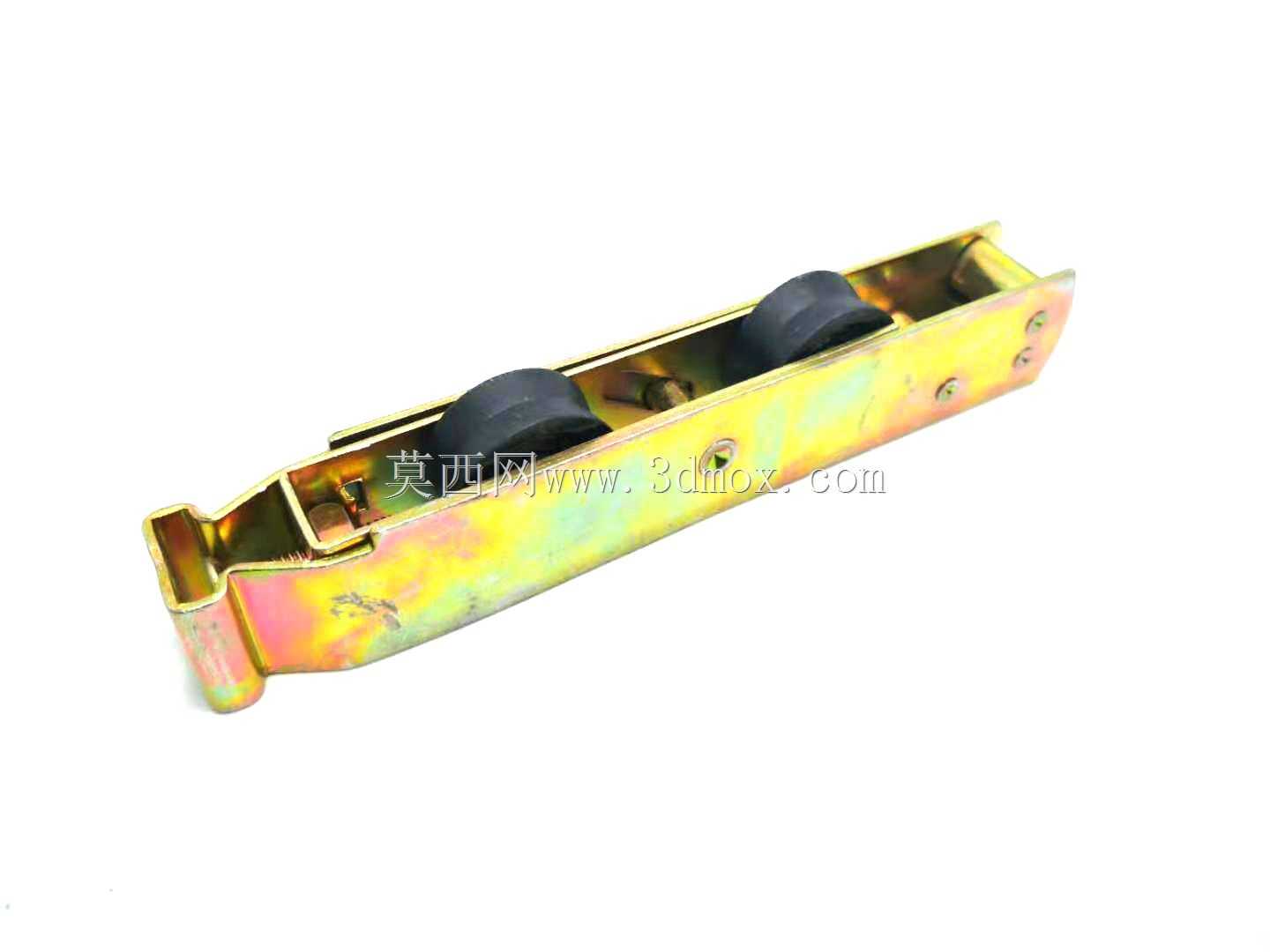

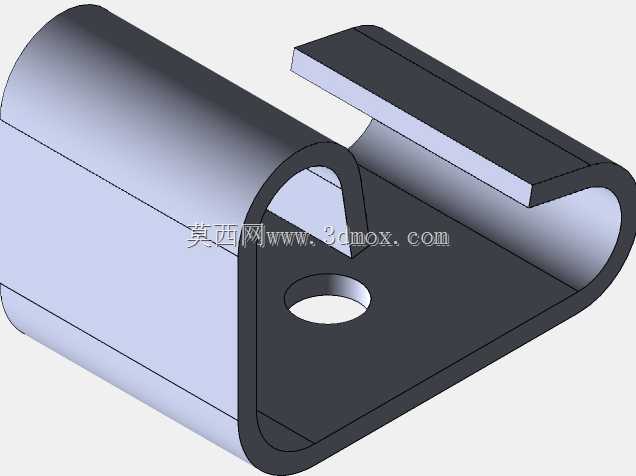

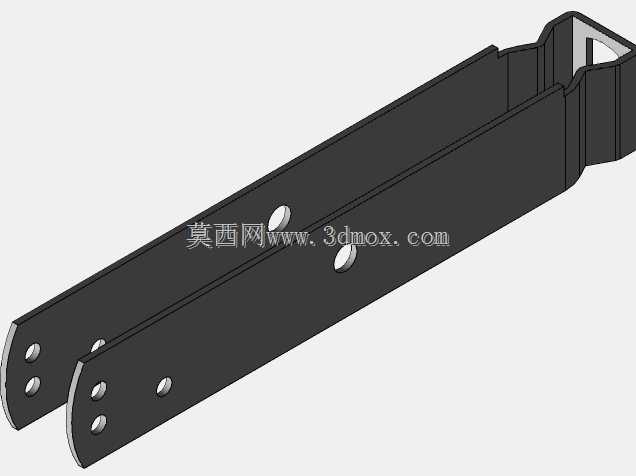

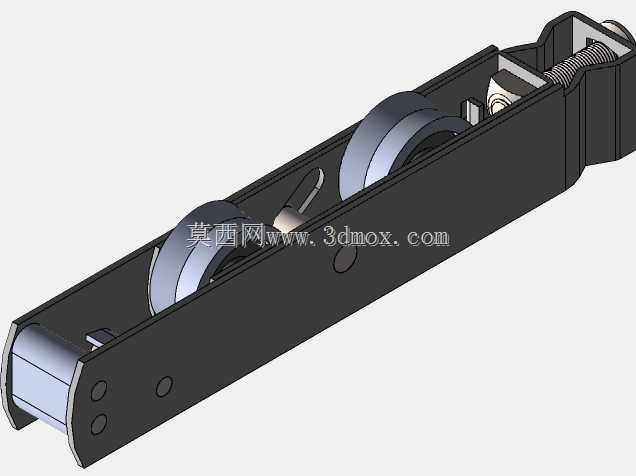

在民用建筑、商用办公空间的推拉类门窗系统中，这类双辊结构的滑动承重组件是保障门窗扇顺畅启闭的核心配套五金件，日常场景里，无论是阳台落地推拉窗、室内隔断推拉门还是临街商铺的铝合金平移窗，都需要这类滑轮组件承担整扇门窗的竖向载荷，同时将门窗扇与窗框轨道之间的滑动摩擦转化为滚轮的滚动摩擦，大幅降低启闭过程的操作阻力，避免长期使用后出现门窗扇卡顿、偏移、脱轨的问题。从结构设计逻辑来看，这款双辊组件采用长条形镀锌钢板冲压成型的基座作为承载主体，基座表面的彩锌钝化处理是五金配件常用的防腐工艺，能够应对厨卫、阳台等潮湿多尘的使用环境，延缓基材锈蚀速度，延长配件的整体使用寿命。基座上并列布置的两个尼龙材质滚轮，相比传统单滚轮结构，能够将门窗扇的重量均匀分散到两个滚轮与轨道的接触面上，单位面积承压更小，既可以减少滚轮自身的磨损速率，也能降低对窗框轨道的压痕损伤，尤其适配重量较大的双层中空玻璃推拉窗，单组组件的承重能力可以覆盖常规民用推拉窗的扇重需求。设计过程中，基座的安装孔位采用了长圆孔与圆孔配合的布局，现场安装时可以通过长圆孔微调组件在门窗扇下沿型材槽内的前后位置，确保两个滚轮都能完全贴合在窗框的凸形轨道上，避免出现单轮受力、滚轮偏磨的问题；基座两端的折边结构做了圆弧过渡处理，一方面可以在安装时卡入门窗扇型材的对应卡槽内，限制组件的横向窜动，另一方面也能避免安装过程中尖锐的钢板边角划伤施工人员或者门窗型材表面。滚轮的轮轴采用铆接方式固定在基座的翻边孔位上，铆接处的紧密度经过调校，既保证滚轮可以灵活转动无卡滞，又不会出现轮轴松动、滚轮脱落的问题，滚轮的外圆轮廓做了与轨道弧度匹配的微弧面设计，滚动过程中可以自动对正轨道中心，即使门窗扇在长期使用中出现轻微的形变偏移，滚轮也能顺着轨道曲面顺滑移动，不会出现硬摩擦的异响。从安装边界尺寸来看，这款双辊组件的整体厚度适配常规铝合金、塑钢推拉门窗扇的下沿型材内腔尺寸，不需要对型材做额外的裁切加工，直接嵌入型材预设的安装槽内，通过自攻螺丝穿过基座上的安装孔固定即可，组件的整体高度预留了一定的调节余量，配合门窗扇上的调节螺丝，可以微调门窗扇的上下高度，保证扇体与窗框之间的密封胶条均匀贴合，提升整窗的密封隔音效果。实际工程应用中，这类双辊滑轮的选型需要匹配对应轨道的截面形状与门窗扇的总重量，这款双轮结构相比同规格单轮滑轮，抗偏载能力更强，即使门窗扇的重心因为玻璃安装偏差出现轻微偏移，两个滚轮也能共同分担载荷，不会出现单侧滚轮快速磨损导致的门窗扇倾斜、启闭卡滞问题。在建模还原这类五金配件时，需要重点关注基座冲压成型的折弯角度、安装孔的位置度公差、滚轮与基座之间的装配间隙，这些尺寸细节直接决定了配件装配到门窗上之后的实际使用效果，比如滚轮与基座侧板的间隙如果预留过小，长期使用中积尘或者锈蚀就会导致滚轮转动卡滞，间隙过大则会出现滚轮晃动、门窗扇启闭时异响的问题；基座的整体平面度也需要控制在合理公差范围内，否则安装后会出现两个滚轮高低不一，只有单轮接触轨道的情况，大幅缩短配件的使用寿命。不同于外露的装饰类五金件，这类安装在门窗扇内部的滑动组件，设计时优先考虑的是长期使用的可靠性与载荷分布合理性，表面处理只需要满足基础的防腐要求即可，不需要做额外的装饰性镀层，所有的结构弯折、孔位布置都围绕安装便捷、承重可靠、滑动顺畅这几个核心需求展开，没有多余的冗余结构，完全服务于门窗滑动系统的功能实现。
