L型钣金承托挂钩结构设计

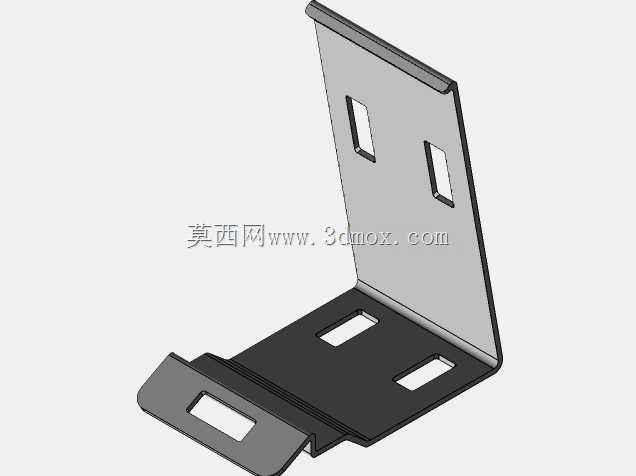

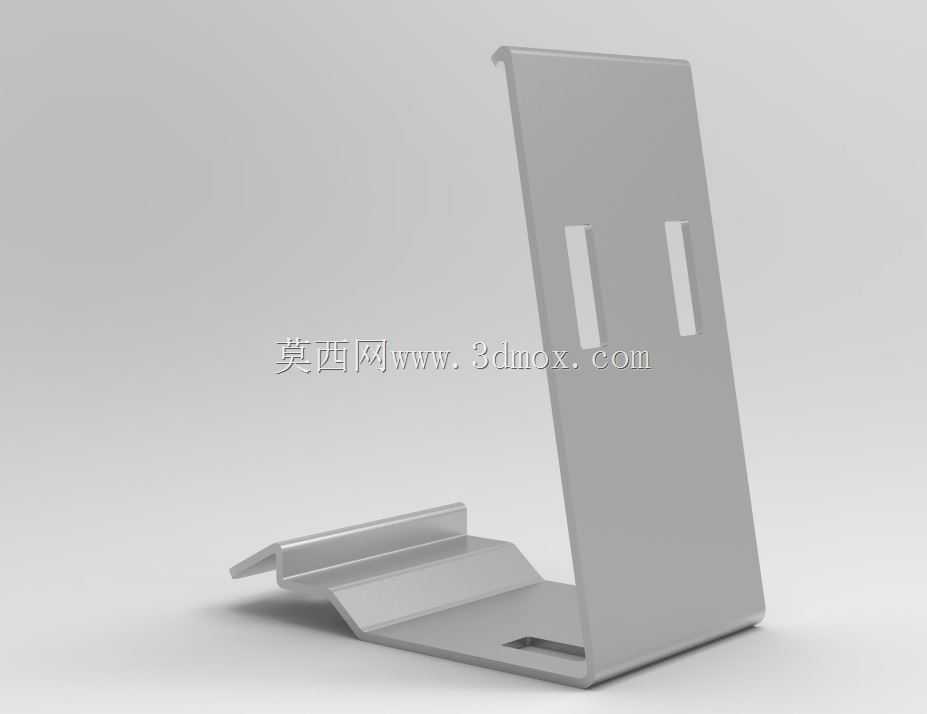

这类L型折弯钣金挂钩，日常多应用在工业设备柜体内部、生产线旁工位挂架、商用展示架配套挂载场景中，核心作用是承托带挂孔的小型工装、标识牌、轻质工具或者配套面板类部件，替代传统螺丝固定的方式，实现部件的快速挂装与拆卸，减少日常维护拆装的工时消耗。从结构功能来看，底部的承托翻边做了双层折弯处理，第一层折弯形成水平承托面，第二层向下折弯形成加强筋结构，避免承托重物时钣金边缘出现卷边变形，承托面的宽度经过匹配设计，刚好能卡入常规挂载件底部的卡槽，防止挂载后出现前后滑移脱落的问题。竖直安装面上开设的两个对称长圆孔，是安装调节位，安装时可以根据实际挂载位置的高低偏差，沿着长圆孔的长度方向微调挂钩的固定高度，抵消安装孔位的加工误差，不需要重新在安装基面上钻孔，适配不同安装基面的孔位公差。设计这类钣金挂钩时，首先要确定挂载载荷的上限，根据常用的冷轧钢板材质特性，1.5mm厚度的SPCC板材折弯成型后，单边承托载荷可以达到5kg以上，足够覆盖绝大多数轻质挂载件的承重需求，折弯处的内R角统一取板材厚度的0.5倍，避免折弯时出现板材开裂或者回弹超差的问题，所有外露的板材边缘都做了压毛边处理，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭挂载部件的表面涂层。安装边界方面，竖直安装面的整体高度控制在100mm以内，两个长圆孔的中心距保持60mm，适配市面上通用的柜体安装梁孔位间距，底部承托面伸出竖直面的长度为45mm，不会因为伸出过长导致挂载后挂钩出现前倾变形，承托面最前端的向上翻边高度为3mm，刚好能挡住挂载件的底部边缘，即使设备运行产生小幅振动，挂载件也不会从承托面滑出。底部开设的小方形缺口，是避让位，当安装基面有凸起的焊点或者小凸台时，这个缺口可以避开干涉点，不需要额外打磨安装基面就能完成挂钩的贴合安装，减少现场安装的修整工作量。整个零件采用一体冲压折弯成型，没有额外的焊接或者铆接工序，批量生产时的加工一致性好，成本也能控制在较低水平，表面处理可以根据使用场景选择喷塑、镀锌或者电泳，适配潮湿、多粉尘等不同的工业使用环境，在有防腐需求的户外柜体场景中，更换为304不锈钢板材加工即可满足防锈要求，不需要改动整体结构尺寸。
