带轴承内嵌式单槽导向滑轮结构设计

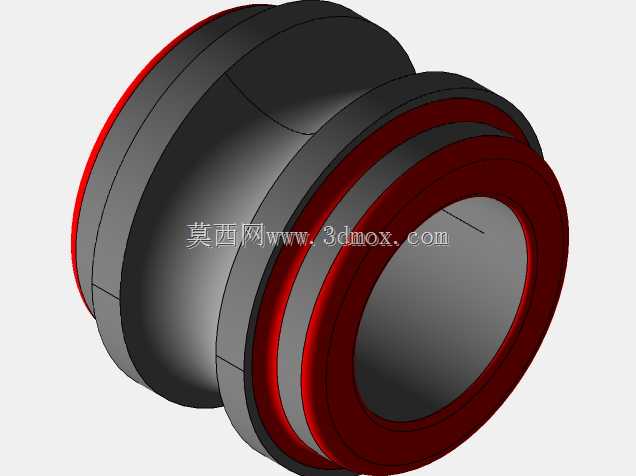

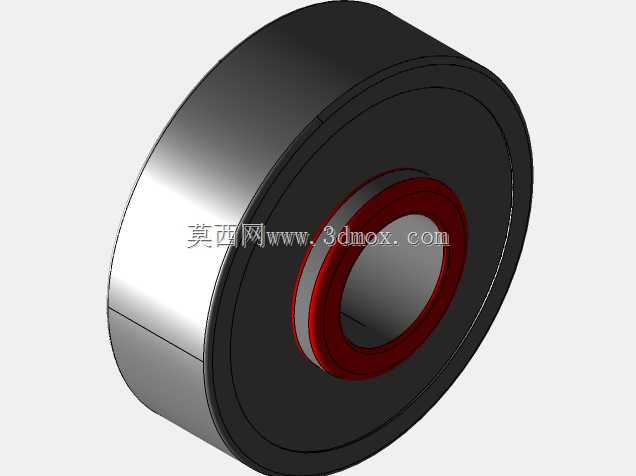

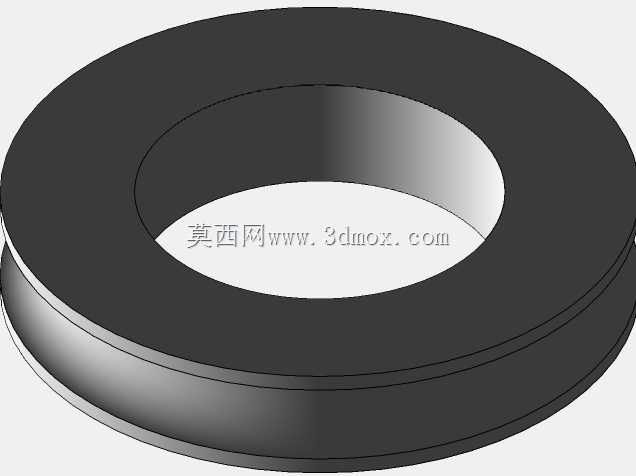

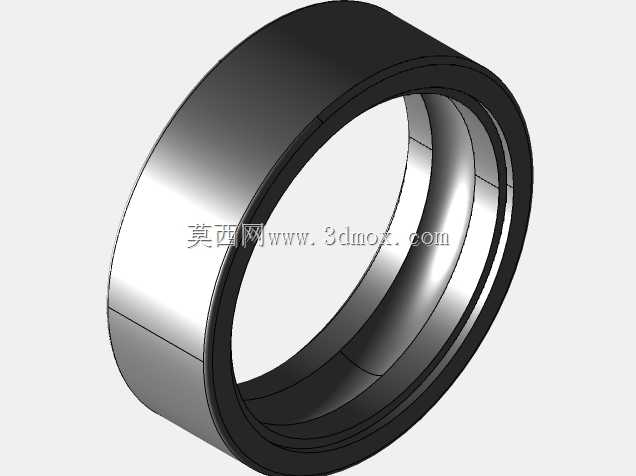

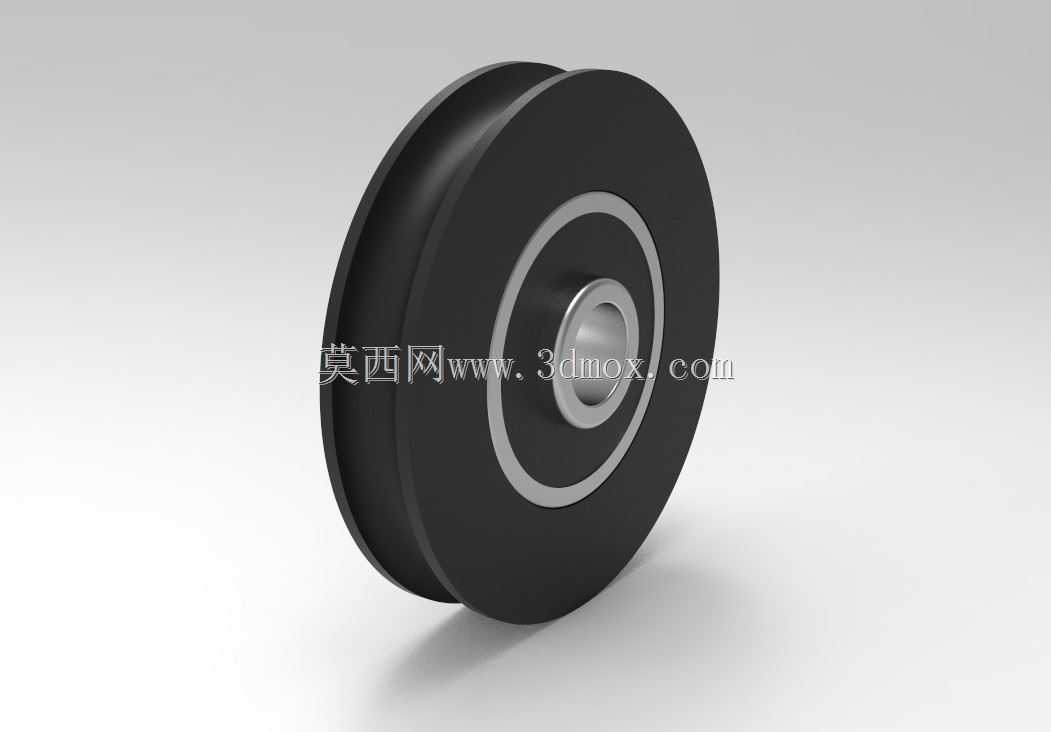

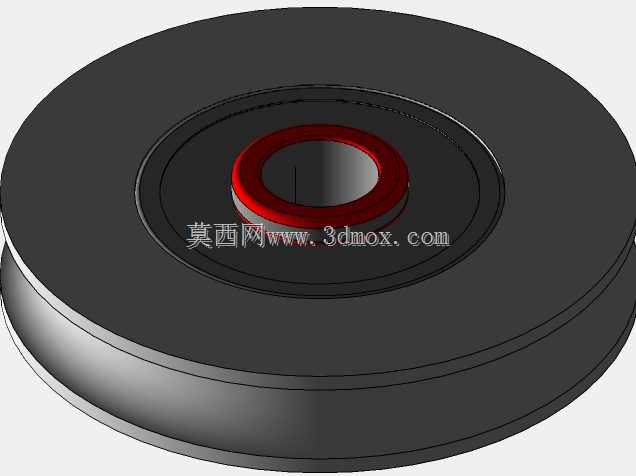

这类单槽带内嵌轴套的滚筒类滑轮，在轻载输送线、小型起重导向、门窗滑动机构、自动化料道分料结构里应用极广，日常做设备改造时经常会碰到需要定制这类非标滑轮的场景，很多新手工程师容易忽略轮槽匹配度、安装轴的配合公差，导致实际运行时出现跳绳、卡滞、轮体偏磨的问题。从结构上看，这款滑轮采用了外圈包胶式的轮体设计，轮缘做了对称的圆弧过渡槽型，槽面的弧度是根据常用的6mm-12mm直径的钢丝绳、尼龙绳或者圆皮带做的匹配设计，槽深控制在绳径的1/3左右，既可以避免绳索脱出轮槽，也不会因为槽过深导致绳索在槽内出现挤压磨损。轮体中心的内嵌金属轴套是整个结构的核心受力部位，轴套和外圈轮体采用过盈压装的配合方式，压装前会对轴套外壁做滚花处理，避免长期转动后轴套和外圈出现相对滑动，轴套的内孔公差一般取H7，和安装的固定销轴做间隙配合，配合间隙控制在0.02mm-0.05mm之间，既保证转动灵活，也不会因为间隙过大出现径向窜动。轮体两侧的凸缘做了等厚设计，凸缘的外径比槽底直径大12mm左右，这个尺寸差是为了给绳索留出足够的侧向偏移余量，当绳索出现小角度偏斜时，凸缘可以挡住绳索不会滑出轮槽，同时凸缘的边缘做了R1.5的圆角处理，避免锐边切割绳索表层，延长绳索的使用寿命。做安装边界设计时，要注意这款滑轮的轴向总宽度是32mm，轮体最大外径是120mm，中心安装孔的直径是15mm，安装时两侧的固定支架需要留出至少2mm的轴向窜动间隙，支架的安装面和轮体侧面的平行度要控制在0.1mm以内，避免轮体转动时和支架发生摩擦。如果是用在户外或者有腐蚀的环境，轮体的包胶层可以选用聚氨酯或者丁腈橡胶材质，硬度控制在邵氏70A-80A之间，既可以保证足够的耐磨性，也能起到一定的缓冲减震作用，降低运行时的噪音；如果是用在高温工况下，可以把包胶层换成尼龙或者POM材质，轴套换成铜基含油轴承，不需要额外添加润滑油就能长期稳定运行。设计这类滑轮的时候，还要考虑动平衡的问题，因为轮体是高速转动的部件，如果壁厚不均匀，转动时会产生径向跳动，一般会在轮体注塑或者压装完成后做简单的静平衡校正，把径向跳动量控制在0.1mm以内，避免运行时出现振动。很多人做设计时会直接照搬标准件的尺寸，但实际项目里经常会遇到安装空间受限、载荷特殊的情况，这时候就需要根据实际的安装空间调整轮体的外径、槽宽和轴孔尺寸，比如在狭小空间里使用时，可以适当缩小轮体外径，但要注意轮槽的弯曲半径不能小于绳索允许的最小弯曲半径，否则会大幅降低绳索的使用寿命。另外，轮槽的表面粗糙度要控制在Ra1.6-Ra3.2之间，太光滑的话绳索和轮面之间摩擦力不足容易打滑，太粗糙则会加速绳索的磨损。在实际选型时，还要核算滑轮的额定载荷，这款单槽滑轮的额定静载荷大概在80kg左右，适合轻载的导向场景，如果要承受更大的载荷，就需要加大轴套的长度，增加受力接触面积，同时把轮体的材质换成增强尼龙或者铸铝，提升整体的结构强度。安装销轴的材质一般选用45号钢做调质处理，表面硬度达到HRC28-32就足够应对日常的磨损，销轴的两端要做卡簧槽或者螺纹孔，方便轴向固定，避免滑轮在运行过程中从销轴上脱出。
