凹凸卡扣式对接安装塑料垫板结构

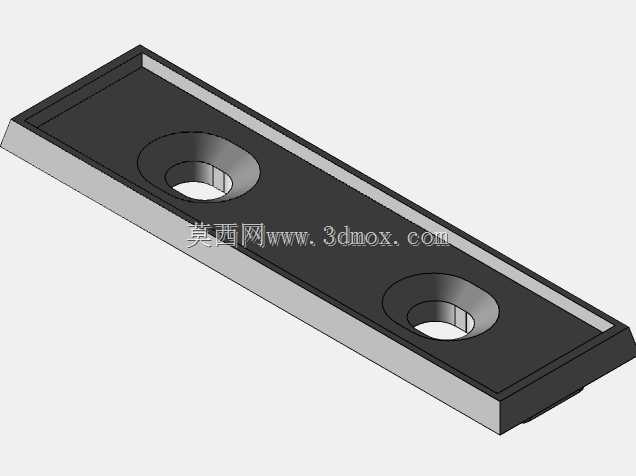

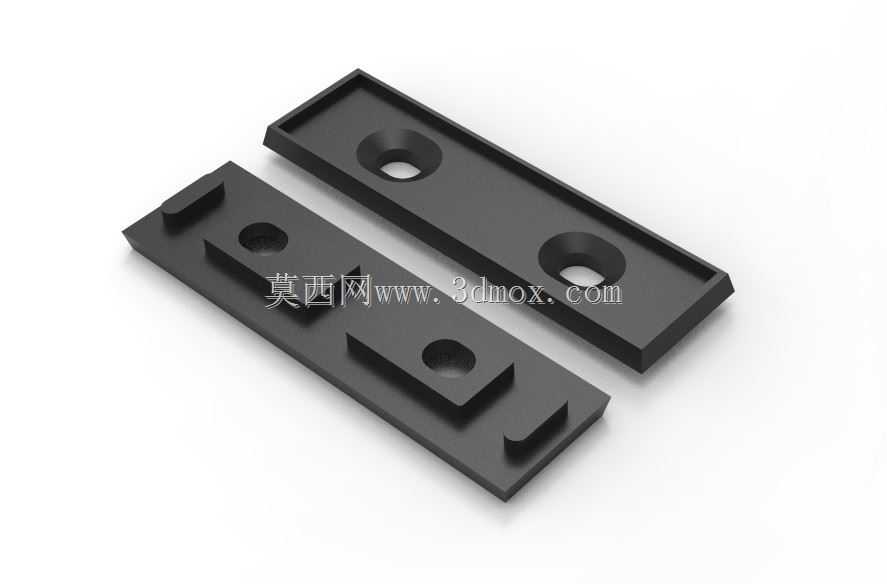

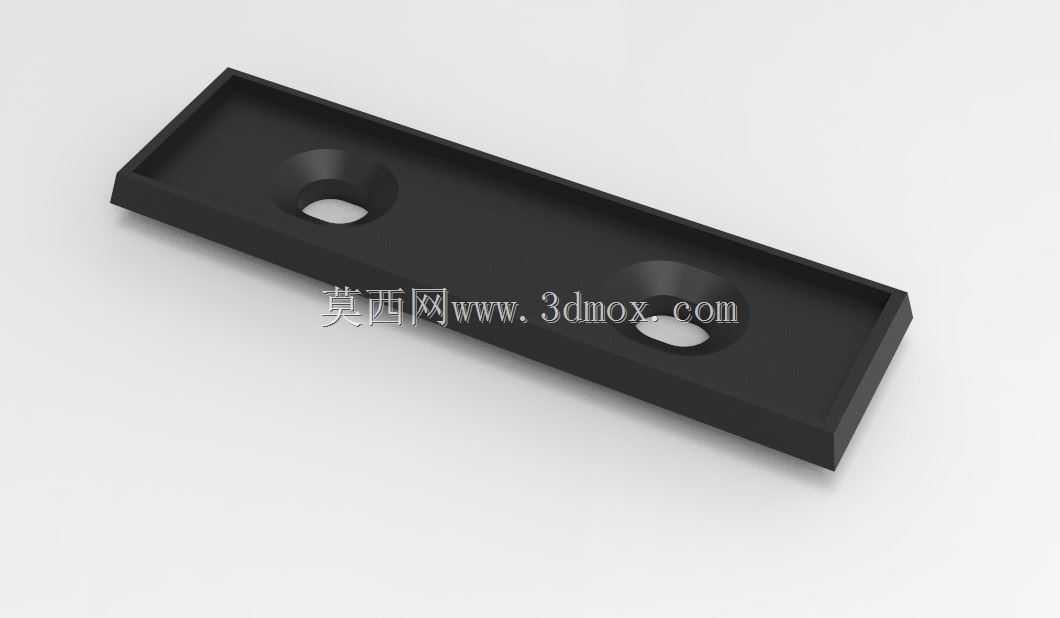

这类带凹凸卡扣结构的塑料垫板，在小型电子设备外壳组装、低压电控箱内部元件固定、小型工装夹具的定位衬垫场景中应用十分广泛，日常接触的桌面型小型接线端子排固定、消费类电子产品的内部PCB板支撑、小型输送线的侧边导向条衬垫都能见到这类结构的身影。不同于普通平垫片仅靠紧固件锁附实现固定，这款垫板采用公母凹凸嵌合的配对设计，两块垫板分别对应安装在两个需要对接的构件端面，凸起的卡舌与凹槽可以在紧固件锁附前就实现预定位，避免安装过程中构件移位，尤其是在狭小安装空间内单手操作的场景下，预定位结构能大幅降低装配对位的难度，减少反复调整位置的时间。从结构设计逻辑来看，垫板主体采用长条形扁平结构，整体厚度控制在适配M3-M4规格紧固件的范围内，板身开设的两个沉头安装孔，孔位间距按照常用的小型元件安装孔距标准设定，沉头深度刚好覆盖对应规格螺丝的头部高度，锁附后螺丝端面不会突出垫板表面，避免凸起的螺丝头刮擦对接构件或者干涉其他周边零件的安装。垫板边缘做了0.2mm的倒角处理，既可以去除注塑成型产生的飞边毛刺，也能在嵌合对接时起到导向作用，不会因为边缘的锐边卡顿导致对位困难。凸起的卡舌分布在垫板的两个短边侧，卡舌的高度与凹槽深度保持一致，配合间隙控制在0.1mm，既保证嵌合后不会出现横向窜动，又不会因为间隙过小导致拆装时卡滞，反复拆装多次也不会出现卡扣磨损松脱的问题。安装边界方面，这类垫板的长宽尺寸适配常见的20mm-30mm宽度的安装型材，不需要额外对安装面做特殊加工，只要在对应安装面加工出对应孔位的过孔即可完成固定，垫板背面做了细微的网格状防滑纹路，在锁附螺丝时可以增加垫板与安装面之间的摩擦力，避免螺丝拧紧过程中垫板跟转偏移。不同于金属材质的垫板，塑料材质的垫板本身具备一定的绝缘性能，用在电控类设备内部时不需要额外增加绝缘衬垫，同时塑料材质的减震性能更好，在有小幅振动的设备运行场景下，可以缓冲构件之间的硬接触，减少紧固件因为振动出现松脱的概率。设计这类结构的时候，需要重点关注卡扣位置的受力分布，卡舌的根部做了R0.5的圆角过渡，避免长期受力出现应力集中导致卡舌断裂，凹槽的侧壁厚度均匀，保证注塑成型时不会出现缩痕影响尺寸精度，整个垫板的壁厚保持均匀一致，避免成型过程中出现翘曲变形，保证安装后板面的平面度控制在0.05mm以内，不会因为板面变形导致对接构件安装后出现倾斜。在实际选型使用时，需要注意安装面的平面度，如果安装面存在较大的凹凸不平，会导致垫板贴合不紧密，长期受力后容易出现局部断裂，同时锁附螺丝的扭矩要控制在塑料件可承受的范围内，避免扭矩过大导致螺丝柱周边开裂。这类配对式的垫板结构，相比单独的平垫片，不需要额外增加定位销就能实现两个构件的精准对位，减少了零件数量，也降低了装配工序的复杂度，在小尺寸构件的对接安装场景下，能兼顾定位精度、安装便捷性与使用可靠性，适合批量注塑生产，成本控制也更有优势。
