长条卡扣式设备防护塑料罩结构设计

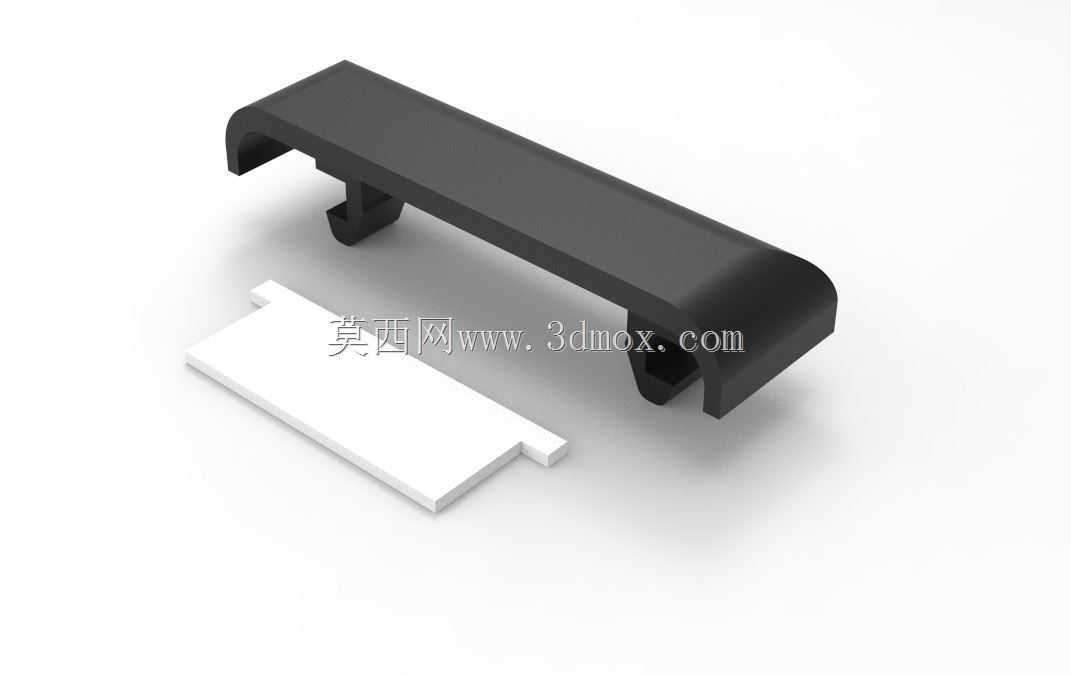

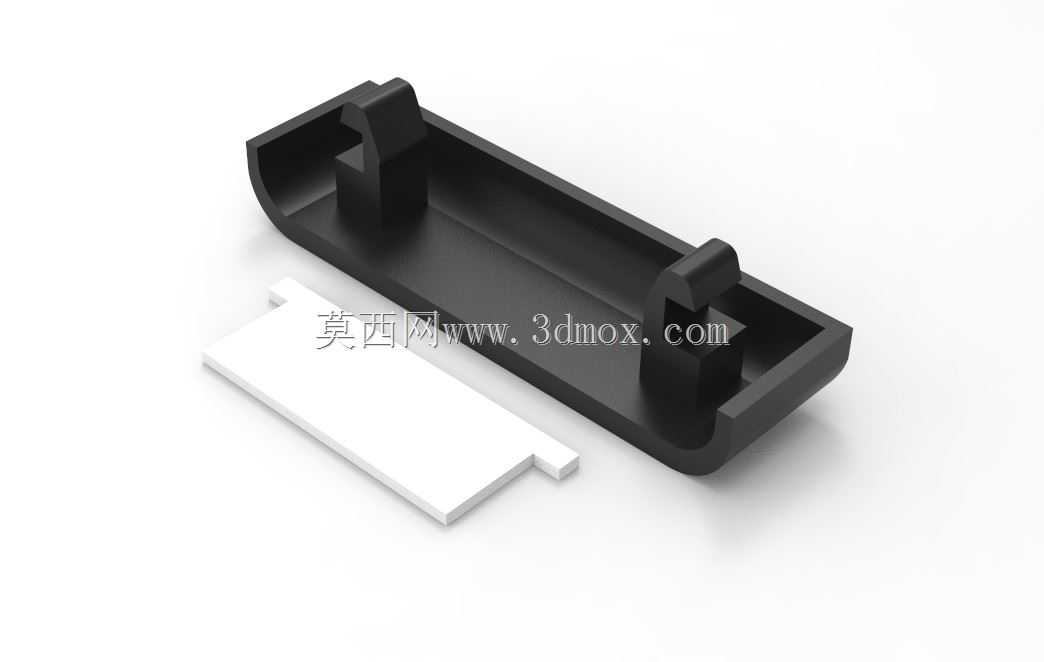

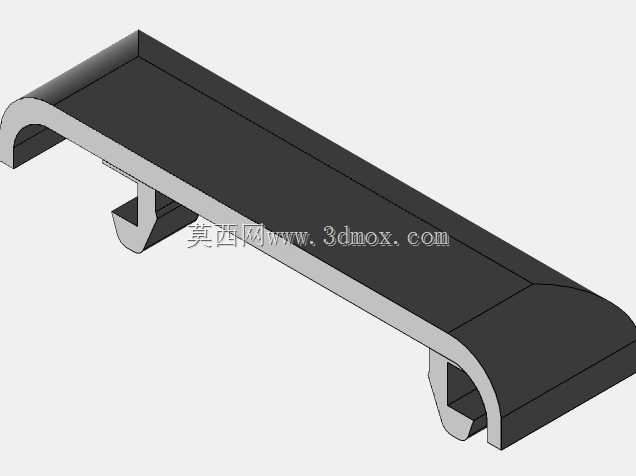

这款长条型卡扣式塑料防护件，日常多应用在小型机电设备、电子柜体、家用小电器的侧边或端部位置，主要作用是遮挡内部走线、裸露的安装槽位或是小型功能模块，避免灰尘、飞溅的切削液、日常使用中的泼溅液体侵入设备内部，同时也能遮盖外露的螺丝头、拼接缝隙，提升设备外表面的整体整洁度，避免尖锐的内部结构边缘划伤操作人员。从结构设计来看，主体采用长条形弧面过渡造型，上表面做了微弧处理，既可以提升零件自身的结构刚性，避免长条形零件在注塑冷却过程中出现翘曲变形，也能减少积灰，日常擦拭清洁时不会有清洁死角。主体两侧向下延伸出限位挡边，安装时可以直接卡在对应安装位的侧边，限制零件左右方向的窜动，不需要额外增加侧边定位结构。零件内侧设置了两个对称的弹性卡扣，卡扣根部做了减薄处理形成弹性形变区，安装时只需要对准安装槽位向下按压，卡扣受力向内弹性形变，滑入安装位的卡槽后回弹卡紧，整个安装过程不需要螺丝、胶水等额外紧固件，单人徒手即可完成装配，能大幅提升产线装配效率，后续设备维护需要拆卸时，只需要用平口螺丝刀撬动卡扣侧边的让位缺口，即可让卡扣脱离卡槽完成拆卸，反复拆装也不会出现卡扣断裂的问题，适合需要频繁开盖维护的设备部位使用。配套的白色片状垫片为安装缓冲件，垫在塑料罩与安装基体之间，一方面可以填补安装面的平面度误差，避免塑料罩安装后出现悬空翘起的问题，另一方面可以缓冲设备运行时的振动，避免塑料罩与金属基体之间因为振动产生摩擦异响，同时也能起到一定的密封作用，阻挡细小灰尘从拼接缝隙进入设备内部。从安装边界尺寸来看，这款护罩的长度适配常规小型设备的端部安装槽宽度，内侧两个卡扣的中心距对应安装基体上卡槽的标准间距，安装后护罩的外表面与设备周边的壳体表面齐平，不会出现突出或者凹陷的情况，整体视觉一致性较好。设计过程中针对塑料件的成型特性做了多处优化，所有的转角位置都做了R角过渡，避免注塑时出现应力集中导致的开裂问题，同时也能减少注塑过程中熔体流动的阻力，降低填充不足、缺料的不良率；卡扣的形变行程控制在塑料材质允许的弹性形变范围内，不会因为形变量过大导致卡扣根部出现白印甚至断裂；零件的壁厚做了均匀化处理，整体壁厚保持一致，避免壁厚差异过大导致注塑冷却时出现缩痕、气泡等外观缺陷，同时也能减少材料用量，降低单件生产成本。在实际选型适配时，需要确认安装基体上的卡槽深度、卡扣位的开孔尺寸与该护罩的安装尺寸匹配，安装面的平面度误差不超过0.2mm，避免安装后出现缝隙过大的问题；如果应用在户外设备上，还可以根据使用环境更换耐候性的塑料材质，提升抗紫外线、耐高低温的性能，延长零件的使用寿命。这类卡扣式塑料护罩相比传统的螺丝固定护罩，省去了在设备壳体上攻丝、压铆螺母柱的工序，能降低壳体的加工成本，同时装配效率提升60%以上，在消费电子、小型机电设备、工控柜体、智能家居产品上都有非常广泛的应用。
