传动箱体端盖式齿轮防护壳体结构

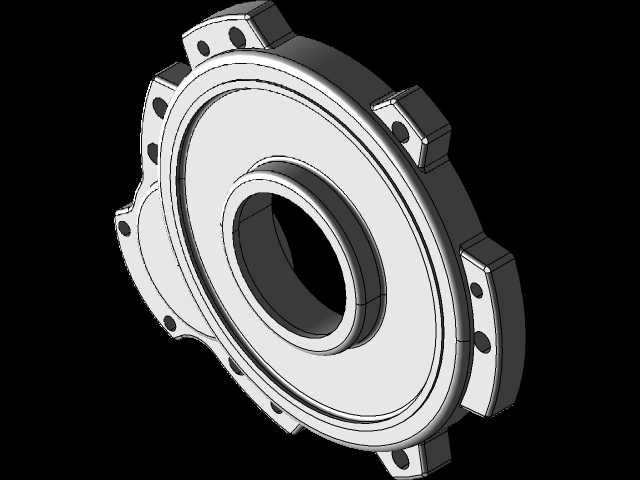

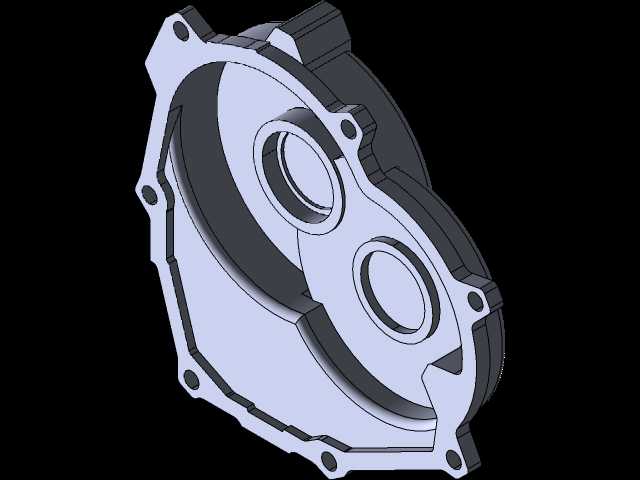

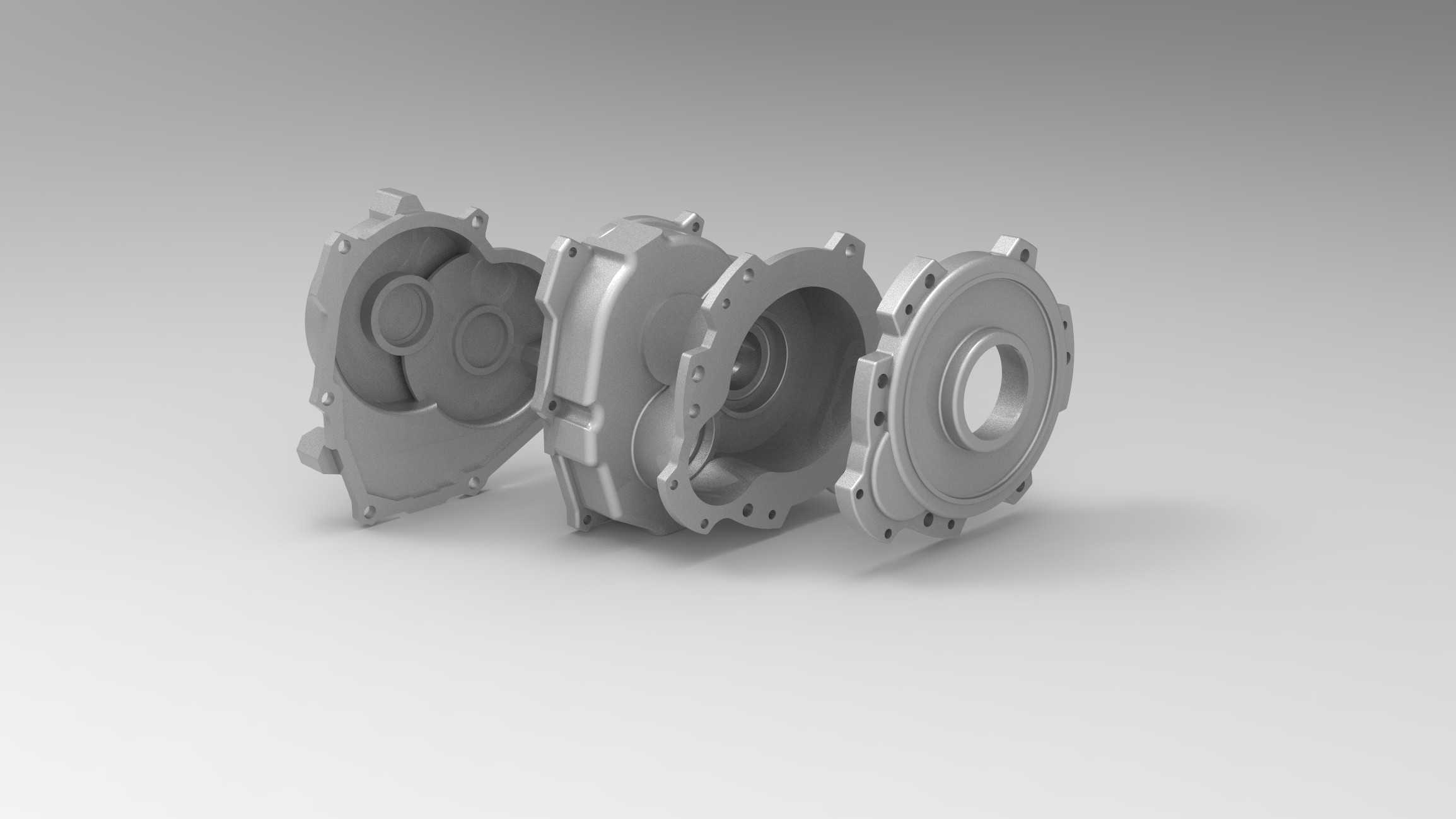

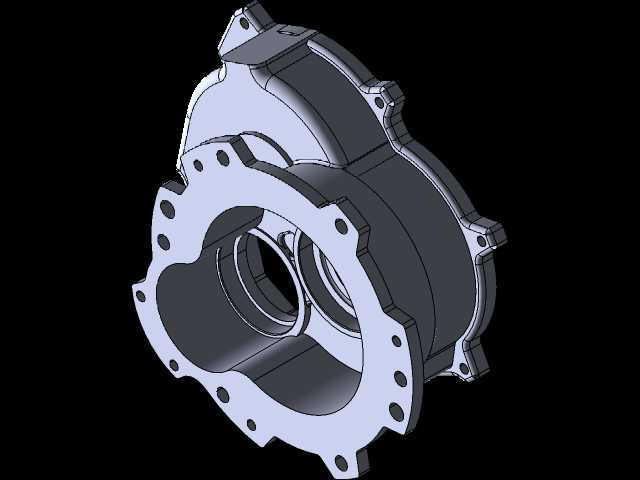

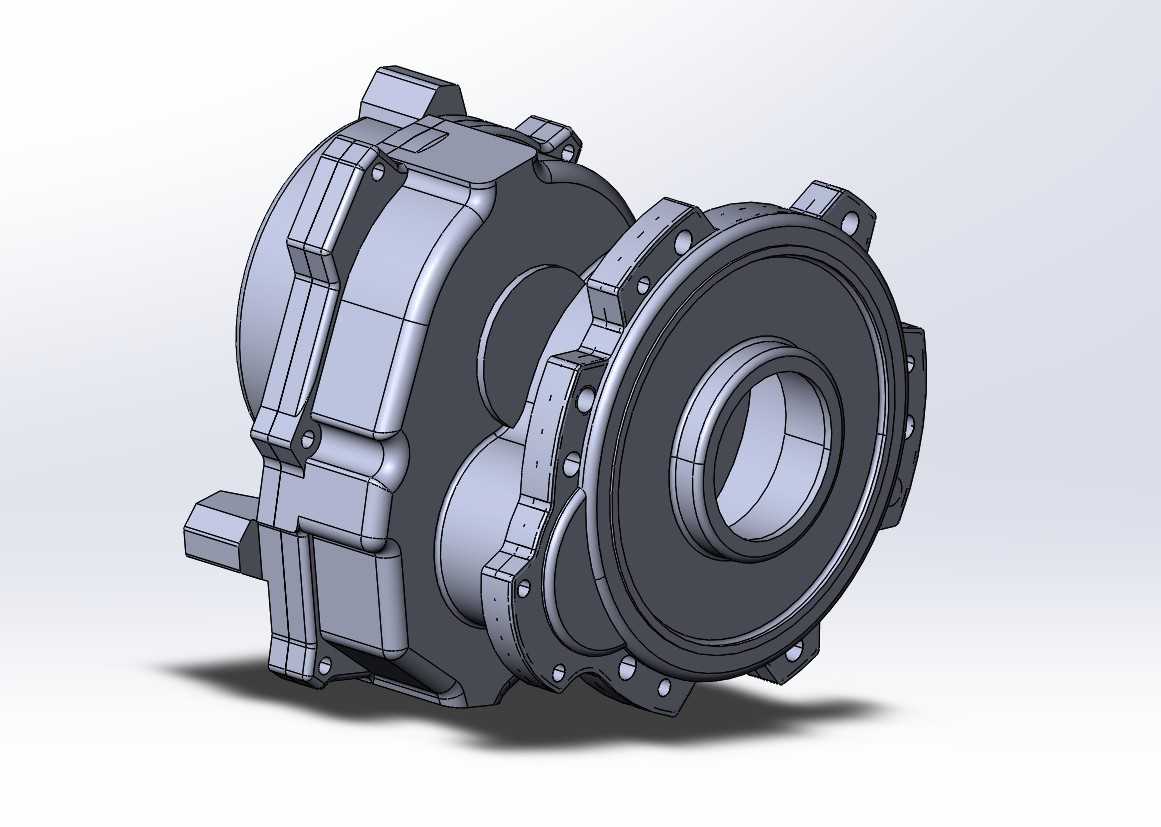

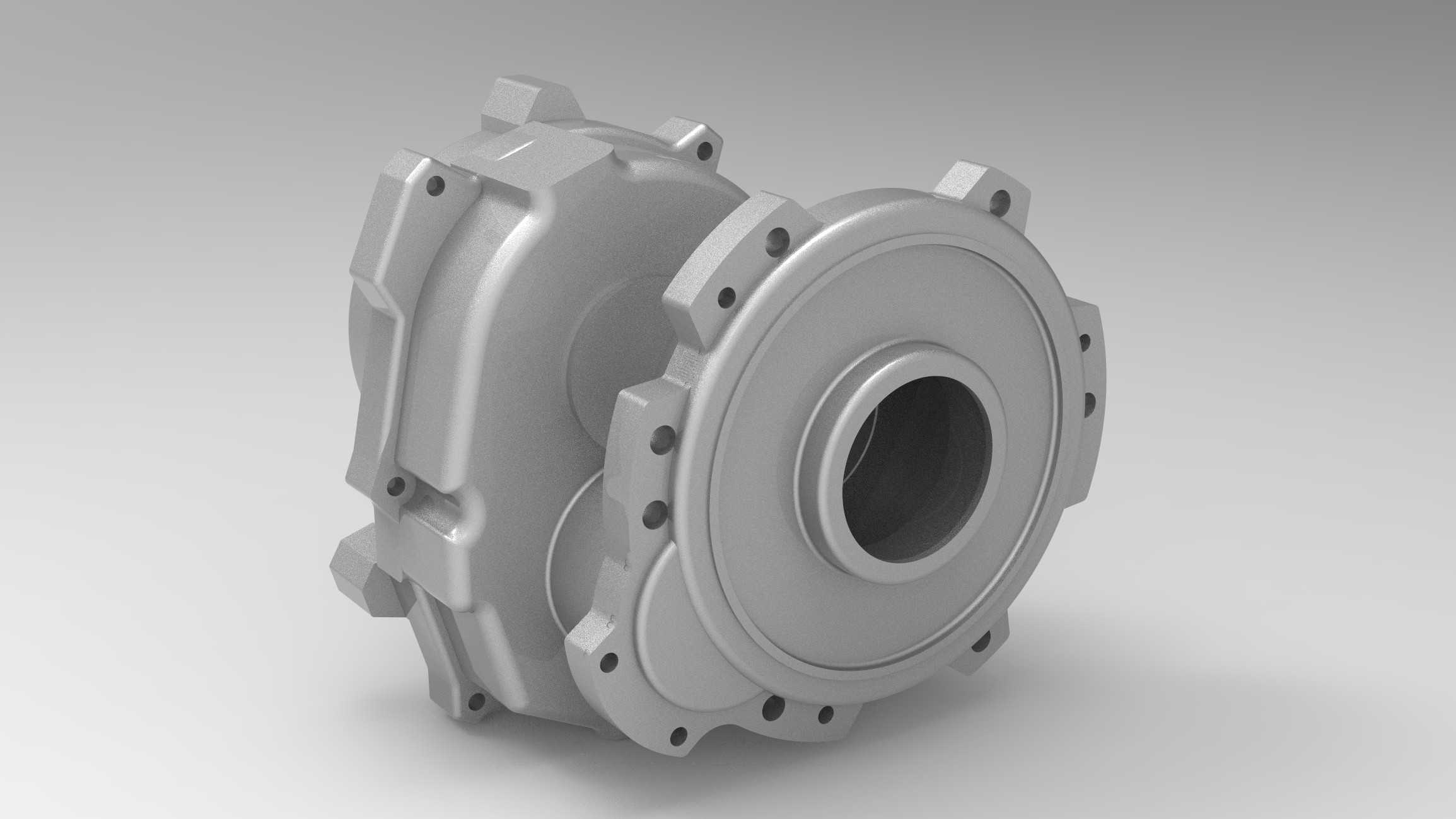

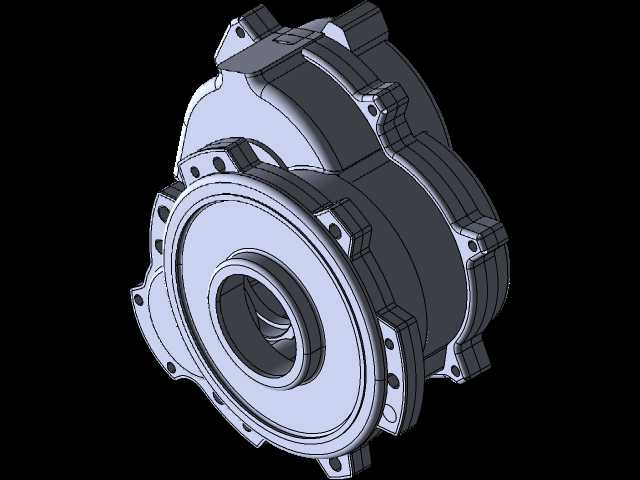

这类齿轮盖多配套在中小型闭式传动箱体的输出、输入侧，常见于工程机械行走机构、农用机械传动单元、小型工业减速机的外露轴端位置，核心作用是封闭齿轮啮合腔的端部开口，避免腔体内润滑脂、齿轮油在设备运转过程中出现甩漏，同时阻挡外部作业环境里的粉尘、金属切屑、泥水等杂质侵入啮合区域，防止齿轮副出现磨粒磨损、齿面拉伤等早期失效问题。从结构设计逻辑来看，该壳体采用分腔式造型，不同的腔体凹陷分别对应箱体内部不同直径的齿轮、轴承安装位，盖体边缘的带孔凸耳是核心安装定位结构，凸耳上的通孔位置与箱体端面的螺纹孔位完全匹配，安装时通过螺栓穿入锁紧即可实现盖体与箱体端面的紧密贴合，凸耳的分布避开了箱体上的加强筋、油道开孔位置，不会和周边零部件产生装配干涉。盖体中心的阶梯通孔是为传动轴穿出预留的通道，孔内侧预留有密封件安装槽位，可适配骨架油封、O型圈等密封元件，通孔的同轴度公差控制在IT7级以内，能避免轴件运转时和孔壁产生摩擦剐蹭，同时保证密封件的唇口受力均匀，延长密封件的使用寿命。盖体表面的多道加强筋并非装饰性结构，而是根据箱体受力分布设计的加强结构，在设备承受冲击载荷、传动副产生径向作用力时，加强筋可分散盖体承受的应力，避免盖体在螺栓锁紧力、内部油压、外部冲击的共同作用下出现变形，保证盖体和箱体结合面的平面度始终维持在密封要求范围内，防止结合面出现渗油问题。从安装边界来看，该齿轮盖的最大外轮廓尺寸适配对应型号传动箱的端面安装空间，盖体的轴向凸起高度不会超出设备整机的安装限界，在配套行走类机械时，凸起部分不会和车架、履带护板等周边结构发生碰撞；盖体上预留的小尺寸凸台结构，可作为传感器安装位、油位观察孔或者透气塞安装位，不用额外在盖体上二次加工开孔，减少现场改装的工作量。实际选型适配时，需要重点核对安装孔的中心距、中心通孔的直径、结合面的止口尺寸，止口部分的配合公差采用H7/h6的间隙配合，既可以实现安装时的快速定位，也能保证结合面的密封性能；盖体的材质多采用压铸铝合金或者灰铸铁，压铸铝合金版本重量更轻，适合对整机重量有要求的移动类设备，灰铸铁版本的减振性能更好，适合重载、冲击载荷大的固定工业设备场景。在建模过程中，这类壳体的曲面过渡需要重点关注圆角半径的一致性，避免出现应力集中的尖角位置，所有安装孔的位置度公差需要和箱体端的孔位公差匹配，防止装配时出现螺栓无法穿入的问题；盖体内壁的轮廓需要和内部齿轮的齿顶圆保留足够的安全间隙，避免齿轮运转过程中齿顶和盖体内壁发生剐蹭，同时内壁的光滑过渡设计也能减少齿轮运转时带起的润滑油的流动阻力，让润滑油可以顺利回流到箱体油池内，保证润滑循环顺畅。
