方转圆法兰连接通风过渡管件

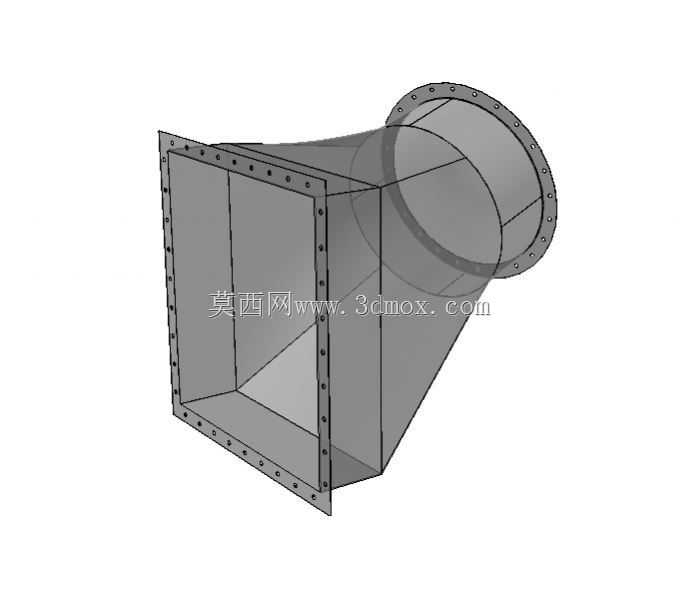

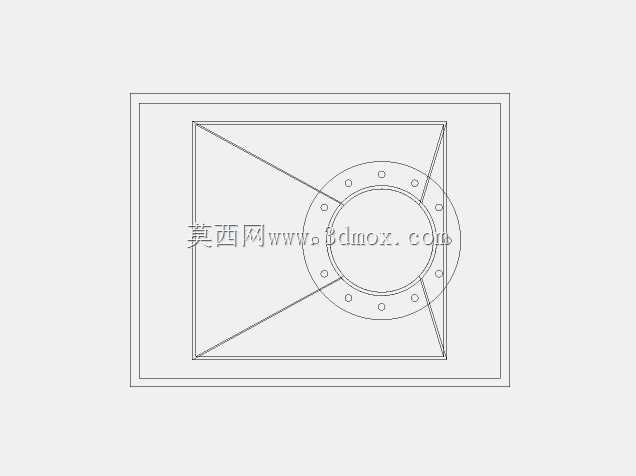

在通风除尘、废气输送、暖通空调配套的管路布设场景中，经常会遇到方形截面设备与圆形风管对接的工况，这类异径截面的衔接如果处理不当，很容易出现流道突变引发的局部阻力激增、接口密封失效、运行振动异响等问题，这款方转圆结构的过渡管件，就是针对这类管路衔接需求设计的专用导流连接件。从实际使用场景来看，这类过渡件常被用在离心风机进出口与方形除尘箱体、方形排风罩与圆形主风管、空调处理机组方口与圆形送风管的对接位置，承担截面平滑过渡、流场梳理、接口刚性连接的作用，避免不同截面管路直接对接产生的涡流区，降低管路系统的压损，减少风机运行的能耗损失。从结构设计逻辑来看，该管件采用天圆地方的渐变流道构型，方形端与圆形端之间通过四个三角形平面和四个斜锥曲面顺滑拼接，整个流道内壁没有突兀的折角或台阶，气流经过时可以沿着渐变壁面逐步改变流向，不会因为截面骤变产生强烈的气流脉动，这对于输送含尘气流的除尘系统尤为重要，平滑的内壁可以减少粉尘在管壁的沉积，避免长期运行后积尘堵塞流道，降低管路清理维护的频次。两端的连接结构均采用法兰式设计，方形端法兰沿矩形边框均匀布置螺栓孔，圆形端法兰沿圆周方向等距开设螺栓孔，安装时可以直接和对接端的配套法兰通过螺栓紧固，法兰密封面可以根据输送介质的特性加装橡胶垫、石棉垫或者硅胶密封垫，保证接口处的气密性，避免输送有毒有害气体、高温烟气时出现泄漏风险。在安装边界的适配性设计上，方形法兰的边框宽度、螺栓孔间距与圆形法兰的直径、螺栓孔分度圆直径都可以根据对接设备的接口尺寸做参数化调整，建模时已经将两端法兰的安装孔位做了阵列约束，调整尺寸时孔位会自动沿法兰轮廓均匀排布，不需要重新逐个定位孔位，能大幅提升不同项目选型适配时的改图效率。管件本体的壁厚可以根据管路系统的运行压力、输送介质的磨琢性做对应调整，常规通风工况下采用普通薄钢板折弯焊接即可满足强度要求，如果是输送高浓度磨琢性粉尘的工况，可以适当增加壁厚或者在内壁贴附耐磨衬层，延长管件的使用寿命。在实际管路布设时，这类过渡件的安装长度需要根据两端截面的尺寸差做合理匹配，长度过短会导致流道过渡角度过大，依然会产生较大的局部阻力，长度过长则会增加材料成本和安装空间占用，建模时已经将过渡段的锥度控制在合理区间，既保证气流过渡平缓，也不会占用过多的安装空间。另外，两端法兰的端面都做了平面度约束，焊接成型后可以保证法兰面与管路轴线的垂直度，避免安装时出现对接错位、螺栓无法穿入的问题，对于有保温要求的管路系统，还可以在管件外壁预留保温层安装的间隙，方便后续包覆保温棉减少管路的冷量或热量损失。在结构强度方面，对于大尺寸规格的过渡件，可以在方形法兰的对角位置或者圆形法兰与锥段的衔接位置增加加强筋，避免风机运行时的管路振动导致法兰变形、焊缝开裂，提升整个管路系统的运行稳定性。
