门窗配套密封塑料异型材结构设计

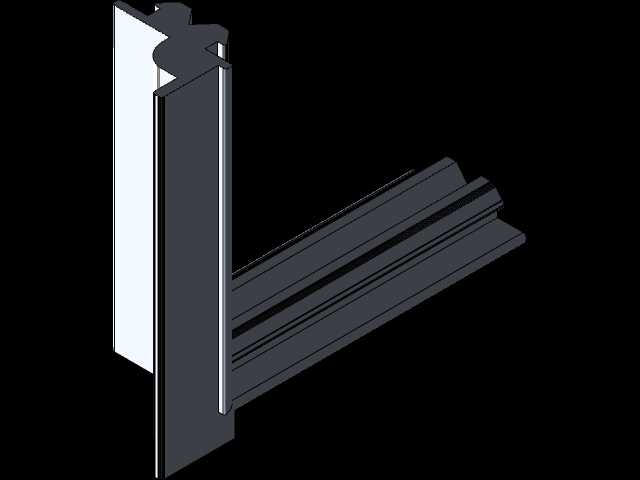

日常做门窗配套结构设计时，这类塑料异型材的定位往往容易被新手忽略，不少人觉得只是个卡接的塑料条，实际在整窗的气密、水密性能里，它占的权重能到三成以上。先从安装边界说起，这个型材的卡接槽是严格匹配对应系列断桥铝框体的C型槽尺寸的，卡脚的倒扣角度做了15度的斜切，安装时不需要额外打胶固定，顺着槽口推入就能卡紧，倒扣的过盈量控制在0.3mm，既不会因为过盈太大推装时把型材顶变形，也不会因为间隙太大在风压作用下出现窜动、脱落的问题。

从功能特性上看，这个型材的主体结构分三个功能段，最外侧的密封唇边是带微弧的薄边结构，厚度从根部的1.2mm渐变到唇边端部的0.4mm，和窗扇搭接时能形成面接触而非线接触，哪怕框扇之间存在0.5mm以内的装配公差，唇边也能通过自身的弹性变形完全填充缝隙，阻断空气对流和雨水渗入的通道。中间的空腔结构不是随便做的减重设计，一方面是形成等压腔，让渗入外侧缝隙的雨水在空腔内泄压后顺着排水孔流出，不会突破内侧密封；另一方面空腔能缓冲型材的热传导，降低整窗的传热系数，避免冬季出现型材结露的问题。最内侧的卡接段就是刚才提到的带倒扣的安装结构，和框体槽底接触的位置做了细密的防滑齿纹，就算长期受温度变化产生热胀冷缩，也不会出现型材移位。

实际应用场景里，这类型材不光用在普通住宅的平开窗上，在阳光房的框扇搭接位置、室内推拉门的侧边密封位置也能通用，只要框体的槽口尺寸匹配，不需要额外开模就能适配。设计的时候特意把外露的可视面做了亚光磨砂的肌理，和常见的断桥铝框体表面质感保持一致，不会出现亮面塑料的廉价感，颜色也可以根据框体的配色调整，不管是常见的深灰、黑色还是白色型材，都能做到视觉上的统一。

做结构校核的时候，特意考虑了长期使用的老化问题，唇边的材料选用耐候改性的PVC，在-30℃到65℃的环境温度范围内，邵氏硬度保持在60±5HA，不会因为低温变硬变脆失去密封弹性，也不会因为夏季高温出现软化变形。安装的时候要注意，裁切型材的切口要做45度拼角，拼角位置可以涂少量的密封胶填缝，避免转角位置出现缝隙漏风，推入槽口的时候要从一端匀速压入，不要用硬物敲击型材表面，不然容易把空腔结构砸瘪，影响等压腔的密封效果。

不少设计师在选型的时候，容易只看型材的截面形状，忽略卡接尺寸的公差匹配，要是卡脚尺寸做小了，装上去之后风一吹就会出现哨音，就是因为型材和槽口之间有缝隙产生气流共振；要是卡脚做太大，安装的时候工人硬敲进去，容易把塑料件的卡脚敲断，后期使用过程中断裂的部分掉落到窗扇的开合路径里，还会影响窗扇的正常开关。这个模型的截面尺寸是经过多轮装机验证的，卡接力控制在每米120N左右，成年人用手就能顺利推入安装，安装完成后垂直于槽口方向施加每米300N的拉力也不会脱出，完全满足门窗使用的力学要求。另外型材的壁厚设计也做了优化，非受力位置的壁厚控制在1.0mm，受力的卡脚和唇边根部位置加厚到1.5mm，既保证了结构强度，也不会造成材料的浪费，单米重量控制在120g左右，批量生产的时候能有效控制材料成本。
