双轮可调式推拉门窗承重滑轮组件

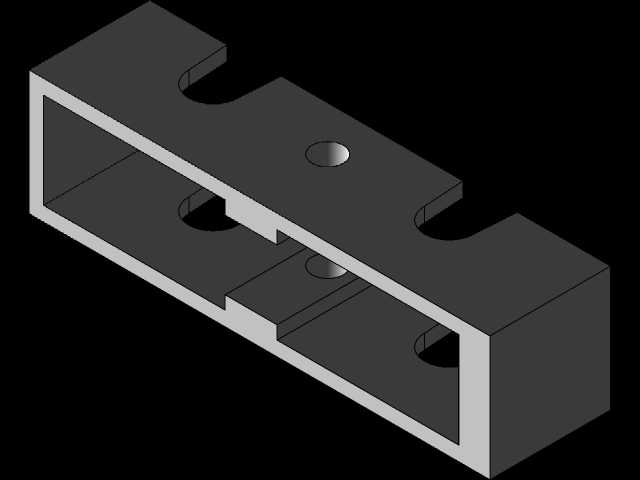

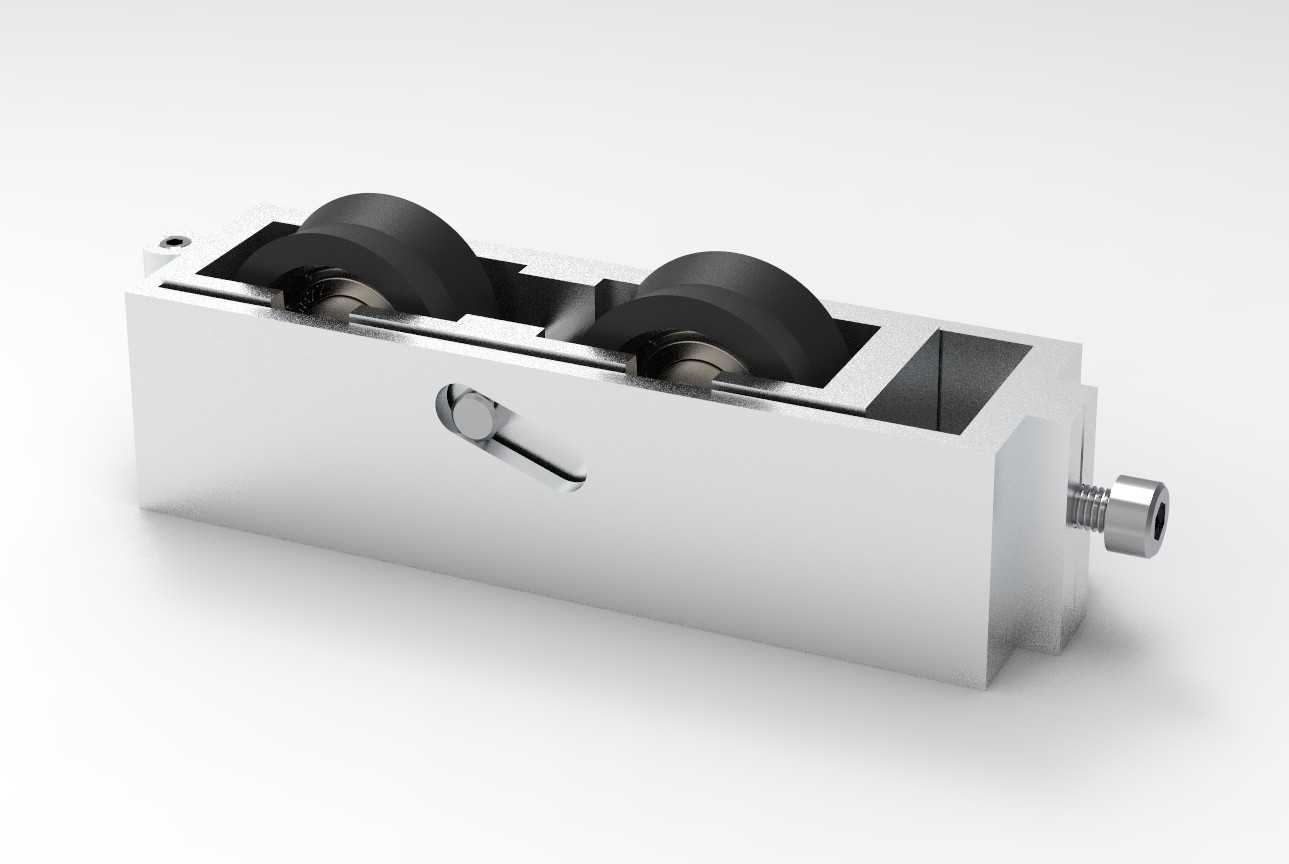

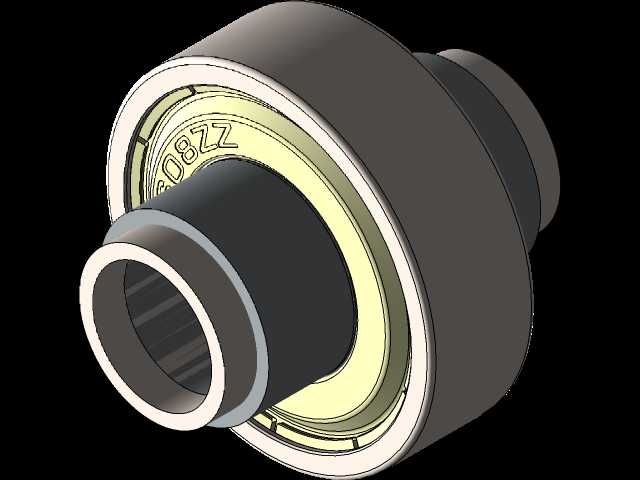

这款双轮结构的窗用滑轮，主要适配铝合金材质的重型推拉门窗、平移式纱窗以及大尺寸阳台推拉门的滑动承重场景，在高层住宅封窗、商用隔断推拉门、阳光房平移窗的安装场景中应用十分广泛，核心作用是承载门窗扇的整体重量，同时将门窗扇与窗框轨道之间的滑动摩擦转化为滚轮的滚动摩擦，大幅降低门窗开合过程中的阻力，避免长期使用后门窗扇出现下坠、卡滞、推拉异响等常见问题。从结构设计来看，主体采用长方体金属壳体作为承载基座，壳体内部设置两个独立的滚轮安装腔，每个腔体内配置一个带内嵌轴承的尼龙滚轮，滚轮外圈采用高耐磨改性尼龙材质，既可以降低滚动过程中的噪音，也能避免金属滚轮长期碾压铝合金轨道造成的轨道表面磨损、镀层脱落问题，滚轮内部的轴承采用密封式深沟球结构，能够阻挡灰尘、雨水进入轴承滚道，在厨卫、阳台这类高湿度、多粉尘的使用场景下也能保持长期顺滑转动，无需频繁加注润滑脂。壳体侧面设置了偏心调节结构，通过外露的一字调节拨片，可以在安装完成后微调滚轮的伸出高度，以此适配不同安装公差下的门窗扇与轨道的配合间隙，当门窗长期使用出现轻微下坠偏移时，无需拆卸整扇门窗，仅通过拨片调整滚轮高度即可修正扇体的水平度，消除扇体与边框的刮蹭问题。壳体端部设置了外螺纹调节柱与锁紧螺母，安装时可以通过旋转端部的螺柱调整整个滑轮组件在门窗扇型材腔体内的前后位置，调整到位后拧紧锁紧螺母即可完成位置固定，避免长期推拉过程中滑轮出现移位。从安装边界来看，这款滑轮的壳体外形为规则长方体，适配市面上主流的20mm、23mm宽度系列的铝合金推拉门窗型材腔体，安装时仅需在型材端部对应的位置开设固定螺丝孔，将滑轮整体推入型材腔体后，通过侧面的顶丝完成初步固定，再调整端部螺柱与侧面偏心拨片即可完成安装调试，无需对型材进行额外的铣削加工，适配性较强。两个滚轮采用前后并列排布的方式，相比单轮结构的窗用滑轮，双轮设计可以将门窗扇的重量均匀分散到两个滚轮与轨道的接触点上，单位面积的轨道承压更小，不仅单组滑轮的承重能力提升40%以上，也能避免长期承重后轨道出现局部凹陷变形，同时双轮接触的结构在推拉过程中可以更好地保持门窗扇的行进直线度，减少扇体在推拉过程中的左右晃动，提升开合手感的平顺性。壳体表面采用镀锌钝化处理，能够抵御日常使用中的潮气侵蚀，避免长期使用后出现壳体锈蚀、卡滞滚轮的问题，滚轮的轮缘做了圆角过渡处理，推入轨道时不会刮伤轨道表面的氧化层，适配平轨、高低轨等多种常见的门窗轨道结构。在实际选型过程中，需要根据门窗扇的单扇重量匹配对应数量的滑轮，通常单扇重量在40kg以下的推拉窗配置两组该款滑轮即可满足承重需求，单扇重量超过80kg的重型推拉门则需要在扇体上下端各配置两组滑轮，保证承重冗余，避免长期使用后出现滑轮变形、扇体下坠的问题。建模过程中对壳体的内部加强筋、滚轮与腔体的配合间隙、调节结构的行程都做了1:1的还原，各个活动部件的配合公差按照门窗五金的行业标准设定，偏心调节的行程范围为3mm，端部螺柱的前后调节行程为8mm，能够覆盖绝大多数现场安装的公差补偿需求，滚轮的转动自由度也做了还原，可以直接用于门窗装配的干涉检查、运动仿真环节，也能作为五金配件选型的参考模型使用。
