推拉窗用月牙式执手锁具结构设计

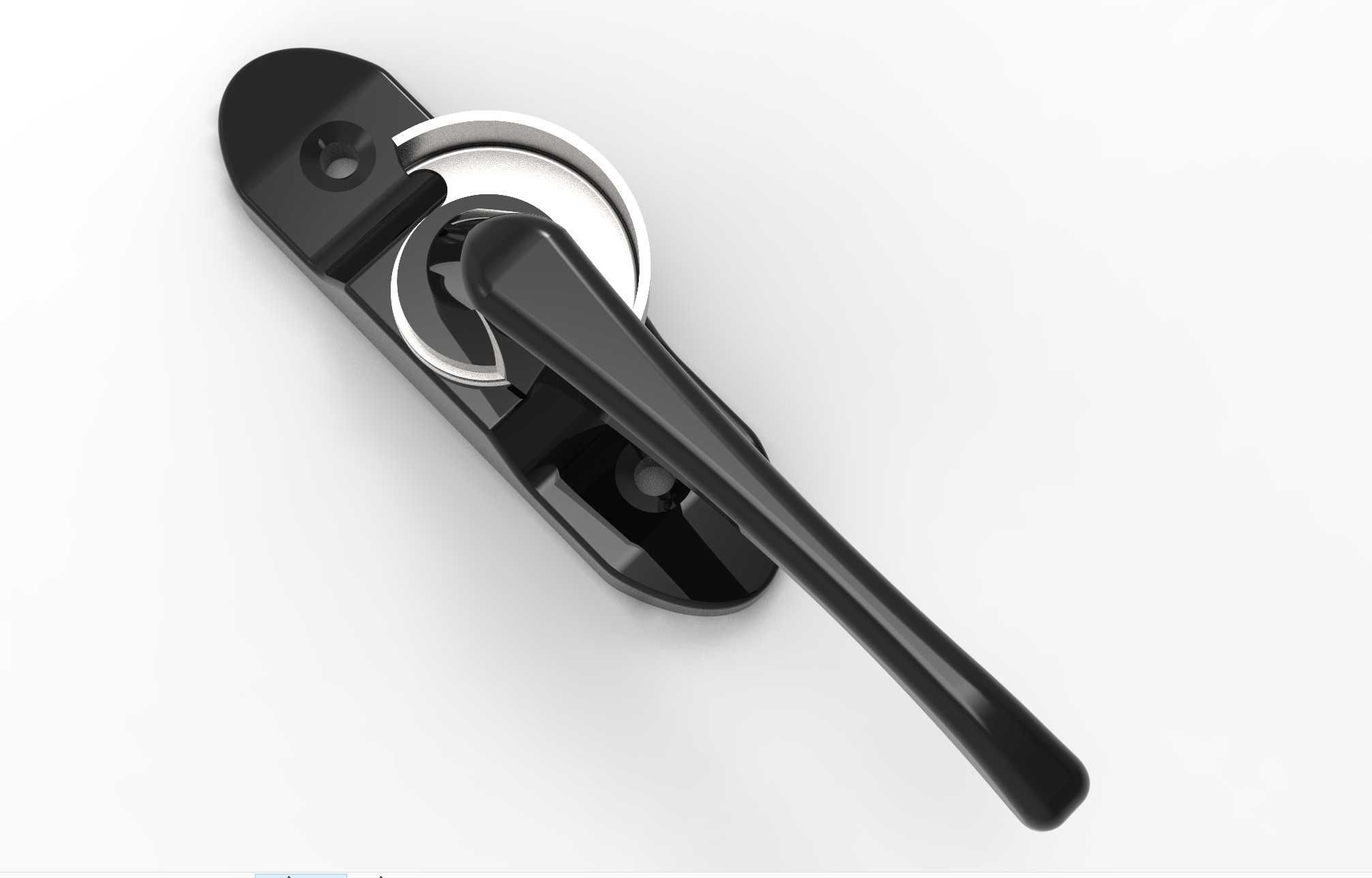

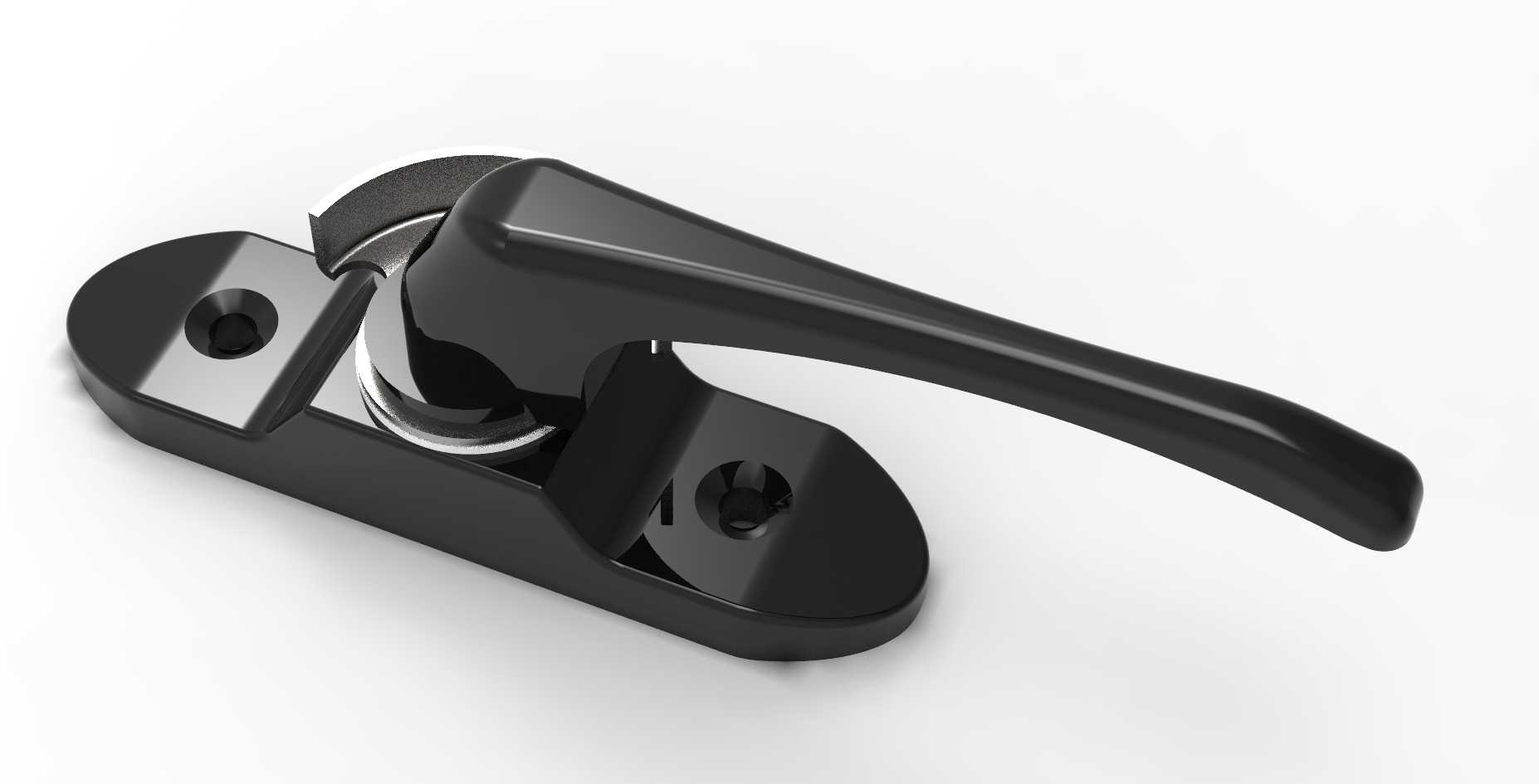

　　在民用建筑、商用办公空间的推拉式门窗系统中，这类月牙式执手锁是应用占比极高的锁闭构件，日常承担着窗扇锁止、密封压紧、防误开启的核心作用，尤其在高层住宅、临街商铺的外推或平移窗场景中，锁具的结构可靠性直接关系到使用安全与窗体密封性能。不同于普通外露式锁扣，这款锁采用了偏心月牙钩的锁止原理，扳动长执手时，内部的月牙形钩件会绕固定轴转动，勾住窗框侧配套的锁座，随着执手转动到锁止位，偏心结构会持续施加压紧力，将窗扇与窗框的密封胶条压实，避免窗扇在风压作用下出现缝隙、晃动甚至意外脱开的情况。从结构设计逻辑来看，这款锁的底座采用了沉头螺钉安装位，安装时整个底座贴合在窗扇型材的表面，两个安装孔的孔位做了沉台处理，螺钉锁紧后头部完全没入底座平面，

　　不会突出刮碰窗帘或者日常启闭窗扇的使用者，底座的轮廓做了圆弧过渡，没有尖锐棱角，适配家装场景的安全要求。长执手的造型做了人体工学的弧度处理，握持段的截面是贴合指腹的椭圆形态，表面做了哑光防滑处理，即便手上沾有少量水渍也能稳定施力，执手与底座的连接部位设置了阻尼定位结构，锁止和开启两个极限位置都有清晰的档位触感，不会出现执手自由晃动的情况，同时转动部位内置了耐磨衬套，长期反复启闭也不会出现松旷异响。从安装边界来看，这款锁的底座长度适配常规40系列到80系列的推拉窗型材，安装时不需要在型材上做复杂的铣槽加工，仅需要在对应位置钻两个固定螺钉孔、预留月牙钩的转动避让空间即可，对安装工人的操作要求低，后期维护更换也不需要破坏窗体原有结构。

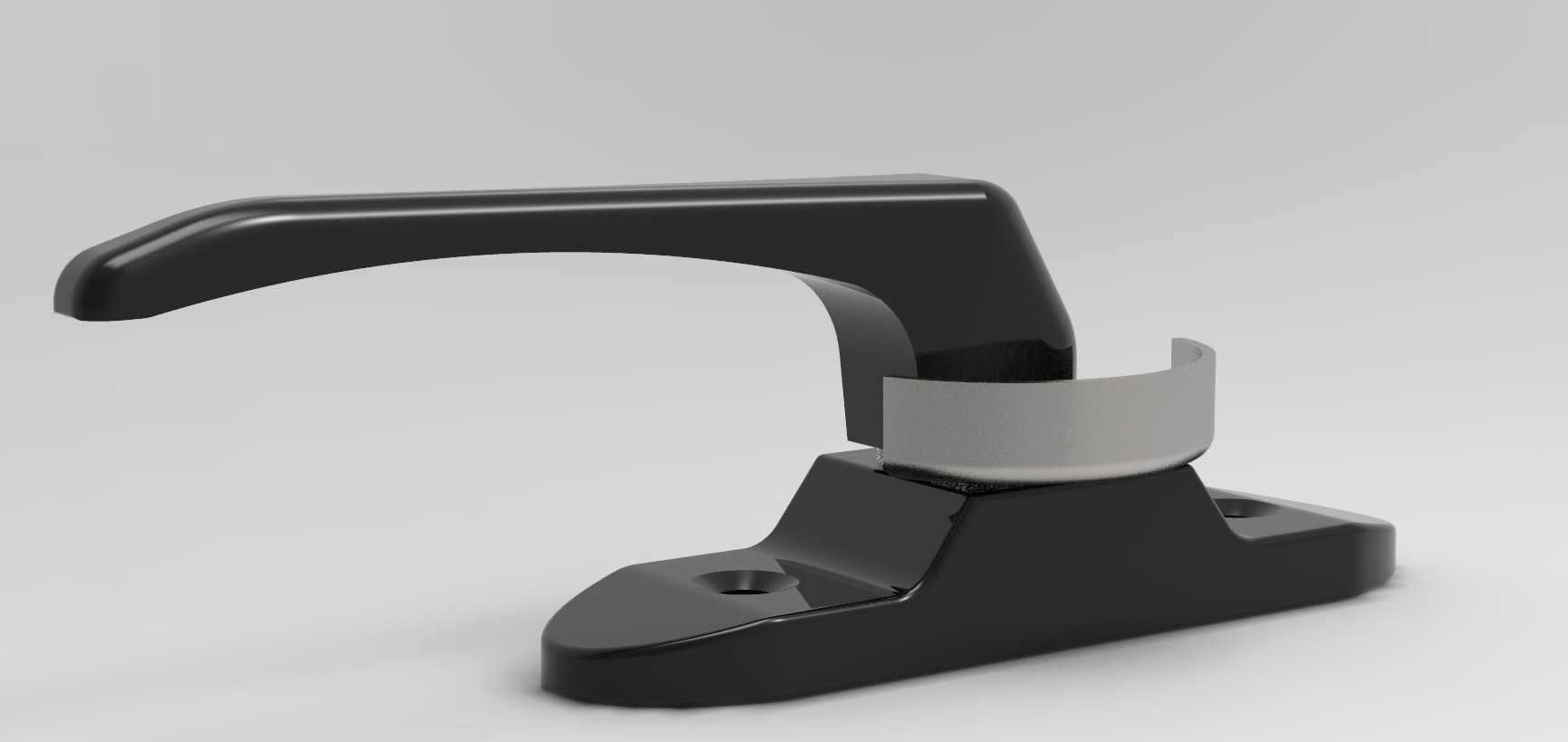

　　锁体的月牙钩采用了加厚的冲压钢材质，表面做了防锈镀层处理，长期处于窗边温湿度变化大、偶尔凝露的环境下也不容易出现锈蚀卡滞，执手和底座的外壳采用了耐候性工程材质，抗紫外线老化性能优异，长期受阳光直射也不容易出现变色、脆裂的问题。在实际选型应用中，这类锁具需要匹配对应窗扇的框扇搭接量，月牙钩的伸出长度可以通过安装时的前后微调来适配不同厚度的密封胶条，当胶条出现老化压缩量变化时，也可以适当调整锁座的位置来保证锁止压紧力，避免出现锁止后窗扇仍能晃动的情况。不同于多点锁闭系统的复杂结构，这款单点月牙锁的结构零件数量少，故障点集中在转动衬套和月牙钩两个部位，日常维护仅需要定期在转动轴位置加注少量润滑脂即可，不需要复杂的调试，

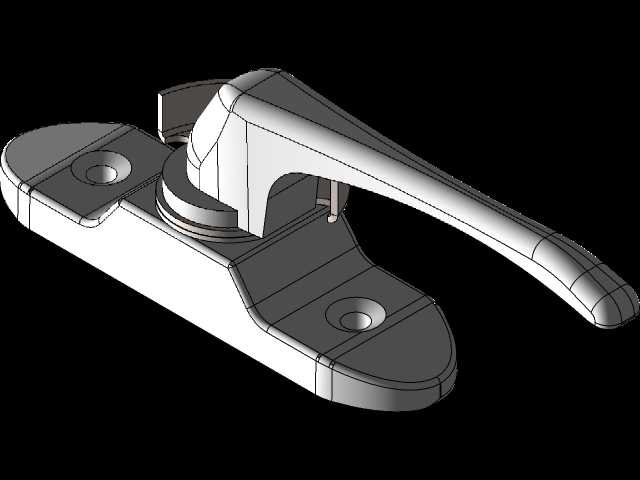

　　非常适合大批量应用在住宅项目的推拉窗上，兼顾了成本控制与使用可靠性。在建模过程中，需要重点关注执手转动的行程轨迹，避免月牙钩在转动过程中与底座、窗扇型材发生干涉，同时要校核锁止位置月牙钩与锁座的啮合深度，保证在最大风压载荷下钩部不会出现脱开的情况，执手的转动力矩要控制在合适范围，既要保证儿童无法轻易扳开，又要保证成年人正常施力就能完成启闭操作，底座与型材贴合的平面要做平面度处理，避免安装后出现翘边导致锁体受力不均。
