断桥铝窗辊轮配套型材结构设计

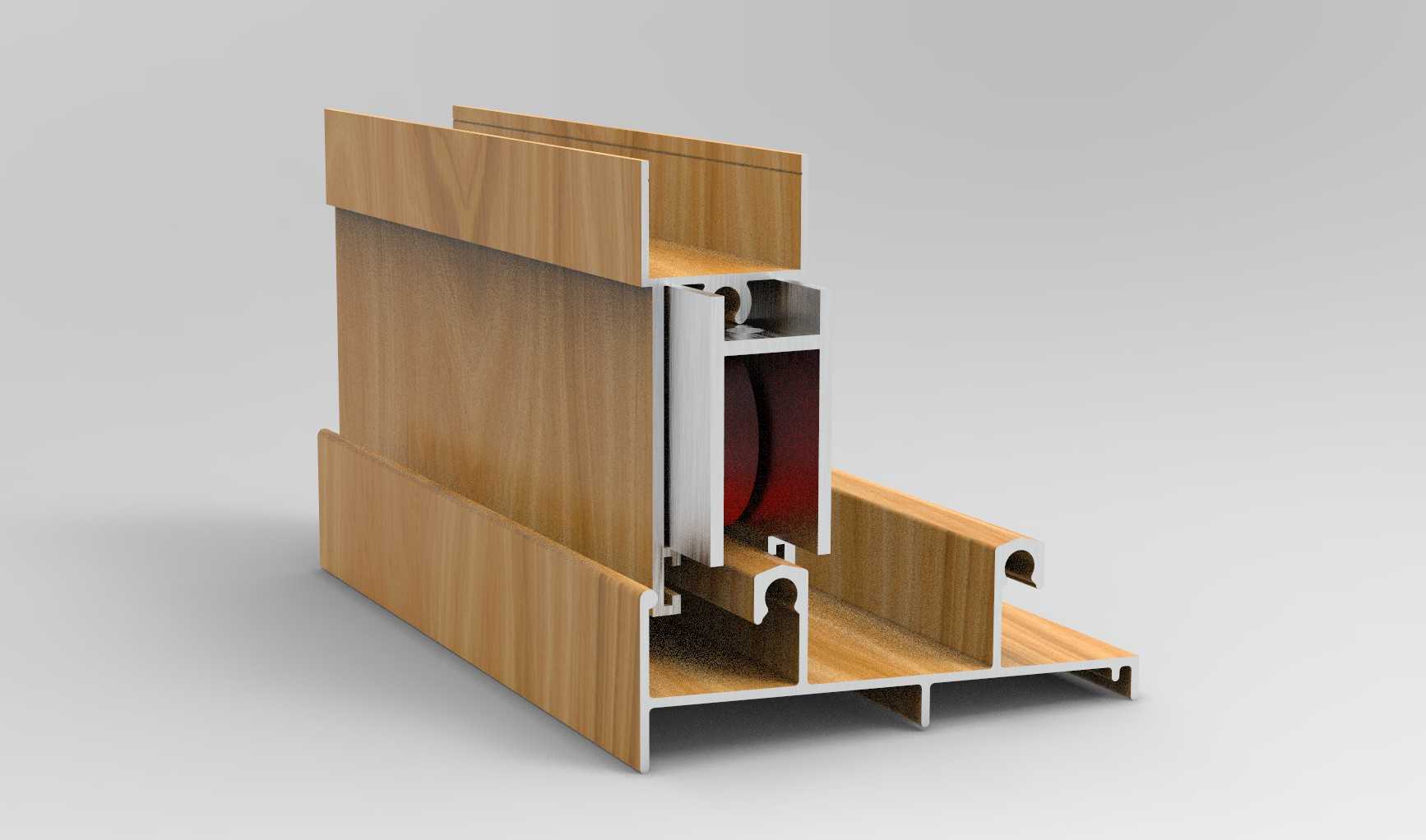

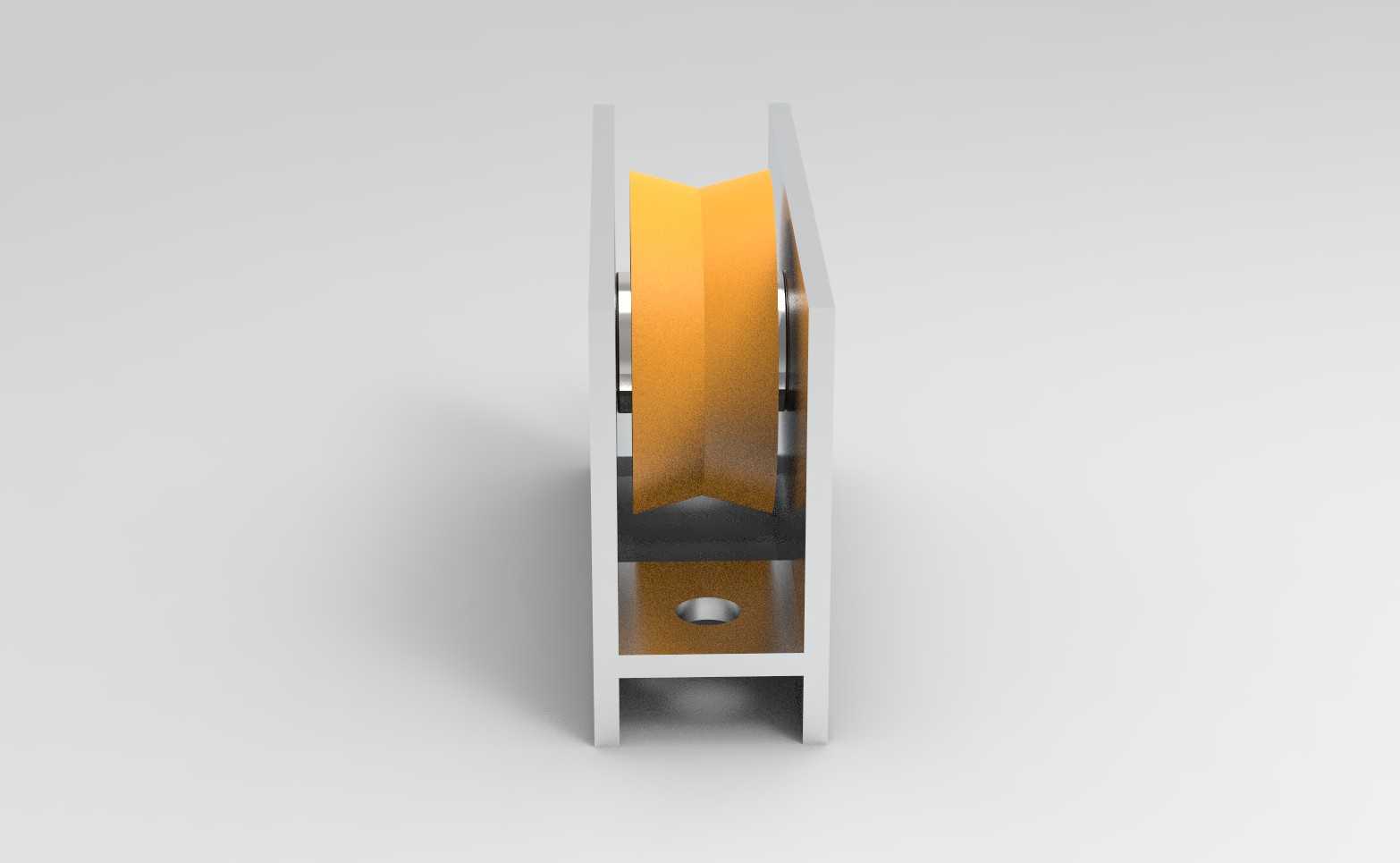

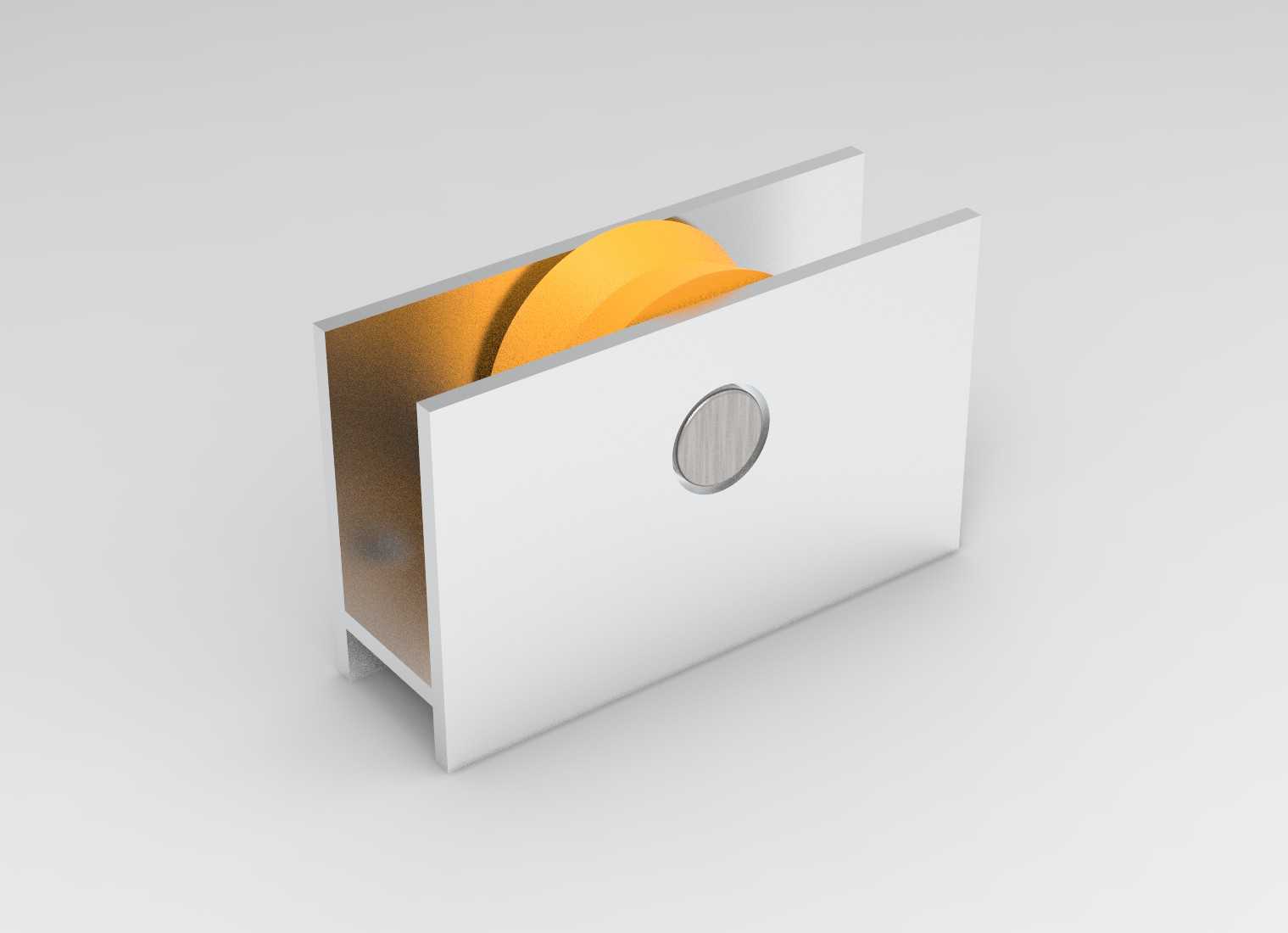

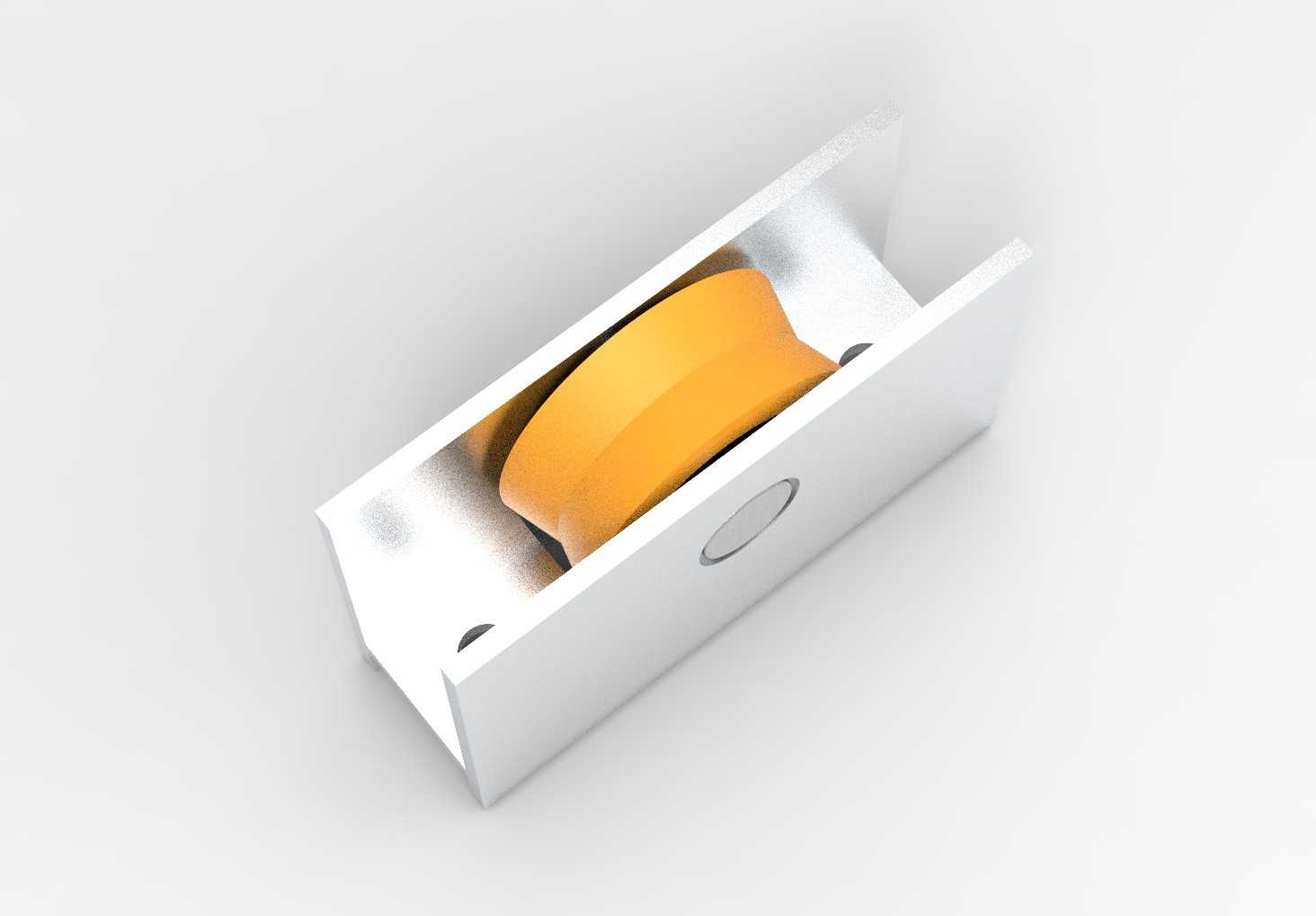

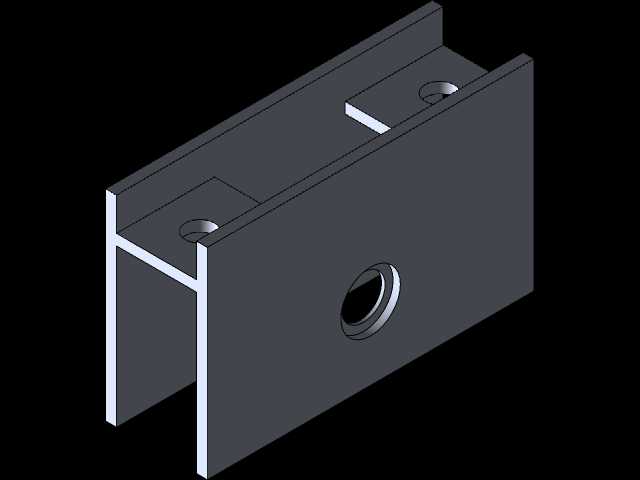

在民用建筑门窗、商用隔断幕墙的实际装配场景中，这类带集成辊轮安装位的铝窗型材，是推拉式铝窗实现顺畅启闭的核心承载结构，区别于普通平开窗的合页铰接形式，推拉窗的整扇重量完全依托侧边配套的辊轮组件承载，在窗框轨道上完成水平方向的往复滑动，因此型材上的辊轮安装腔、轨道配合面的尺寸精度，直接决定了窗扇长期使用的推拉手感、密封性能与使用寿命。从结构设计逻辑来看，这款型材采用了多腔室断桥结构设计，外侧的铝型材腔体通过隔热条与内侧型材连接，阻断室内外的热传导路径，兼顾保温隔热的性能要求；型材上预留的辊轮安装槽采用了C型开口设计，安装时无需对型材进行二次铣削加工，可直接将配套的窗辊从端部滑入腔体内，通过辊轮支架上的调节螺钉即可调整辊轮的伸出高度，适配不同公差的窗框轨道，抵消型材加工、现场安装带来的尺寸偏差，避免窗扇出现推拉卡顿、密封胶条压合不均漏风的问题。在实际安装边界的尺寸把控上，这类型材的辊轮安装腔的内宽、深度尺寸严格匹配常用的27mm、30mm系列窗辊，腔体内壁设计有定位凸筋，辊轮支架装入后不会出现横向窜动，保证辊轮的滚动面始终与窗框轨道中心对齐，不会出现偏磨导致的辊轮过早失效；型材外侧的密封胶条安装槽采用了等压腔设计，配合辊轮位置的高度调整，可让窗扇关闭时内外侧胶条的压缩量保持在2-3mm的合理区间，既保证密封性能，又不会因为胶条压缩量过大导致推拉阻力陡增。从实际应用的工况来看，这类带集成辊轮位的铝窗型材，多用于高层住宅的阳台推拉窗、写字楼的横向推拉隔断，日常使用中窗扇的单扇重量通常在30-80kg区间，因此型材上的辊轮安装位的壁厚设计为1.8mm，相比普通型材1.4mm的壁厚做了局部加强，避免长期承重后出现安装位变形、辊轮脱落的问题；型材表面的木纹转印层是面向家装市场的外观处理，不影响内部结构的力学性能，建模时还原了木纹层的包覆边界，可直接用于后续的渲染出图、结构干涉检查。在三维建模的细节处理上，这款模型完整还原了型材截面的所有腔体结构、隔热条的安装卡槽、辊轮的装配空间，以及轨道配合面的圆弧过渡结构，设计时特意将辊轮的安装位置做了下沉处理，让辊轮的滚动面略低于型材的下表面，安装后辊轮完全隐藏在型材腔体内，不会外露影响外观，同时避免灰尘、雨水直接进入辊轮轴承内部，延长配件的使用寿命。在做配套选型时，需要注意型材的轨道配合面的圆弧半径为R2，适配的辊轮轮面需要做对应的R弧匹配，避免线接触导致的滚动阻力大、噪音大的问题；另外型材端部的连接角码安装腔与辊轮安装腔做了分隔设计，角码打入时不会干扰到辊轮的调节空间，现场组装时不需要额外做避让处理，能有效提升现场安装的效率。
