L型工业设备安装式金属拉手结构

　　日常做设备结构设计时，很多工程师容易忽略拉手这类小部件的选型与设计，总觉得随便找个现成件装上就行，实则不然——设备检修、柜门开合、工装移位时，拉手的受力合理性、安装适配性直接影响操作体验，甚至会因为结构强度不足出现断裂、脱落的安全隐患。这款L型结构的金属拉手，主要面向工业设备侧装柜门、嵌入式防护面板、小型工装治具的侧装操作场景，区别于常见的外凸式拱形拉手，它采用贴板安装的结构形式，安装后握持段与安装面保持平行，不会额外占用设备外侧的通行空间，尤其适合排布紧凑的生产线旁设备、嵌入式安装的机柜单元使用。

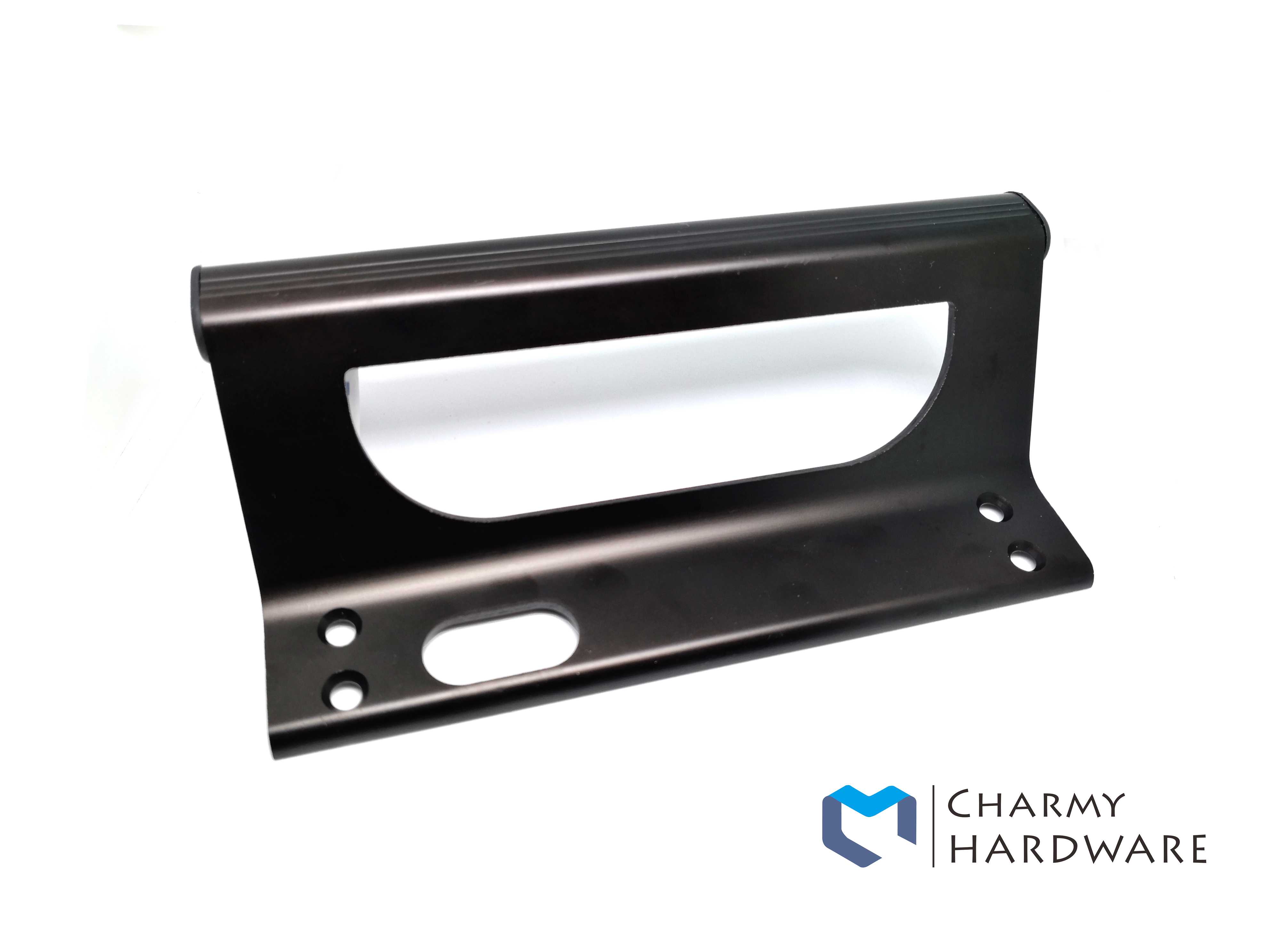

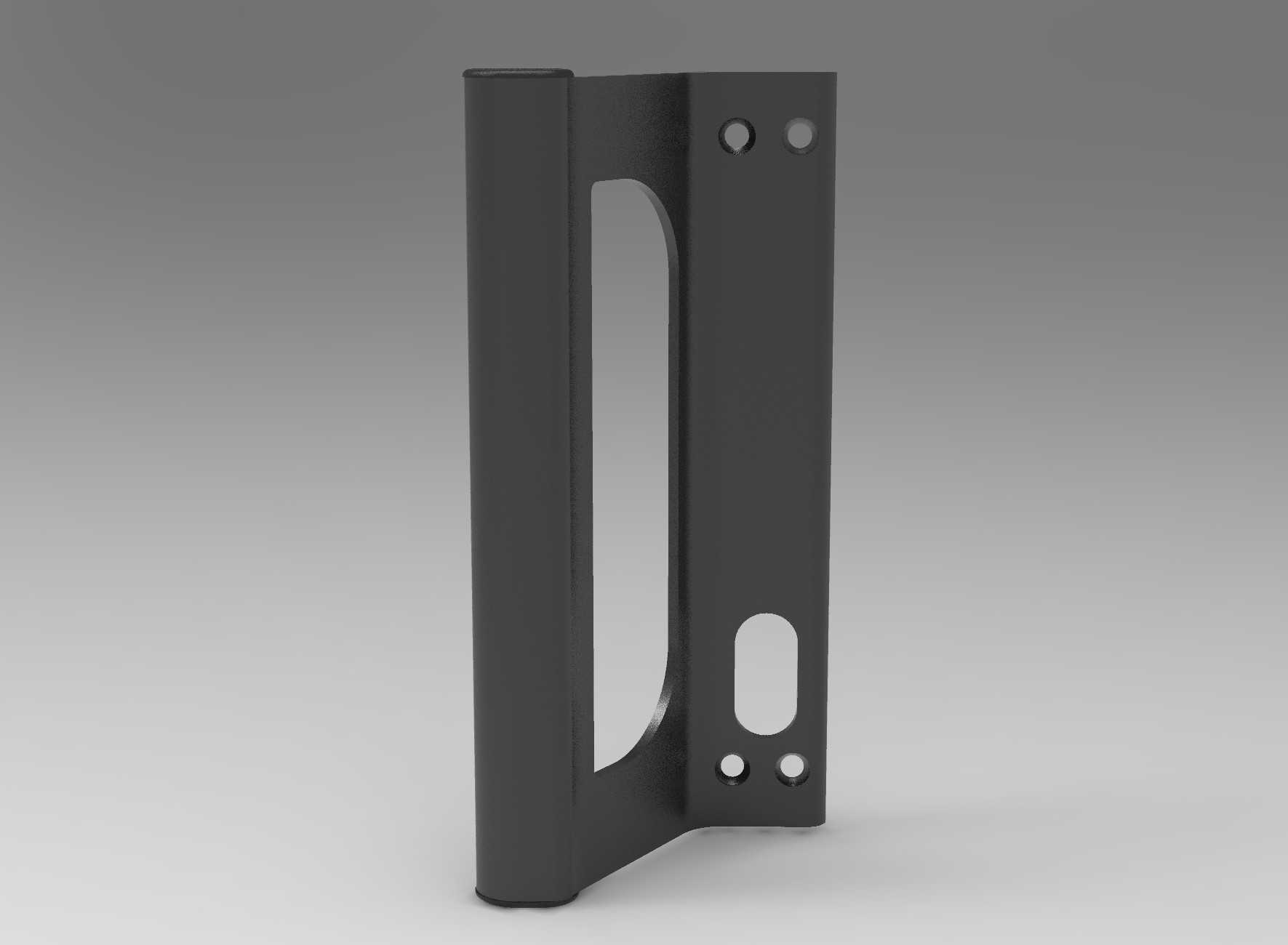

　　从结构设计逻辑来看，这款拉手采用一体化折弯成型的主体结构，握持段为封闭的圆柱型截面，没有拼接焊缝，整体受力路径连续，握持时的受力可以直接通过折弯过渡段传递到安装固定板上，避免了拼接结构在长期反复受力后出现的焊缝开裂、连接松动问题。安装侧的固定板做了平直贴合设计，和安装面可以实现完全面接触，不会出现点接触导致的安装后晃动问题，固定板上的安装孔做了差异化设计：靠上位置的两个孔为圆形通孔，用于安装时的精准定位，靠下位置的两个孔搭配一个长条形腰型孔，既可以抵消安装面的加工公差，也能在长期使用出现轻微松动时提供一定的调整余量，不需要重新扩孔就能完成紧固调整。

　　实际选型使用时，需要注意对应的安装边界要求：这款拉手的安装固定板需要贴合在厚度不小于1.5mm的金属板材或者厚度不小于5mm的工程塑料板材上，安装面的平面度公差需要控制在0.2mm以内，避免安装后固定板出现翘曲，导致握持时出现应力集中。握持段的直径按照成年人手部握持的人机工程尺寸设计，握持时的受力面均匀，不会出现硌手的问题，握持段和安装板之间的镂空空间预留了足够的手指操作余量，即使佩戴劳保手套操作也能顺利握持，不会出现卡手的情况。

　　从应用场景的适配性来说，这款拉手既可以用在各类工业控制柜的侧门、设备检修盖板上，也可以用在小型移动工装、物料周转架的侧面作为推移握持部件，因为整体结构没有多余的外凸棱角，在人员通行频繁的车间通道旁安装时，不会因为突出的棱角剐蹭过往人员或者物料。设计建模时，需要重点关注折弯处的圆角过渡，不能直接做直角折弯，否则长期受力时折弯位置会出现应力集中，反复开合受力后容易出现断裂，同时安装孔的位置需要和常用的机柜型材安装孔位做适配，保证不需要额外打孔就能直接安装在标准型材框架的封板上。

　　另外，这款拉手的表面做了哑光氧化处理，不会因为车间内的油污、粉尘附着出现锈蚀，日常清洁只需要擦拭即可，不需要额外做防腐维护。受力设计上，按照单侧两个安装点的固定方式，整体可以承受不小于15kg的垂直拉拽力，完全满足常规柜门、盖板的开启受力需求，不会出现正常使用下的结构变形。在做三维建模装配时，需要注意拉手安装后和周边部件的安全距离，握持段外侧需要预留至少30mm的操作空间，保证手部可以顺利伸入握持，同时要避开周边的走线、管路等部件，避免开合操作时剐蹭线路。
