工业设备配套U型管状铝拉手结构

这类U型管状铝把手，在工业场景里的适配面非常广，从车间的钣金设备护罩、工具箱柜门，到自动化生产线的安全防护门、检测设备的操作舱门，再到仓储物流的周转箱、工具柜侧门，都能看到这类结构的应用。不同于家装场景的小尺寸拉手，工业场景用的这类铝把手首先要考虑的是握持的可靠性，操作人员可能戴劳保手套操作，所以管身的直径不能过细，握持段的长度要能容纳戴手套后的手掌宽度，避免操作时滑脱。

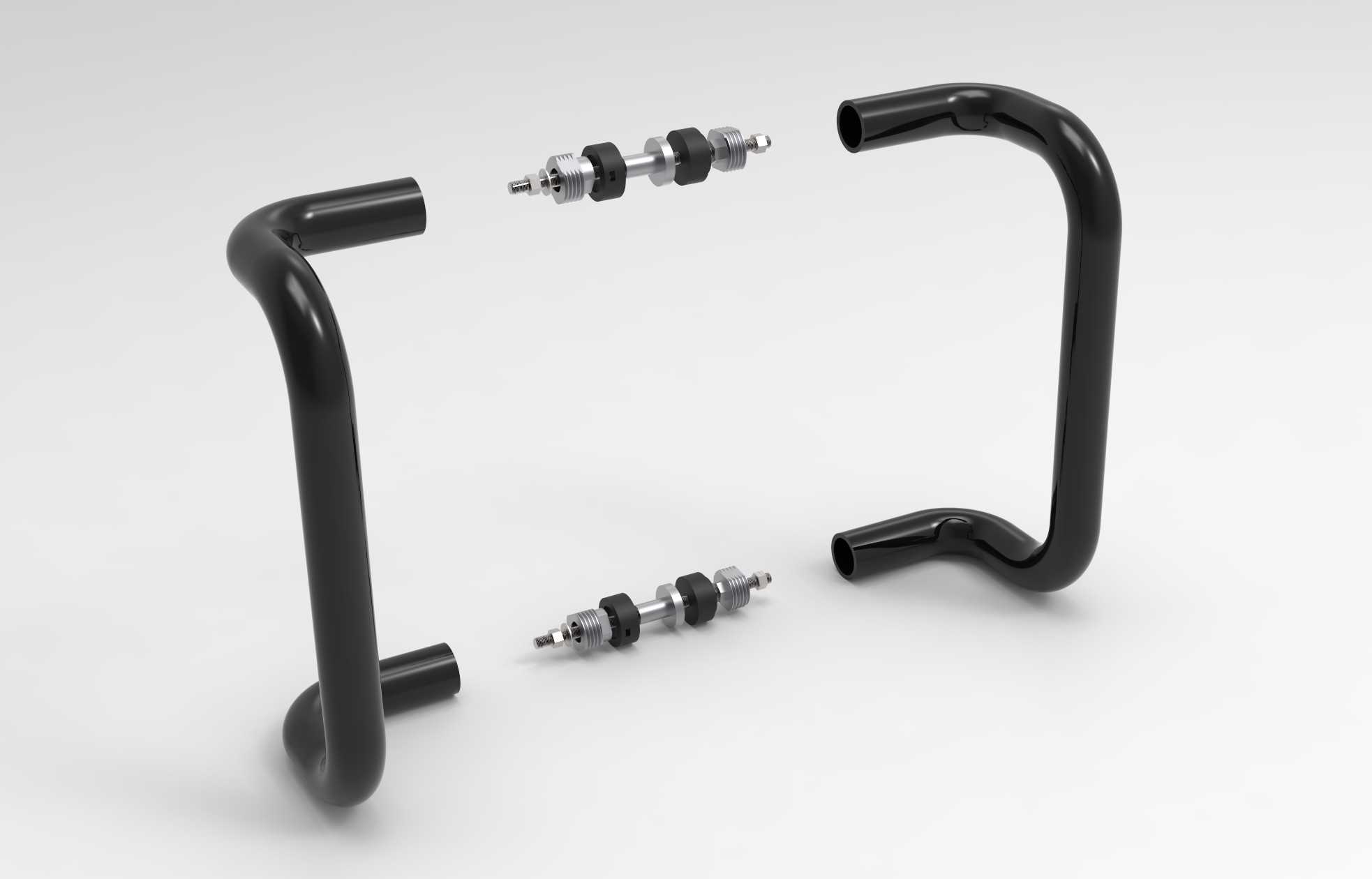

从结构设计来看，这款把手采用圆管弯折成型的主体结构，搭配两端的快装式连接接头，没有多余的装饰性结构，所有的造型都服务于功能需求。主体铝管的弯折处做了大圆弧过渡，一方面是避免弯折处产生应力集中，提升长期反复受力后的结构强度，另一方面圆弧过渡的位置没有尖锐棱角，操作人员开合门体的时候不会被剐蹭，符合工业设备的安全设计要求。管身的表面做了黑色氧化处理，这种处理方式一方面能提升铝件表面的耐磨性能，日常握持、磕碰不容易留下明显划痕，另一方面黑色的哑光表面不容易反光，在车间照明环境下不会产生眩光干扰操作人员视线，同时氧化层也能隔绝铝基材和空气、汗液的接触，避免长期使用后出现氧化发白、锈蚀的问题。

两端的连接接头是这款把手设计里比较有巧思的部分，采用了带缓冲密封结构的快装接头，接头和铝管的连接位置做了径向密封，安装的时候不需要在门板内侧额外加装复杂的固定螺母，只需要在门板对应位置开出适配直径的安装孔，把接头从外侧穿入之后，靠接头自带的膨胀锁紧结构就能完成固定，安装效率比传统的螺纹穿孔式拉手高很多。同时接头位置的缓冲垫能在门体闭合的时候起到缓冲作用，避免拉手和门板金属表面硬接触产生碰撞噪音，也能抵消一部分安装时的孔位误差，就算两个安装孔的同轴度有轻微偏差，也能顺利完成安装，不会出现装不上的问题。

在安装边界的设计上，这类拉手的安装孔距是核心参数，设计的时候要根据门体的宽度、开合需要的受力点来确定，孔距过小的话，开合门体的时候力臂太短，开门需要的力更大，操作起来费劲；孔距过大的话，拉手中间的管段在长期受力后容易产生形变，尤其是铝管的壁厚如果偏薄，大跨度安装后反复推拉会出现管身弯曲的问题。这款把手的管段壁厚做了针对性优化，在保证整体重量轻便的前提下，壁厚能满足日常推拉的受力需求，不会因为正常使用产生永久形变。握持段的高度设计也有讲究，要保证管身和安装面之间有足够的间隙，让戴手套的手能顺利握住管身，不会出现手指卡在管身和门板之间的情况，同时这个间隙也不能过大，不然拉手整体突出安装面太多，在车间通行的时候容易被过往的物料、工具勾挂，产生安全隐患。

从实际使用的功能特性来看，铝材质的主体相比传统的铁质拉手重量更轻，不会给门体增加额外的负重，尤其是一些薄钣金制作的设备护罩，本身承重能力有限，用铝制拉手不会导致护罩变形。同时铝材质的抗腐蚀性能比普通钢材好，在一些有轻微潮湿、或者有少量切削液挥发的车间环境里，也不容易生锈，不需要做额外的防锈维护，长期使用的维护成本很低。接头部分的密封结构还能避免车间里的灰尘、切削液从安装孔进入到门板内侧，保护门板内部的电气元件或者设备结构不受污染。

设计这类拉手三维结构的时候，首先要确定弯折的曲率半径，铝管弯折的时候如果曲率半径过小，很容易出现弯扁、管壁开裂的问题，所以建模的时候要根据选用的铝管外径、壁厚，匹配合理的弯折半径，保证加工的时候能一次弯折成型，不需要后续的校形工序。其次是两端接头的同轴度要求，建模的时候要保证两个接头的轴线在同一条直线上，和安装面垂直，不然安装的时候会出现接头无法顺利穿入安装孔的问题，就算强行装上，也会给接头带来额外的安装应力，长期使用后容易出现接头松动、断裂的问题。另外管身的所有边缘位置都要做倒钝处理，包括管端和接头连接的位置，不能有尖锐的毛刺，避免安装和使用的时候划伤操作人员。

在不同的应用场景下，这类拉手的尺寸可以做灵活调整，比如用在小型设备操作门上的款式，可以适当缩短孔距、减小管身直径，让整体造型更小巧；用在大型设备安全门上的款式，就要加大管身直径、增加壁厚，同时加大安装孔距，保证大重量门体开合的时候有足够的受力强度。不管尺寸怎么调整，核心的设计逻辑都是围绕操作的便利性、安装的便捷性、使用的耐久性这几个核心点展开，去掉所有不必要的装饰结构，让每个结构细节都服务于实际使用需求。
