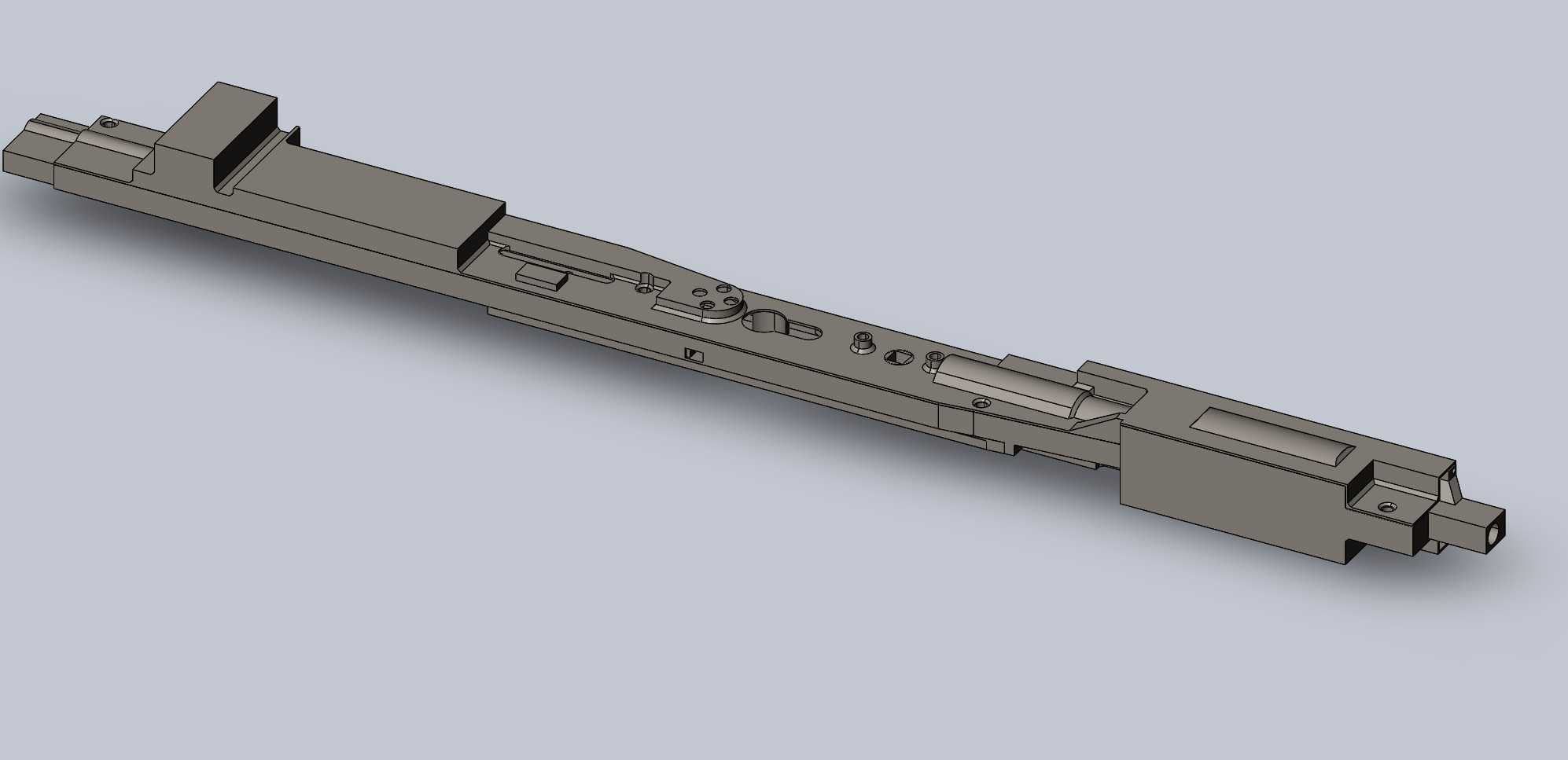

门窗用长条式传动锁具结构设计

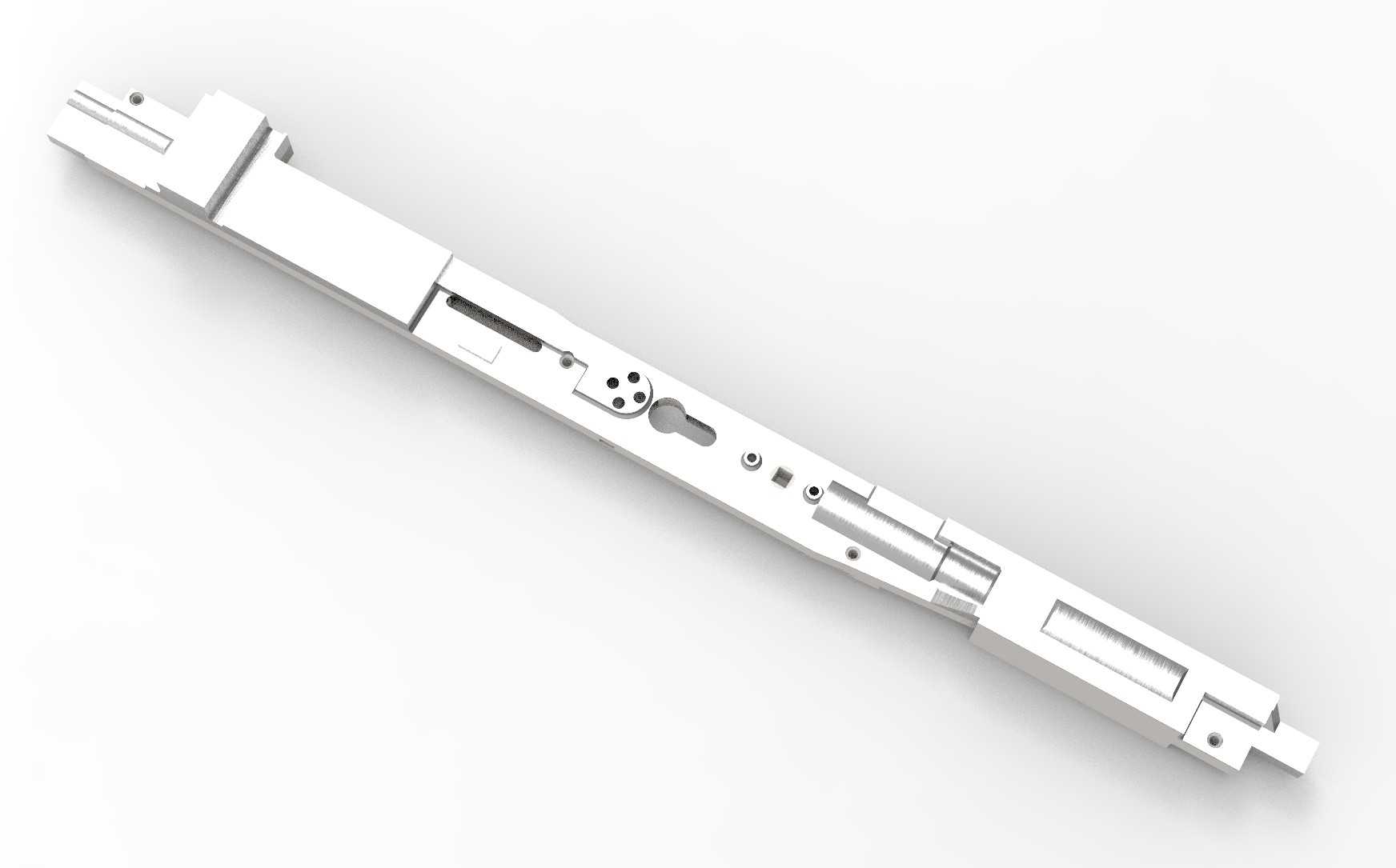

　　在建筑门窗系统的配套五金选型中，传动锁是实现多点锁闭、保障门窗密封性能与防盗性能的核心部件，这类长条式传动锁常配套于断桥铝平开窗、内开内倒窗以及窄边推拉门的侧边锁闭结构中，区别于传统单点锁具，它可以通过单个执手的转动驱动内部传动杆实现沿型材长度方向的多点同步锁止，大幅提升门窗关闭后的整体压紧力，避免门窗在强风环境下出现扇框缝隙漏风、异响甚至扇体脱落的风险。从实际安装场景来看，这类传动锁需要完全嵌入门窗型材的预留C型槽内，因此整体外形采用窄长型扁平化设计，主体截面尺寸严格匹配主流欧标槽口的安装边界，安装时不需要额外在型材上开设大尺寸避让孔，仅需通过两端的固定螺钉将锁体与型材槽道定位，

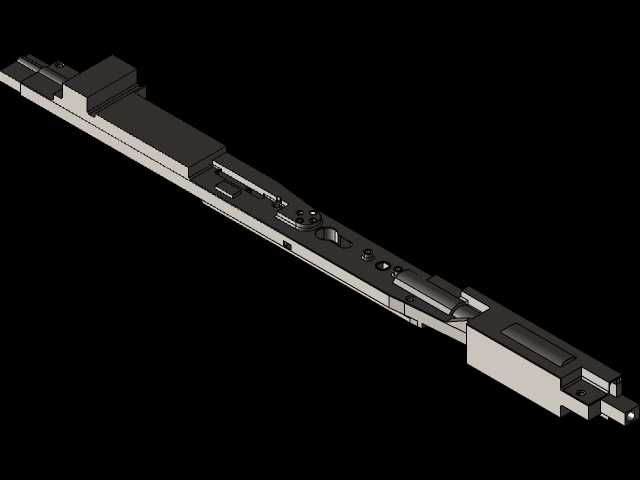

　　再将锁体上的传动连接块与执手驱动方轴配合即可完成装配，适配性覆盖目前市面上绝大多数常规壁厚的铝合金、塑钢门窗型材。从功能特性上看，该传动锁内部采用分段式锁点联动结构，锁体上分布的多个锁舌可以在传动杆的带动下同步伸出或收回，每个锁点的伸出量经过结构校核，既保证锁止后与框体锁座的啮合深度满足防盗等级要求，又不会因为伸出量过大导致执手转动阻力过大、操作卡顿。设计过程中，首先要考虑的是锁体在长期往复运动下的结构可靠性，内部传动杆与锁体基座的配合采用低摩擦的滑动导向结构，避免长期使用后出现传动杆卡滞、偏移的问题，锁舌部分采用耐磨材质配合圆弧导向面，在锁闭过程中可以自动适配锁座的位置偏差，降低安装时的对位精度要求，

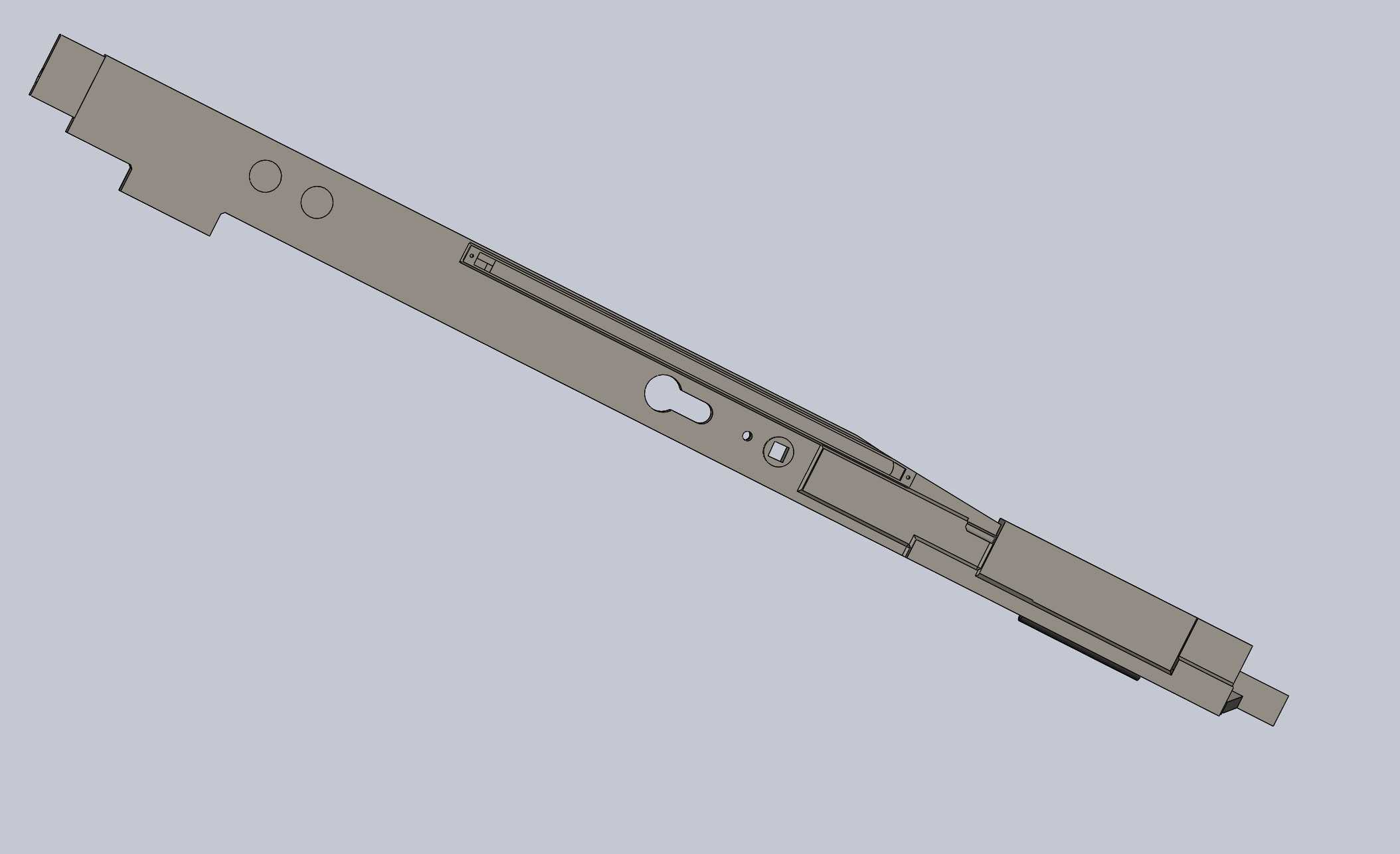

　　即使现场安装存在小幅的尺寸误差，也能保证锁具顺畅开合。在结构细节处理上，锁体两端设置有限位结构，用来限制传动杆的最大行程，防止执手转动角度过大导致内部零件脱开，同时锁体外壳的接缝处做了错位密封设计，减少户外使用时灰尘、雨水进入锁体内部造成零件锈蚀、传动失效的概率。针对不同窗型的使用需求，这类传动锁的长度可以根据门窗扇的高度进行适配选型，大尺寸的高窗可以选用更长规格的锁体，布置更多的锁点来提升整窗的锁闭均匀性，避免窗扇过高出现上下端锁闭力度不均、密封胶条压合不紧密的问题。在建模过程中，需要严格把控锁体各零件的配合公差，尤其是传动杆与导向槽的间隙、锁舌与锁体开孔的间隙，间隙过大会导致传动过程晃动、锁止精度下降，

　　间隙过小则容易在温度变化出现热胀冷缩时出现卡滞问题。另外锁体上的安装孔位完全遵循行业通用的安装尺寸标准，不需要重新开孔即可替换同规格的老旧损坏锁具，降低后期门窗维护的配件替换成本。从实际使用反馈来看，这类传动锁的操作力经过优化，普通用户转动执手的力度即可完成整窗的多点锁闭，不需要额外施加过大的作用力，内部传动结构的力传递路径经过合理设计，执手转动时的扭矩可以均匀传递到每个锁点，不会出现近端锁点已经锁死、远端锁点还未完全啮合的情况。在与框体锁座的配合设计上，锁舌的接触面做了斜度导向设计，锁闭过程中可以通过斜面的挤压作用将门窗扇向框体方向拉紧，让扇框之间的密封胶条均匀受压，整圈胶条的压缩量保持一致，有效提升门窗的隔音、隔热以及水密气密性能，避免出现局部缝隙导致的漏风漏雨问题。锁体的外露部分做了平整化处理，安装完成后与型材表面基本齐平，不会出现突出的棱角刮扯窗帘或者磕碰用户的情况，外观整体性更强，适配目前家装市场流行的极简风格门窗设计需求。
