铝合金窗角部连接构件结构设计

在民用建筑门窗装配、工业铝型材框架搭建的现场作业环节，角部连接的可靠性直接决定整窗或框架的抗风压性能、长期使用的形位精度，这款铝合金角件正是针对90度角部拼接场景开发的专用连接构件。从实际装配场景来看，该构件主要适配壁厚匹配的铝合金窗框型材，在推拉窗、平开窗的框体四角拼接，以及洁净车间铝型材防护围栏、设备外罩框架的直角连接处都能适用，替代传统的焊接角码、塑料插接角件，解决焊接角件后期易锈蚀、塑料角件抗蠕变性能差长期使用出现框体缝隙的问题。

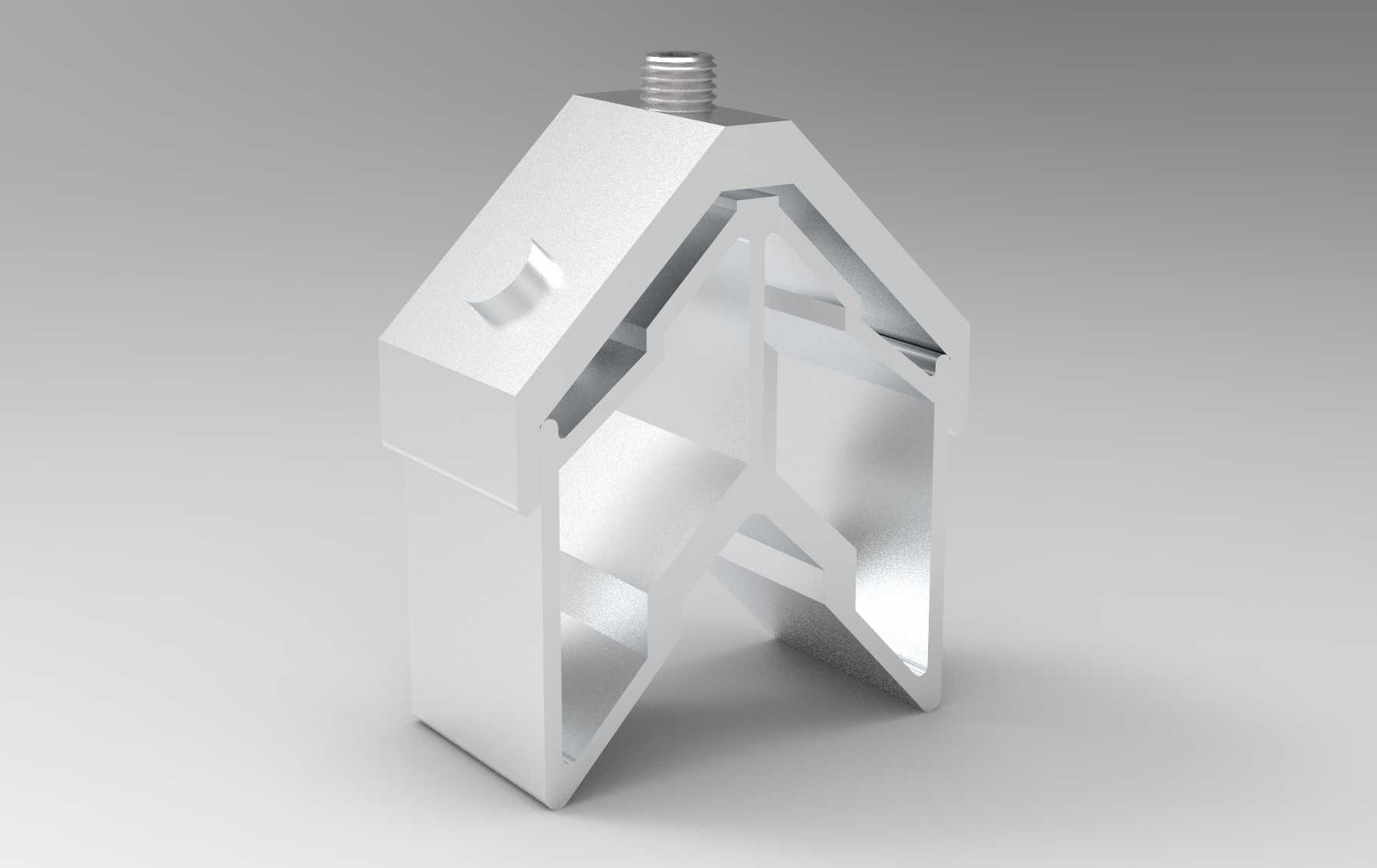

从结构设计思路来看，这款角件采用一体化压铸成型的腔体结构，整体轮廓与对应铝型材的内腔型面完全贴合，插入型材腔体后不会出现旷量，构件内部设置了多道交错的加强筋，在不额外增加构件整体壁厚、控制整体重量的前提下，大幅提升角件的抗扭、抗弯折性能，避免窗扇受外力冲击时角部出现开裂变形。构件顶部预留的外螺纹柱，是用于装配时的锁紧定位，当角件两端分别插入两根垂直拼接的型材腔体后，通过型材侧壁的顶丝孔拧入紧固件，配合顶部螺纹柱的限位，可以让角件与型材内壁完全贴死，杜绝长期开关窗震动导致的角部松动、窗扇下沉错位问题。

从安装边界与尺寸适配角度来说，这款角件的两个插接臂长度经过匹配计算，插入对应型材腔体后，插接深度足以覆盖型材腔体的有效受力段，不会出现插接过浅导致连接强度不足，或是插接过深顶到型材内部加强筋无法装配到位的问题。构件的外轮廓棱边都做了小尺寸的倒角处理，装配时可以顺畅插入型材腔体，不会刮伤型材内壁的氧化层，避免装配过程中出现涂层脱落影响后期耐蚀性能。角件外露的端面与拼接后的型材端面齐平，装配完成后不会出现突出的棱角，既保证整窗外观的平整性，也避免安装过程中划伤作业人员。

从实际使用的功能特性来看，采用铝合金材质的角件本身和窗框铝型材的热膨胀系数一致，在不同地区的温差环境下，不会因为两种材料热胀冷缩量不一致导致角部出现拼接缝隙，有效提升整窗的密封性能，减少雨天角部渗水的概率。构件表面做了同色系的氧化处理，和常规铝合金窗框的表面处理层匹配，即使后期窗角位置的密封胶出现局部磨损，外露的角件也不会出现明显的色差，影响整窗的外观一致性。不同于需要现场焊接的钢制角码，这款角件属于装配式构件，现场作业不需要焊接设备，只需要配合内六角扳手、手电钻等常规工具就能完成装配，能大幅提升门窗安装的作业效率，也减少了现场焊接带来的防火、焊渣清理等额外工序。

在结构细节的处理上，角件内部的加强筋排布避开了型材本身的螺丝过孔位置，装配时从型材外侧拧入的自攻螺丝可以顺利咬合到角件的实体壁上，不会因为加强筋的错位导致螺丝打滑、锁附力不足。构件的转角位置做了圆弧过渡处理，避免应力集中，在窗扇受到强风压作用时，应力可以顺着圆弧面均匀分散到两个插接臂上，不会在转角直角位置出现应力断裂的问题。针对部分带注胶工艺的高端系统窗，这款角件的插接臂表面预留了注胶导流槽，装配时注入的组角胶可以顺着导流槽均匀填充到角件与型材内壁的间隙中，固化后形成完整的密封粘接层，进一步提升角部的连接强度与密封性能，满足高楼层、沿海大风区域的门窗使用要求。
