这类支撑构件主要应用于民用建筑外开窗、商用建筑上悬窗以及部分工业厂房通风窗的开启定位场景,核心作用是在窗扇开启后提供稳定的支撑力,避免窗扇受阵风、外力碰撞出现突然闭合或过度开启的问题,同时可根据通风需求调整窗扇的开启角度,兼顾通风效率与使用安全。从实际使用场景来看,高层住宅外开窗安装该类构件后,能有效避免大风天气下窗扇晃动撞击窗框产生噪音,也能防止窗扇开启角度过大带来的高空坠物风险;在洁净车间、实验室等对通风量有稳定要求的场景,该构件可将窗扇固定在预设开启角度,维持稳定的通风换气效率,避免窗扇位移影响室内压差平衡。

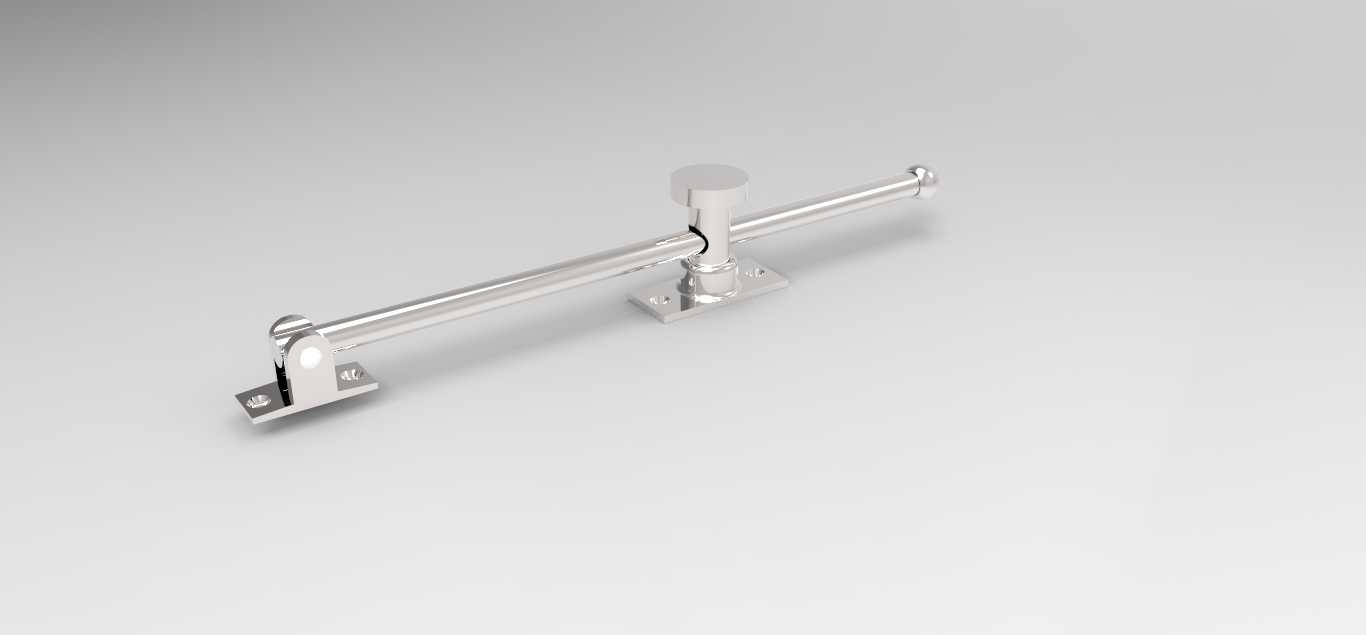

从功能特性上看,该构件采用滑动式调节结构,杆体为光滑圆杆设计,滑动支座可沿杆体轴向移动,配合支座上的锁紧结构,可在杆体有效行程范围内任意位置锁定,实现窗扇开启角度的无级调节,相比传统档位式风撑,调节精度更高,适配不同场景下的通风需求。两端的铰接支座分别与窗框、窗扇连接,铰接处采用间隙配合的销轴结构,转动阻尼适中,既保证窗扇开合过程顺畅无卡滞,又能在锁定后提供足够的静摩擦力,承受常规风压下的荷载,不会出现自行滑移的问题。构件整体外露表面做了抛光处理,具备基础的防锈能力,适配铝合金、塑钢、不锈钢等多种常见材质的门窗型材,适用场景覆盖多数常规门窗安装需求。
设计过程中首先要明确安装边界条件,常规适配的窗扇单扇重量不超过30kg,适用的窗扇开启边长度在600mm到1200mm之间,杆体的有效行程对应窗扇0到90度的开启角度范围,安装时需保证杆体滑动方向与窗扇开合的运动轨迹匹配,避免出现运动干涉。结构设计上,两端的固定支座采用带安装孔的平板式结构,安装孔位设计为长圆孔,可适配不同型材的安装孔距偏差,降低现场安装的对位难度;滑动支座内部设置了弹性锁紧结构,扳动锁紧拨片即可解除锁定,调整到目标位置后松开拨片即可自动锁紧,操作逻辑简单,无需额外工具即可完成角度调整。杆体与两端铰接座的连接采用防脱结构,避免窗扇过度开启时杆体从支座中脱出,提升使用过程的可靠性。
外形尺寸方面,杆体直径根据荷载等级设计为常用的12mm规格,整体杆体长度根据适配窗型分为多个常规规格,本次建模的规格总长度为300mm,其中有效滑动行程为220mm,两端固定支座的安装面尺寸为40mm*20mm,安装孔距为30mm,适配M5规格的自攻螺丝或抽芯铆钉安装。安装时需注意,窗框侧的固定支座需安装在窗框侧边的型材槽口内,窗扇侧的支座需对应安装在窗扇侧边的对应位置,保证窗扇完全闭合时杆体可平行贴合于窗框侧边,不会突出影响窗扇的密封性能;滑动支座的锁紧拨片需朝向室内侧,方便用户在室内操作调整开启角度,同时避免室外雨水直接冲刷锁紧结构,延长构件的使用寿命。
从结构受力角度分析,该构件的主要受力点集中在两端铰接支座的销轴位置以及滑动支座的锁紧接触面,设计时需保证销轴的抗剪切强度满足风压荷载要求,按照GB50009建筑结构荷载规范中规定的基本风压0.55kN/㎡计算,单根风撑承受的最大水平推力不超过200N,常规不锈钢材质的销轴直径5mm即可满足抗剪切强度要求,不会出现销轴断裂的问题。滑动支座的锁紧接触面采用防滑纹理设计,可增大与杆体之间的静摩擦力,保证在最大荷载下不会出现滑移失效,同时锁紧结构的弹性元件采用不锈钢弹簧,避免长期使用后出现锈蚀失效的问题。
- 模板大小 1.86 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 门窗五金
