推拉门窗嵌入式暗装条形窗锁结构

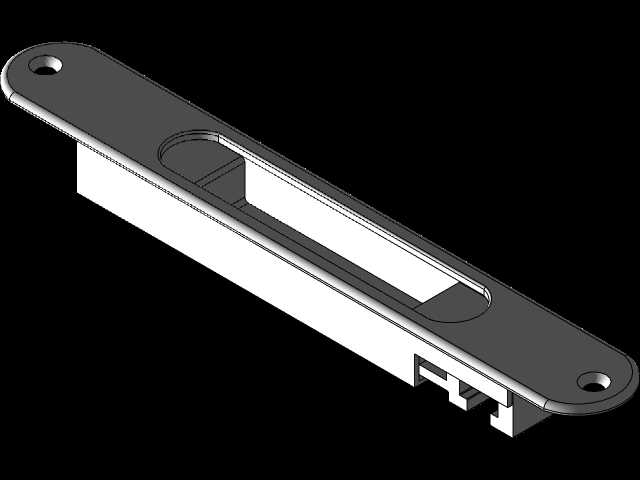

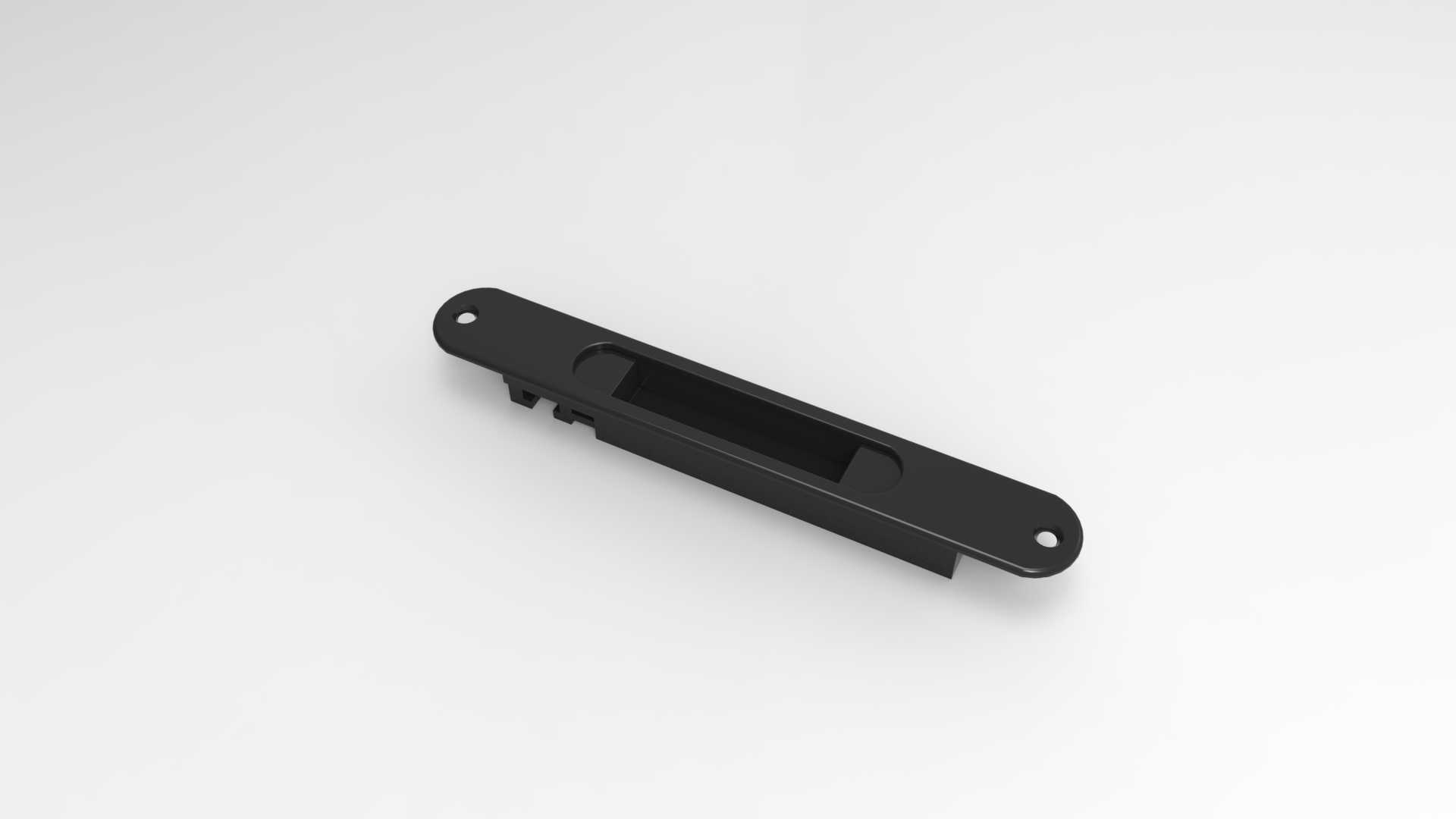

这款窗锁主要适配民用及商用建筑的横向推拉式铝合金、塑钢门窗，在日常使用场景中，承担门窗扇闭合后的锁止定位作用，避免窗扇受外力推拉出现移位、缝隙过大漏风甚至意外脱落的风险，同时也能在一定程度上提升门窗的防盗性能，减少外部通过撬动窗扇进入室内的可能。不同于外露式的窗锁结构，这款产品采用嵌入式暗装的设计思路，整体为长条形扁平结构，安装时完全嵌入门窗扇侧边的预制槽位内，安装完成后锁体表面与门窗扇型材表面基本齐平，不会出现突出的结构磕碰过往人员，也不会影响门窗扇在轨道内的正常滑动，适配目前市面上多数常规槽宽的推拉门窗型材，不需要对原有型材做额外的大规模裁切修改，仅需按照锁体的安装边界在型材侧边铣出对应尺寸的嵌槽，再通过两端的安装孔位用自攻螺丝完成固定即可。从功能特性来看，这款窗锁采用平移式锁舌结构，拨动锁体表面的拨块即可带动锁舌伸出或缩回，锁舌伸出时会卡入门窗边框对应的锁止槽内，限制窗扇的横向滑动行程，锁舌缩回时完全收纳于锁体内部，不会对窗扇的推拉动作造成干涉。锁体整体采用对称式的安装孔位设计，两端的固定孔距离锁体端部的距离一致，不管是左开还是右开的推拉窗扇都可以通用安装，不需要单独区分左右开向，能减少配件备货的品类数量，降低安装现场的配件匹配难度。在设计过程中，充分考虑了门窗使用场景的耐用性需求，锁体的外轮廓做了圆角过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员或用户；拨块的位置设置在锁体正面的凹槽内，拨动时的受力角度符合人手操作的习惯，不需要太大的按压力度就能完成锁止和解锁动作，即使用户手上沾有少量水渍也能顺畅操作，不会出现打滑的情况。锁体的内部结构做了简化设计，锁舌的滑动轨道设置在锁体内部的加强筋位上，长期反复拨动也不会出现锁舌偏移、卡滞的问题，锁舌的伸出长度经过反复验证，既保证足够的卡入深度避免受外力冲击时锁舌脱出，又不会因为伸出过长导致解锁时锁舌无法完全收回，刮蹭门窗边框的型材表面。安装边界方面，锁体整体长度适配常规推拉窗扇的侧边型材宽度，嵌槽的深度不需要过深，不会破坏型材内部的加强腔室结构，避免因为安装锁具导致门窗型材的结构强度下降；两端的安装孔位采用沉孔设计，螺丝固定后螺丝头完全沉入沉孔内，不会突出锁体表面影响外观和滑动。在实际工程选型中，这类暗装条形窗锁多用于写字楼、住宅的阳台推拉门、卧室推拉窗等场景，相比传统的月牙锁，它的隐蔽性更好，外观更简洁，同时锁止点的受力更均匀，长期使用不容易出现松动变形的问题；在建模过程中，需要重点关注锁体与型材嵌槽的配合公差，锁体的外形尺寸要比嵌槽尺寸小0.1-0.2mm，保证安装时能顺利嵌入，同时又不会出现过大的间隙导致锁体晃动；锁舌的伸出位置要和边框上的锁止槽精准对位，偏差不能超过1mm，否则会出现锁舌无法卡入或者卡入过浅的问题。另外，锁体表面的处理采用哑光磨砂质感，和多数铝合金、塑钢门窗的表面质感匹配，安装后不会出现突兀的色差，能适配不同装修风格的门窗需求；锁体的材质选用耐磨的工程塑料搭配金属锁舌，外部的塑料壳体耐候性强，长期暴露在日晒温差变化的环境下也不容易出现脆化、变色的问题，内部的金属锁舌强度足够，能承受一定的外力撬动，不会轻易出现变形断裂的情况。
