塑料卡扣式闩锁结构件

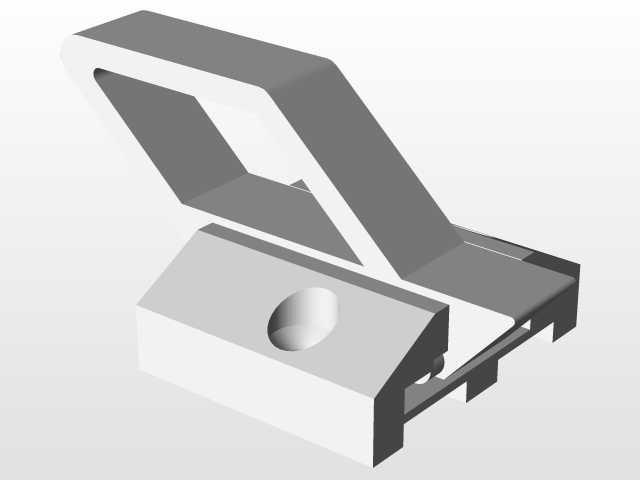

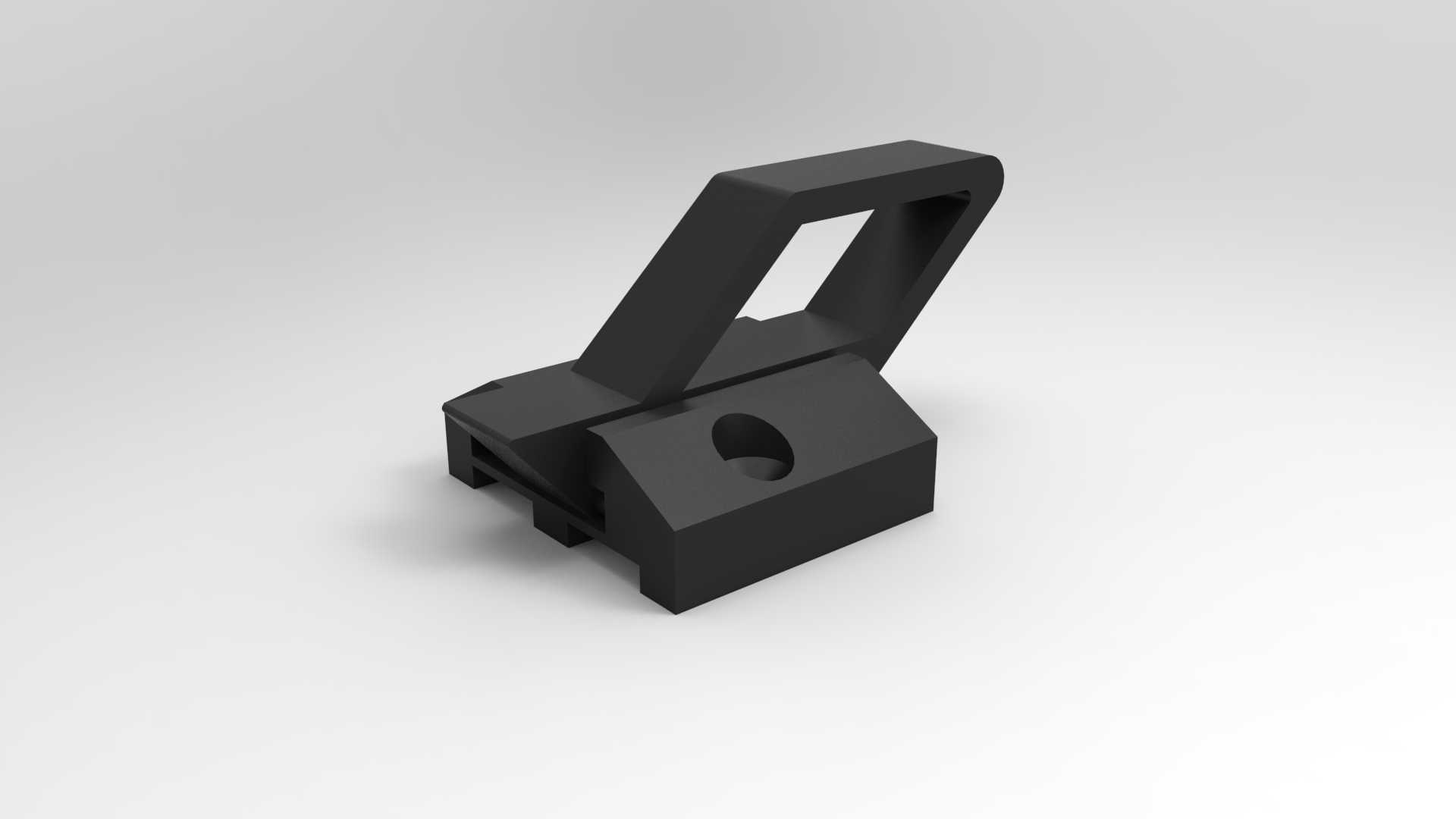

　　这款塑料锁止构件主要面向小型设备舱门、机箱侧盖、轻型防护柜门的快装锁止场景，在低压电气柜、小型自动化设备护罩、实验室仪器舱门这类需要频繁开合、对锁具自重有要求的场合适配性极强，相比金属锁具不会出现锈蚀卡滞问题，也不会在开合过程中刮蹭设备漆面，日常维护时无需额外涂抹润滑脂，长期使用的维护成本更低。从结构功能来看，构件分为基座与扳动把手两个核心功能区，基座部分预留了沉头安装孔，安装时可直接采用十字盘头螺丝穿过沉孔固定在门框侧边，沉孔深度刚好覆盖螺丝头部，安装后螺丝端面不会突出基座平面，避免关门时螺丝头部与门框发生剐蹭干涉；扳动把手与基座采用一体成型的弹性连接结构，扳动时依靠塑料本身的形变实现锁舌的伸缩复位，无需额外加装扭簧或者压簧，

　　减少了装配环节的零件数量，也避免了弹簧锈蚀失效带来的锁具故障。设计阶段优先考虑了单手操作的人机需求，把手部分做了内镂空处理，既减轻了构件整体重量，也给手指预留了足够的扳动空间，操作人员带薄劳保手套也能顺利扣住把手完成解锁动作，把手的扳动行程控制在15度左右，扳动到最大行程时锁舌完全缩回基座内部，此时舱门可顺利开启，松开把手后依靠塑料材质的回弹力自动复位，锁舌伸出卡入门框对应的卡槽内完成锁止，锁止状态下可承受50N左右的横向拉开力，完全满足轻型防护门的锁止强度要求。安装边界方面，基座整体为矩形块状结构，底部安装面做了0.2mm的微凸纹理，安装时紧贴门框安装面，可避免长期使用后基座出现移位；锁舌伸出长度为8mm，

　　对应门框上的卡槽深度需要设置为9mm，预留1mm的装配间隙，避免加工误差导致锁舌无法完全卡入；构件整体的外轮廓没有尖锐棱角，所有边角都做了R1.5的圆角处理，安装后不会划伤操作人员，也不会勾挂设备周边的管线。在材料选型适配性上，这款结构件采用工程塑料注塑成型的设计思路，建模时所有壁厚保持均匀2.5mm，基座与把手连接的形变部位做了局部减薄处理，减薄位置壁厚控制在1.8mm，既保证扳动时的形变弹力足够，也避免长期反复扳动出现应力断裂，形变位置的过渡圆角做了R3的放大处理，分散应力集中点，正常使用场景下扳动寿命可达到万次以上。实际装配时需要注意，安装基座的门框平面平面度公差需要控制在0.5mm以内，如果平面度过大，

　　会导致基座安装后出现翘曲，进而影响把手的扳动顺畅度，甚至出现锁舌无法完全复位的问题；对应门框上的卡槽位置需要与锁舌中心对齐，同轴度公差控制在1mm以内，偏差过大会导致锁舌卡滞，关门时无法顺利卡入卡槽。这款构件没有复杂的曲面结构，建模时全部采用拉伸、切除、圆角等基础特征完成，没有冗余的装饰性结构，所有结构都服务于锁止功能，注塑生产时脱模斜度统一设置为1.5度，不需要复杂的抽芯结构，模具加工成本低，量产时的成型良率高，适合大批量配套使用。在不同的应用场景下，还可以根据实际门板厚度调整锁舌的伸出长度，只需要修改锁舌部分的拉伸特征尺寸即可，不需要改动整体安装结构，通用性较强；如果应用在有防静电要求的电气设备场景，只需要将原材料更换为防静电工程塑料，不需要调整结构尺寸即可直接适配，不需要重新开模。日常使用过程中，这类塑料锁具不需要额外的维护，只需要定期清理锁舌缝隙内的积尘即可，相比金属锁具不会出现锁孔堵塞、钥匙丢失的问题，操作门槛更低，非专业运维人员也能快速完成开合操作。
