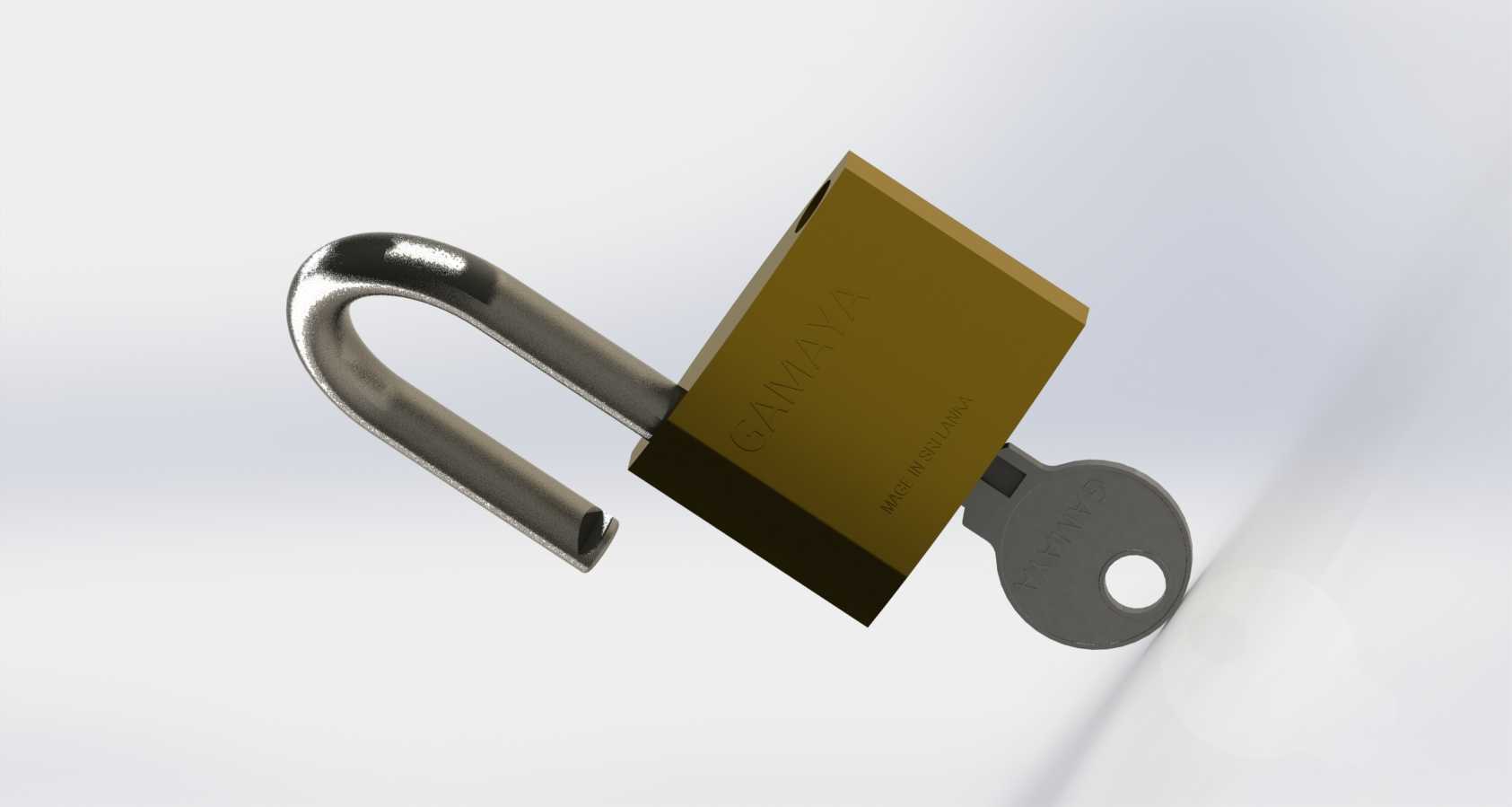

黄铜弹开式防盗挂锁结构设计

　　日常运维场景里，这类挂锁的适配边界非常宽，从户外厂区的设备箱柜、仓储笼的搭扣锁合，到施工场地临时配电箱的防误开管控，再到民用场景里的储物柜门、户外工具箱锁止，都能看到这类结构的应用。不同于电子锁需要供电、怕潮湿粉尘的特性，纯机械结构的挂锁在无供电、高湿度、多粉尘的户外工况下，可靠性优势非常明显，不需要定期维护供电模块，也不用担心电路受潮失效，只要锁芯弹子没有被异物堵塞，就能长期稳定实现锁止功能。

　　从结构设计逻辑来看，这款挂锁采用黄铜作为锁体主体材质，一方面是利用黄铜本身的自润滑特性，降低锁芯弹子在锁体内腔滑动的摩擦阻力，长期插拔钥匙也不会出现卡滞问题；另一方面黄铜的耐锈蚀表现优于普通碳钢，在户外雨淋、高盐雾的工况下，不会像铁质锁体那样短时间就出现锈死无法开启的问题，锁体表面做了钝化处理，进一步提升抗腐蚀能力。锁梁采用淬硬合金钢材质，表面做镀铬处理，既保证了抗剪切、抗撬扭的结构强度，又能避免长期户外使用出现锈蚀，影响锁梁弹出的顺畅度。锁梁和锁体的配合间隙控制在0.1mm以内，既保证锁梁转动、弹出的活动余量，又能避免异物通过间隙进入锁体内部，堵塞锁芯结构。

　　锁芯采用标准弹子结构设计，不同高度的弹子在弹簧作用下卡入锁梁的卡槽内，实现锁止状态，当匹配齿形的钥匙插入锁芯时，钥匙的齿形会将所有弹子顶到齐平的分界位置，此时转动锁芯就可以带动弹子缩回锁体内腔，解除对锁梁的限位，锁梁在底部弹簧的作用下自动弹起，完成开启动作。这种弹子锁芯的结构经过上百年的应用验证，加工工艺成熟，故障率极低，只要钥匙齿形没有出现严重磨损，就能保证数万次的插拔开启寿命。钥匙采用扁平式设计，齿形冲压成型，边缘做了倒角处理，插入锁芯时不需要刻意对准方向，盲插也能顺利到位，适配运维人员戴手套操作的场景，不需要摘下手套就能完成开锁、上锁动作。

　　从安装适配的尺寸边界来看，这款挂锁的锁梁净空高度设计为25mm，锁梁直径6mm，可以适配厚度在20mm以内的搭扣、锁鼻，常规的配电箱搭扣、仓储笼锁扣、柜门搭扣都能直接穿过，不需要额外改造原有锁止位。锁体整体为35mm见方的立方体结构，边角做了R3的圆角处理，不会因为尖锐边角划伤操作人员，也能减少磕碰时的应力集中，避免锁体外壳被砸裂。锁体底部的钥匙孔做了下沉式设计，钥匙孔外围有一圈凸起的挡边，可以减少雨水、粉尘直接灌入锁芯，在户外使用时，雨水会顺着锁体外壁流走，不会积在钥匙孔位置，降低锁芯生锈卡滞的概率。

　　在实际选型适配的时候，需要注意使用场景的锁鼻内径，如果锁鼻内径小于7mm，就无法穿过这款挂锁的锁梁，需要更换更小规格的锁具；如果是用于高防盗要求的场景，还可以选择锁梁加硬、弹子数量更多的升级版本，但常规的厂区运维、民用储物场景，这款结构的挂锁已经能满足防误开、防随手撬动的安全要求。不同于大型工业锁具需要配套安装支架，这类挂锁属于无源独立锁具，不需要在被锁物体上做额外的安装结构，只要有匹配的穿孔搭扣就能直接使用，部署非常灵活，临时锁止需求可以随时挂装，不需要的时候可以直接取下，不会在被锁设备上留下多余的安装结构。

　　从建模的结构细节来看，锁体内部的弹子孔、弹簧腔的同轴度要求控制在0.05mm以内，否则会出现弹子卡滞、钥匙插拔不顺的问题；锁梁的两个插脚长度差控制在0.2mm以内，保证上锁时两个插脚能同步卡入锁体的锁孔，避免出现单边卡滞导致锁梁无法落位的问题；锁芯和锁体的配合采用间隙配合，配合间隙0.03mm，既保证锁芯转动顺畅，又不会出现晃动间隙过大导致的防盗性能下降。锁梁底部的弹簧采用不锈钢压簧，弹簧的预紧力设置为15N，保证开锁时锁梁能顺利弹起，同时不会因为预紧力过大导致上锁时需要用力按压才能锁止。
