可拆卸式铝合金工业柜门合页结构

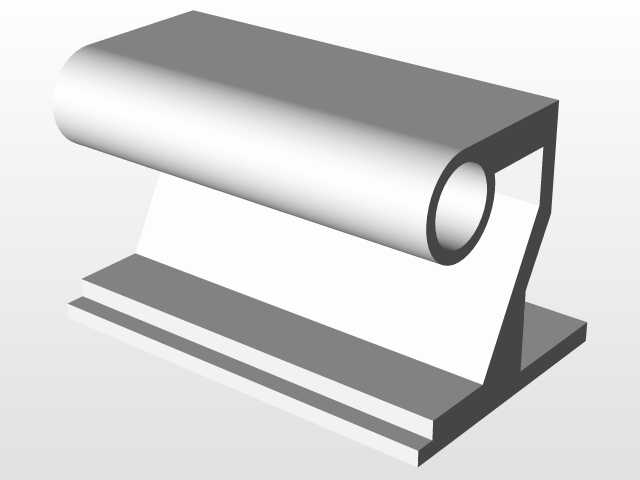

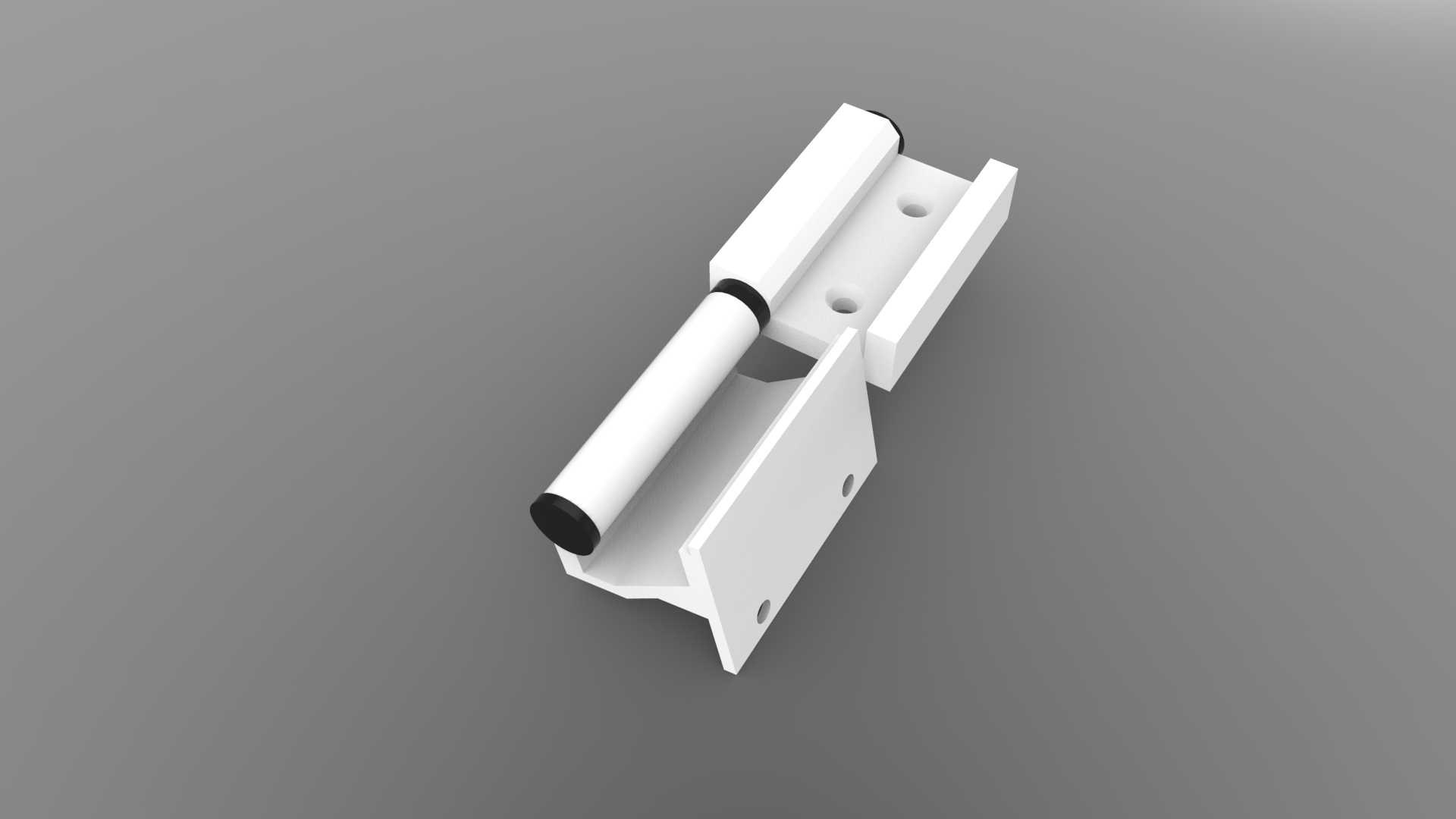

　　这款铝制铰链的设计初衷，是解决工业设备侧装柜门频繁开合带来的连接件磨损、拆装维护不便的痛点，在自动化设备护罩、电气柜箱体、轻型铝型材框架设备上的应用占比极高，尤其是需要频繁拆卸柜门做内部元器件检修、线路调整的场景，这种脱卸式结构的优势远高于传统固定式合页。从结构设计逻辑来看，整体采用分体式布局，分为带转轴套的固定页与带转轴的活动页两个部分，固定页可预先通过沉头螺丝安装在设备框架的安装面上，活动页则固定在柜门侧缘，安装时直接将活动页的转轴对准固定页的轴套插入即可完成柜门装配，不需要反复对齐拧螺丝，后期拆卸柜门时也无需拧下全部安装螺丝，直接向上抬起柜门就能将活动页从轴套中脱出，大幅降低设备运维阶段的拆装工作量。

　　转轴部位特意增加了耐磨衬套结构，避免铝合金基材直接摩擦产生铝屑，既降低开合过程的阻尼感，也能延长整体使用寿命，避免长期使用后转轴间隙变大导致柜门下垂、错位的问题。安装边界方面，固定页与活动页均设计了两个沉头安装孔，孔位间距适配主流30系列、40系列工业铝型材的槽口间距，也可直接安装在厚度1.5mm以上的冷轧钢柜体侧板上，安装面做了铣平处理，保证安装后与安装面完全贴合，不会出现翘边、应力集中的问题。整体外形采用直角折弯结构，闭合状态下合页突出安装面的厚度控制在12mm以内，不会在设备外侧形成突兀的凸起，避免人员通行时发生磕碰，也能适配设备外装安全护罩的安装间隙要求。开合过程中，转轴的转动间隙控制在0.1mm以内，

　　柜门闭合后不会出现左右窜动的问题，配合柜门的密封胶条可以实现稳定的压紧密封，满足电气柜IP54以上的防护等级要求。在实际选型应用中，这款铰链单页的承重能力可达15kg，单扇柜门搭配2个该型号铰链即可满足常规轻型柜门的承重需求，如果柜门宽度超过600mm或者重量超过25kg，可以等间距增加1个铰链做承重补强，避免长期开合导致合页变形。设计阶段特意将所有棱边做了R1.5的圆角处理，没有尖锐的毛刺棱角，安装和使用过程中不会划伤操作人员的手部，表面采用阳极氧化处理，在常规工业车间的温湿度环境下不会出现氧化锈蚀的问题，也可以适配洁净车间、食品加工设备的卫生要求，不会因为涂层脱落产生异物污染。不同于民用家具的合页结构，

　　这款工业用铰链没有设置自闭合弹簧结构，开合过程的阻尼完全来自转轴衬套的摩擦力，柜门可以停留在0-180度范围内的任意开合角度，方便操作人员在检修设备时固定柜门位置，不需要额外设置柜门支撑结构。在三维建模过程中，所有安装孔位、转轴配合尺寸、折弯圆角都按照实际加工公差做了参数化设置，固定页与活动页的配合间隙预留了0.2mm的装配余量，既保证转动顺畅，也不会出现晃动旷量，模型中还原了衬套的装配位置与安装沉孔的深度，设计人员在做整体设备布局时，可以直接调用该模型做干涉检查，提前确认柜门开合过程中不会与设备周边的管线、操作按钮、外接接头发生碰撞，也能准确核算柜门安装后与框架之间的预留间隙，避免后期装配时出现尺寸不匹配需要返工修改结构的问题。针对铝型材框架的安装场景，模型中也预留了对应T型螺栓的安装让位空间，安装时不需要在铝型材上额外做打孔攻丝处理，直接将T型螺栓卡入铝型材槽内对准合页安装孔锁紧即可，大幅提升现场装配的效率。
