住宅阳台玻璃防护栏杆结构设计

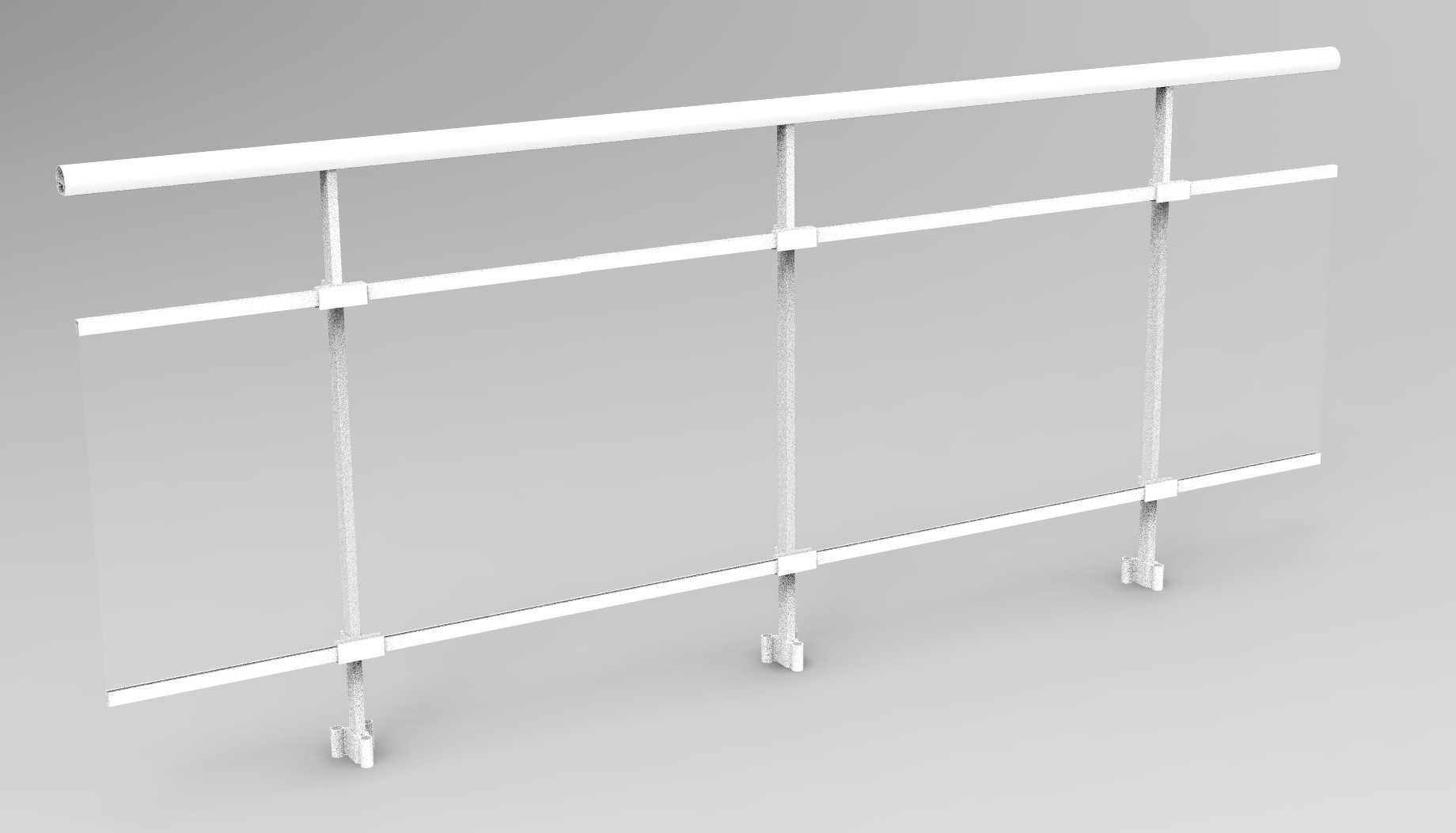

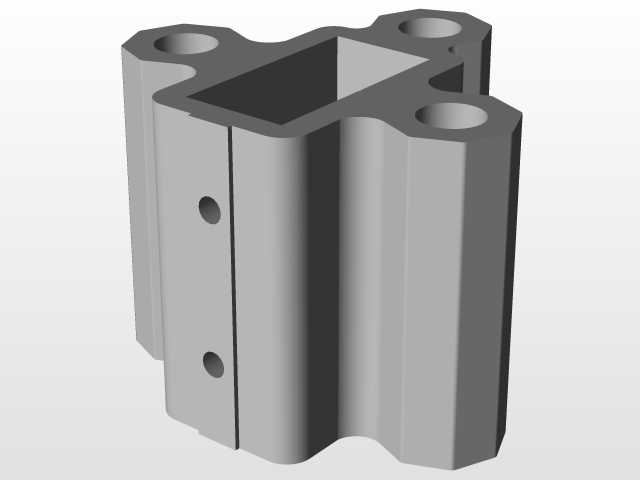

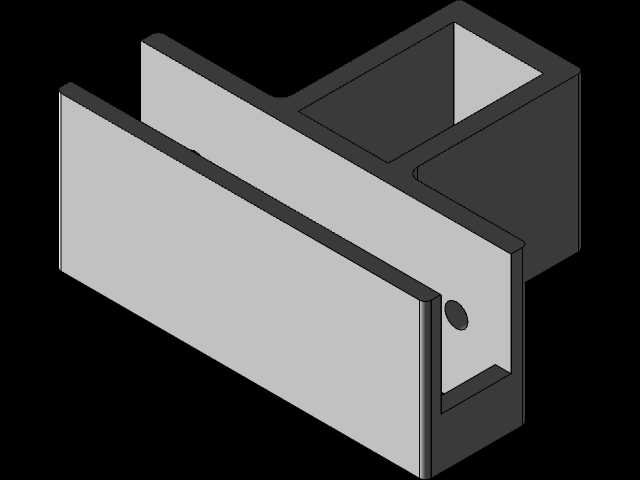

日常做住宅配套构件建模时，阳台栏杆是很常见的品类，这类构件首先要匹配民用住宅的阳台临边防护场景，不管是封闭阳台还是开放式阳台，临边位置都需要设置防护结构，避免人员坠落，同时还要兼顾外立面的视觉通透感，所以搭配玻璃栏板的款式是目前商品住宅里应用占比很高的类型。这款栏杆的结构采用横向杆件加竖向支撑的组合形式，最上方的扶手采用圆管截面，握持手感圆润，日常倚靠或者手扶的时候不会有尖锐棱角的不适感，扶手的安装高度匹配常规住宅临边防护的要求，距离完成地面的高度符合民用建筑设计的防护规范，避免高度不足带来的安全隐患。中间设置两道横向连接杆件，一方面是给竖向支撑做拉结，提升整体框架的抗侧推刚度，另一方面也能避免栏板区域出现过大的镂空间隙，防止儿童攀爬或者物品从间隙坠落。竖向支撑柱采用等间距布置，柱脚位置设计了专用的落地固定支座，支座通过膨胀螺栓和阳台结构地面连接，安装时不需要在地面做复杂的预埋，后期更换维护也很方便，支座的造型做了收边处理，不会突出尖锐的边角，避免磕碰伤人。横向杆件和竖向立柱的连接位置采用专用的卡扣式连接件，不需要现场焊接，安装时直接卡接固定后再做紧固，装配效率很高，也能避免焊接带来的焊疤打磨、防锈处理等额外工序，连接件的尺寸和杆件外径精准匹配，装配后没有明显的晃动间隙，整体框架的整体性很好。栏板部分采用玻璃嵌入的安装形式，玻璃卡槽集成在横向杆件和竖向立柱的对应位置，安装时直接将钢化玻璃插入卡槽后打密封胶固定即可，玻璃栏板的设计不会遮挡阳台的采光和视线，相比全金属栏杆的封闭感，这种款式能让阳台空间显得更开阔，外立面看起来也更简洁清爽。设计这类栏杆的时候，首先要考虑安装边界的适配性，常规住宅阳台的进深从1.2米到1.8米不等，单组栏杆的长度可以根据现场实际尺寸做模块化拼接，横向杆件可以按需裁切，竖向立柱的间距控制在安全范围内，不需要额外增加支撑也能保证结构强度。扶手的圆管直径选择符合人体工程学的尺寸，成年人手掌握持的时候能完全贴合，不会因为直径太粗握不住或者太细手感单薄。柱脚支座的固定孔位做了长圆孔设计，现场安装时可以微调安装位置，抵消地面施工的尺寸误差，降低现场安装的对位难度。所有外露的金属构件表面都做了平整处理，没有毛刺或者锐角，日常使用过程中不会刮伤衣物或者皮肤。横向杆件的排布间距也做了优化，避免出现可以踩踏的横向连续面，防止儿童攀爬翻越，符合防护构件的安全设计要求。这类栏杆除了住宅阳台之外，也可以用在露台、连廊、室内挑空平台的临边防护位置，结构形式通用，只需要根据不同的安装场景调整整体高度和杆件长度即可，模块化的设计能大幅降低生产和安装的成本，也能减少现场施工的工作量。建模的时候要特别注意各个连接件的配合公差，卡扣和杆件的配合间隙要控制在合理范围，既不能过紧导致装配困难，也不能过松导致连接后出现旷量，柱脚支座和立柱的连接位置要做加强处理，承受水平推力的时候不会出现连接处断裂的情况。玻璃卡槽的深度要足够，保证玻璃嵌入后有足够的固定深度，避免受外力后玻璃从卡槽中脱出，密封胶的预留槽也要做出来，方便现场打胶密封，防止雨水渗入卡槽内部造成金属构件锈蚀。
