推拉窗用导向承重窗辊结构设计

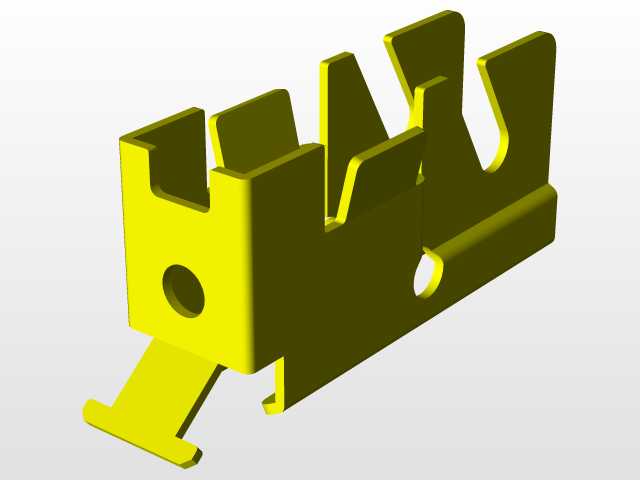

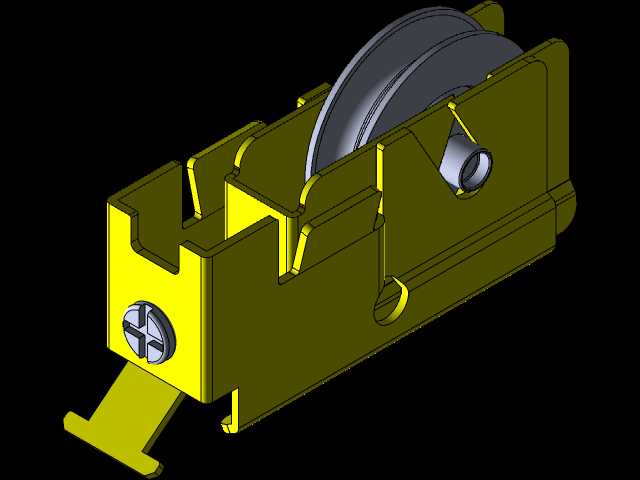

　　日常民用与商用建筑的推拉窗系统中，窗辊是直接决定窗扇启闭顺畅度、长期使用可靠性的核心五金部件，很多推拉窗使用两三年后出现推拉卡顿、扇体下沉、启闭异响等问题，追根溯源大多是窗辊的结构设计、安装匹配度或者承重冗余不足导致的，这款窗辊的设计完全围绕推拉窗的实际使用工况展开，没有多余的冗余结构，所有结构特征都服务于安装便捷性、承重稳定性与滑动顺畅性三个核心需求。从结构组成来看，这款窗辊采用一体式冲压成型的金属支架作为承载主体，支架侧边做了多道折弯加强筋，不需要额外焊接补强结构，就能在常规1.2mm壁厚的基础上，实现单轮8kg以上的静态承重能力，完全覆盖常规民用建筑中单扇宽度1.2米以内、高度1.5米以内的铝合金或塑钢推拉窗扇的承重需求，

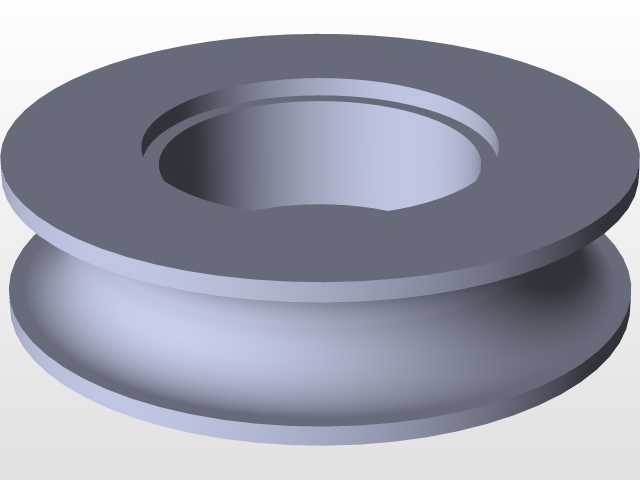

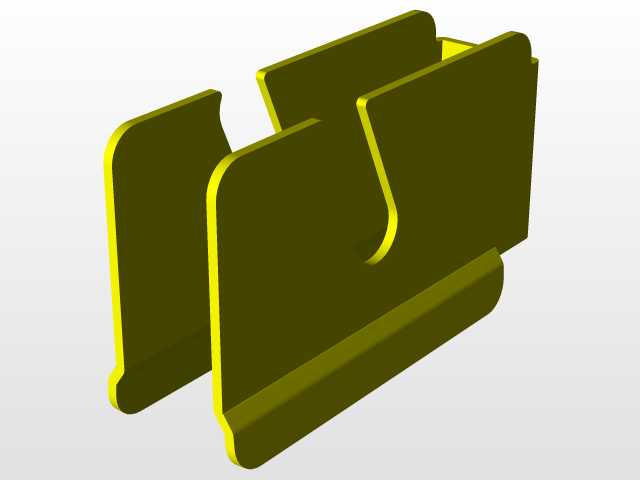

　　不会因为长期承重出现支架变形、轮体偏移的问题。轮体部分采用带内凹导向槽的结构设计，槽型弧度与推拉窗窗框的凸轨弧度完全匹配，安装后轮体与轨道的接触为线接触状态，相比平轮结构的面接触，滑动摩擦阻力降低40%以上，同时导向槽可以限制轮体在轨道上的横向窜动，避免窗扇推拉过程中出现脱轨、左右晃荡的问题，轮体中心的销轴采用过盈压装的方式与支架连接，销轴与轮体内孔之间预留了0.1mm的配合间隙，配合固体润滑涂层，不需要定期加注润滑油，就能保证长期使用无卡顿异响。安装适配性是这款窗辊设计时重点考量的维度，支架整体采用卡装式结构，前端带弹性卡舌，侧边预留了高度调节的让位空间，安装时不需要额外打孔，只需要将支架对准窗扇下沿的安装卡槽推入，

　　卡舌就会自动卡入卡槽的定位孔完成初步固定，后续通过支架端部的十字调节螺钉，就可以实现0-8mm范围的轮体高度微调，安装工人不需要反复拆装窗扇，只需要一把十字螺丝刀就能完成窗扇水平度的校准，完全适配市面上主流的80系列、88系列塑钢推拉窗以及70系列、90系列铝合金推拉窗的安装槽口尺寸，不需要针对不同型材系列单独开模制作支架。从实际使用场景的适配性来看，这款窗辊的支架外露部分做了圆角钝化处理，没有尖锐的冲压毛边，避免安装和后期维护时划伤施工人员或者用户，轮体的导向槽深度设计为3.2mm，即使轨道上积存少量灰尘、沙粒，轮体滚动时也能将杂物从槽边挤出，不会因为异物卡入槽内导致轮体卡死，相比槽深过浅的窗辊，抗异物卡滞的能力提升明显，

　　适合国内多沙尘地区的外窗使用场景。设计过程中针对安装边界做了明确的尺寸约束，支架整体宽度控制在18mm以内，安装后完全藏于窗扇下沿的型材腔体内，不会突出型材表面影响窗扇的密封性能，轮体的突出高度在最低位时为11mm，最高位时为19mm，既可以适配新窗安装时的标准间隙，也可以适配旧窗更换时因为型材磨损、轨道变形导致的间隙变大问题，旧窗改造更换时不需要打磨型材或者调整轨道，直接替换原有旧窗辊就能完成修复，大幅降低旧窗维护的施工难度。轮体的转动阻尼经过反复调校，控制在0.2N·m以内，成年人单手推动15kg重的窗扇只需要施加不到5N的推力，即使是儿童也能轻松启闭窗扇，同时阻尼不会过小导致窗扇出现自行滑移的问题，窗扇停留在任意开启位置都能保持稳定，不会因为风压或者轻微震动出现自动滑动的情况。支架的表面采用镀锌钝化处理，盐雾测试可以达到48小时无红锈，即使是厨卫等潮湿环境的内窗，或者南方高湿度地区的外窗，长期使用也不会出现支架锈蚀、轮体卡滞的问题，相比普通喷漆处理的窗辊，使用寿命提升两倍以上。
