推拉门窗用铜轮镀锌支架窗辊结构

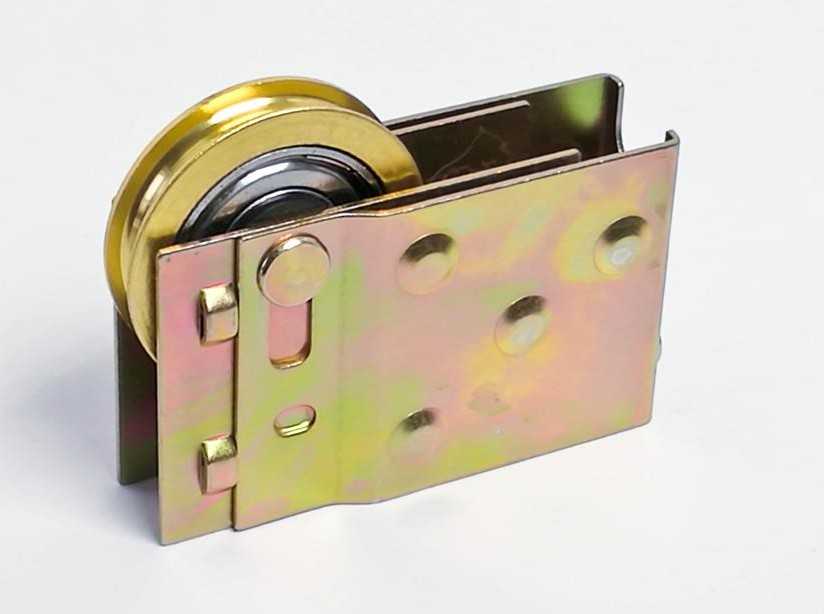

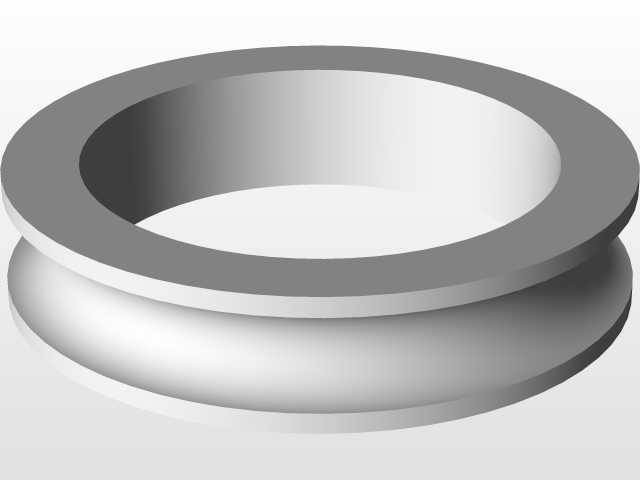

在民用建筑推拉门窗、商用隔断移门的滑动支撑体系里，窗辊是直接决定门扇窗扇启闭顺畅度、承重稳定性与长期使用寿命的核心执行部件，区别于外露式简易滑轮，这款采用镀锌冲压支架内嵌铜质轮体的窗辊，主要适配铝合金型材、塑钢型材的推拉门窗下轨安装场景，部分重型隔断移门的上轨导向位也可选用同结构不同尺寸的变体型号。从实际工况适配角度看，推拉门窗的日常使用中，窗辊需要长期承受门扇窗扇的垂直静载荷，同时要抵消启闭过程中产生的水平侧向力，还要耐受轨道内积灰、轻微锈蚀、雨季凝水带来的工况劣化，这也是这款产品在结构设计上做多层适配的核心出发点。轮体采用H59黄铜材质加工，轮面做圆弧过渡处理，匹配市面上绝大多数凸轨、平轨的门窗轨道截面，黄铜材质本身具备自润滑特性，即便长期使用后润滑脂干涸，也不会出现金属轮与金属轨道硬摩擦产生的尖锐异响，同时铜质轮体的硬度低于铝合金轨道，磨损优先发生在可更换的窗辊上，避免轨道磨损后需要整体更换门窗框的高额维护成本，轮体内部嵌装深沟球轴承，轴承内圈与支架上的固定铆钉过盈配合，转动间隙控制在0.02mm以内，既保证转动顺滑无卡滞，又避免间隙过大导致门扇晃动。支架部分采用1.2mm厚冷轧钢板整体冲压成型，表面做彩锌钝化处理，盐雾测试时长可满足常规室内外门窗的防锈要求，冲压成型的支架上预留三个圆形安装孔与一个腰型调节孔，腰型孔的调节行程为8mm，安装时可以通过腰型孔调整窗辊的伸出高度，适配不同框型的安装间隙，同时抵消型材加工、现场安装带来的尺寸误差，保证四个角位的窗辊受力均匀，避免出现单轮过载提前失效的问题。支架侧边做两次90度折弯形成U型包覆结构，将轮体的两侧完全包覆在内，既可以阻挡轨道上的灰尘、毛絮进入轴承内部延长维护周期，又能在轮体承受侧向力时提供足够的支撑刚度，避免支架变形导致轮体脱轨。从安装边界尺寸来看，这款窗辊的整体安装高度为22mm，支架主体宽度为38mm，长度为60mm，适配型材内腔高度大于24mm、宽度大于40mm的推拉门窗型材，轮体直径为27mm，轮面宽度为6mm，适配轨道宽度在5-8mm之间的常规门窗轨道，单轮额定静载荷为15kg，常规双扇推拉窗单扇配置两个窗辊即可满足承重需求，重型门扇可根据重量增加窗辊配置数量。在结构设计的细节处理上，支架上的固定铆钉采用旋铆工艺加工，铆接后轴承内圈无轴向窜动，同时不会因为铆接力过大导致轴承卡滞，轮体与支架两侧的间隙控制在0.5mm，既不会因为间隙过小出现轮体与支架摩擦，又能避免间隙过大导致杂物卡入轮体缝隙。实际选型应用中，需要注意根据门扇窗扇的总重量核算所需窗辊的总承重能力，预留至少30%的载荷余量，同时安装时要保证同一扇下的所有窗辊轮面处于同一水平面上，避免出现个别轮体悬空不受力的情况，调节高度时要保证两侧窗辊的伸出量一致，避免门扇倾斜导致启闭阻力增大。这类窗辊的三维建模过程中，需要重点还原支架的冲压折弯特征、腰型孔的位置尺寸、轮体的圆弧面轮廓以及轴承的装配间隙，建模时可以先绘制支架的平板展开图，再通过钣金折弯特征生成支架主体，之后依次装配铆钉、轴承、铜轮，还原实际装配的约束关系，方便后续做装配干涉检查、承重受力仿真，也可以直接导出工程图用于加工生产或者配件选型匹配。
