摩托古兹大冲程发动机曲轴结构设计

在大排量摩托车动力总成的开发环节，曲轴作为把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构设计合理性直接决定了发动机的动力输出特性、运转平顺性与整机使用寿命。这款适配Moto GUZZ机型的曲轴，针对大冲程动力需求做了针对性的结构优化，冲程参数达到96毫米，对应的曲柄销偏心距设计为48毫米，相比常规同排量机型的曲轴，更长的行程设计可以在中低转速区间获得更充沛的扭矩输出，适配巡航类摩托的低扭骑行需求，日常骑行时不需要频繁拉高转速就能获得足够的动力响应，更适合长途巡航、复杂路况下的动力输出场景。

从实际装机的应用场景来看，这类大冲程曲轴主要搭载在大排量V型双缸摩托的动力单元上，工作过程中需要承受活塞连杆组件传递来的周期性爆发压力，同时还要平衡高速旋转过程中产生的往复惯性力与旋转惯性力，因此在结构设计阶段，首先要确认的就是曲柄臂的配重结构，每侧曲柄臂的配重块都经过偏心质量匹配，抵消活塞、活塞销、连杆小端往复运动产生的一阶惯性力，减少发动机运转过程中的振动传递，避免振动通过曲轴箱体传递到车架，影响骑行舒适性。曲轴的主轴颈与曲柄销的过渡位置都设计了大圆角过渡结构，避免应力集中导致的疲劳断裂，这也是大扭矩输出曲轴设计的核心细节，毕竟大冲程机型的燃烧爆发压力作用在曲柄销上的力矩更长，相同缸压下曲轴承受的弯曲载荷比短冲程机型更高，圆角滚压强化的结构预留也在建模阶段做了对应考虑，匹配后续加工工艺的需求。

从安装边界来看，这款曲轴的轴向定位尺寸完全适配对应机型的曲轴箱腔体，主轴颈的直径、轴瓦安装位的宽度都和原厂箱体的轴瓦座匹配，不需要额外修改箱体结构就能完成装配，曲轴前端的正时驱动齿轮安装位、后端的离合器安装花键都做了精准的结构还原，装配时可以直接匹配原厂的正时系统、离合组件，不需要做额外的适配加工。油道设计上，主轴颈到曲柄销的斜向油道完全贯通，发动机工作时压力机油可以从主油道通过主轴颈油孔进入曲轴内部油道，直接输送到曲柄销位置，给连杆大头轴承提供持续的压力润滑，避免高负荷下连杆轴承出现干磨烧蚀的问题，油道的进出口位置都做了倒角处理，减少机油流动的阻力，保证高转速下的机油供给量充足。

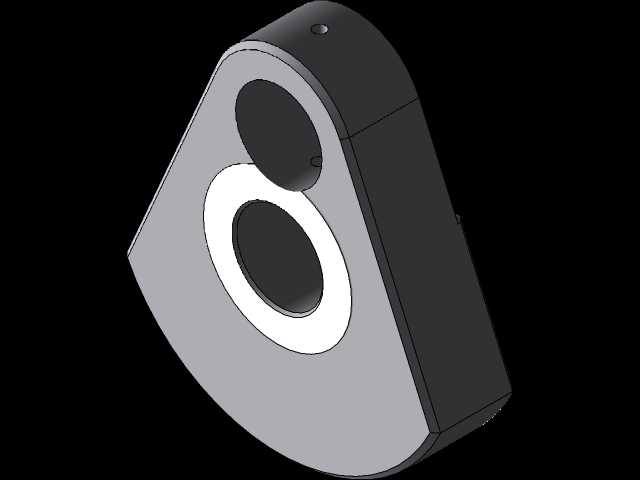

在建模过程中，首先要确定的是曲轴的旋转中心轴线，以此为基准定位两端主轴颈的同轴度，再根据冲程参数确定曲柄销的中心位置，保证两侧曲柄销的位置精度符合双缸机的点火相位要求。曲柄臂的外形设计在满足配重需求的前提下，尽可能做了轻量化的结构优化，去除非承载区域的多余材料，降低曲轴自身的旋转惯量，让油门响应的速度更快，同时也不会降低曲柄臂的结构强度，配重块的外形轮廓经过动平衡匹配，在装机前的动平衡测试环节，只需要在配重块的预留去重位置去除少量材料就能达到动平衡精度要求，减少后续加工的工作量。曲轴的轴向止推面位置设计在中间主轴颈的两侧，匹配止推片的安装尺寸，控制曲轴运转过程中的轴向窜动量在合理范围内，避免轴向窜动过大导致的齿轮偏磨、离合分离不彻底等问题。

从实际使用的工况角度考虑，这类大冲程曲轴的常用工作转速区间集中在三千转到六千转，相比高转机型的曲轴，其承受的扭矩冲击更大，因此在曲柄销与主轴颈的表面硬度预留上，也匹配了对应的热处理工艺需求，建模时保留了表面淬火层的加工余量，保证成品零件的表面硬度满足高负荷运转的耐磨需求。连杆大头的安装宽度与曲柄销的长度匹配，装配后连杆侧隙控制在合理范围，既不会因为间隙过小导致连杆转动卡滞，也不会因为间隙过大产生额外的敲击异响。
