LED功率发射二极管用长条形铝制散热件

　　在中小功率LED照明、信号指示类产品的结构设计环节，散热部件的选型与适配直接决定了发光器件的工作寿命与光衰表现，这款长条形铝制散热件正是针对贴片式功率发射二极管的散热需求开发的结构件。从实际应用场景来看，这类散热件常被用在长条型LED灯条、线性投光灯、工业设备信号指示条、显示屏侧边背光模组这类需要沿长度方向排布多颗功率二极管的产品中，相比零散的独立散热片，一体化的长条形结构可以减少装配工序，同时让整排二极管的散热路径保持一致，避免局部器件因为散热条件差异出现提前光衰的问题。

　　从功能特性上看，这款散热件采用挤压铝型材工艺成型，基材的导热系数能够满足常规功率等级二极管的热传导需求，表面的多道平行鳍片结构沿着散热件的长度方向延伸，一方面增大了和空气的接触换热面积，另一方面鳍片的走向和产品内部自然对流的气流方向平行，不会额外增加风阻，在无强制风冷的自然散热场景下也能保证热量顺利散出。散热件的基底部分做了平整处理，和二极管的铝基板或者器件散热面接触时，只需要涂抹薄薄一层导热硅脂就能填充微观间隙，降低接触热阻，避免热量在结合面堆积。

　　设计思路上，这款散热件没有采用复杂的异形鳍片或者额外的嵌装结构，完全依托常规铝挤压工艺的成型特点做结构优化，鳍片的厚度、间距都匹配挤压生产的工艺公差要求，不会出现薄壁鳍片成型残缺、鳍片间距过小导致后期阳极氧化处理时积液的问题。基底的厚度经过热阻核算，能够保证单颗二极管工作时产生的热量可以沿着基底长度方向快速均温，不会出现热源正下方温度过高、两端区域温度偏低的热量分布不均问题，充分利用整个散热件的换热面积。

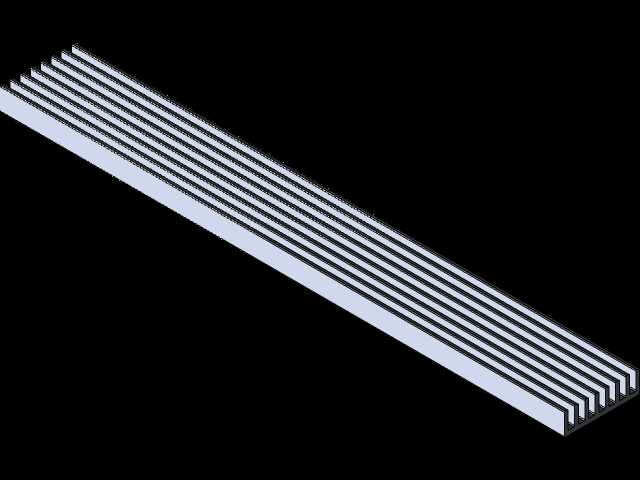

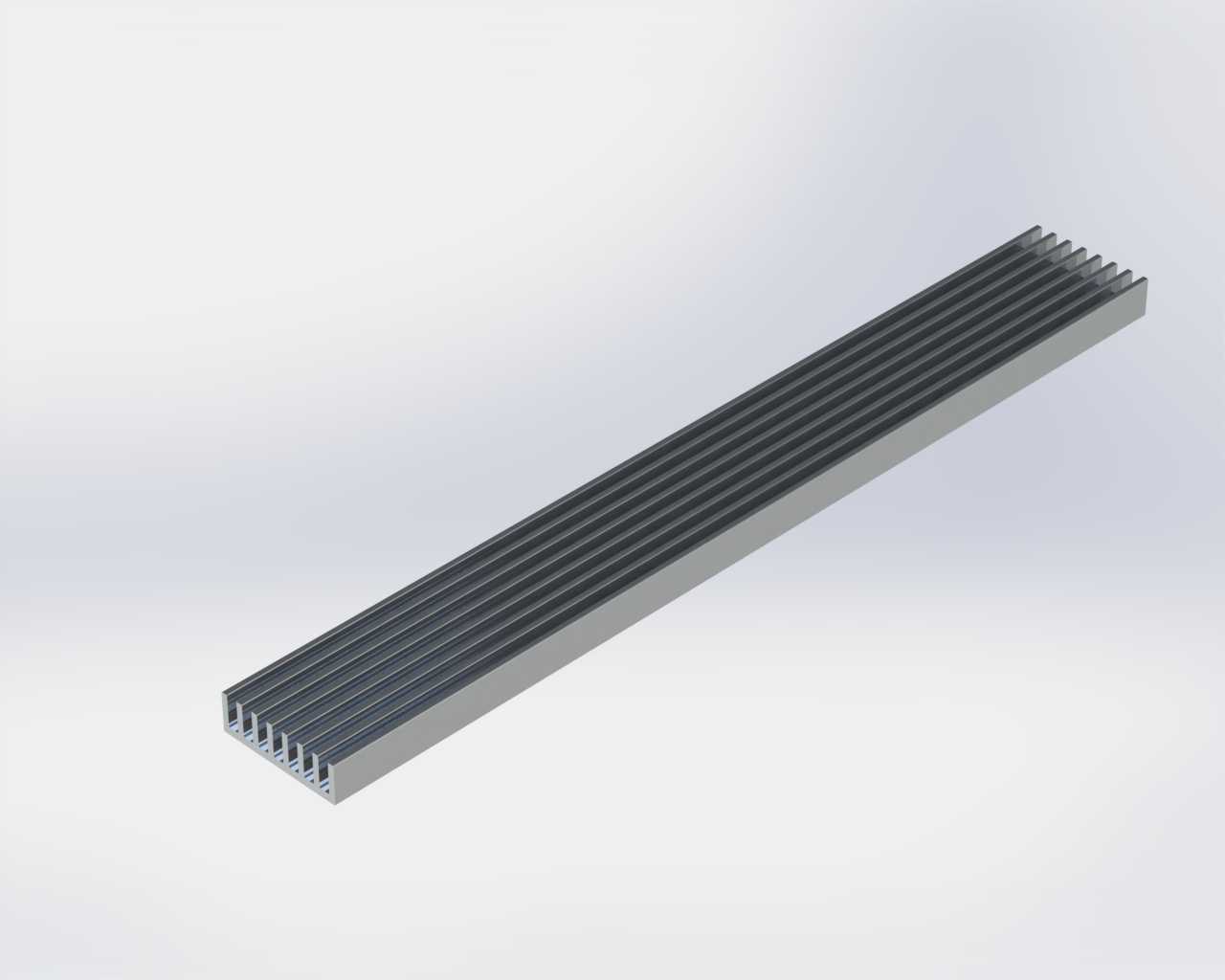

　　外形尺寸与安装边界方面，这款散热件的截面尺寸为20mm宽、6mm高，整体长度为150mm，属于窄薄型的长条散热件，适配安装空间局促的线性LED产品。安装时可以通过背面贴装导热双面胶直接固定在铝基板上，也可以在散热件两端预留的安装位打微型螺丝固定，不会占用过多的产品内部高度空间。鳍片的高度控制在4mm以内，既保证了足够的换热面积，也不会因为鳍片过高导致运输、装配过程中出现鳍片弯折变形的问题，适合批量自动化装配的生产场景。在实际选型时，设计人员可以根据自身产品的长度需求，对整根型材做定长裁切，不需要额外开模，能够大幅缩短小批量产品的开发周期，同时降低定制散热件的开模成本。对于排布密度不高、单颗功率在0.5W以下的发射二极管阵列，这款散热件的换热能力完全可以满足器件结温控制要求，不需要额外增加风扇等主动散热部件，能够有效降低产品的整体成本与运行噪音。
