桌面级小型数控雕刻机结构设计方案

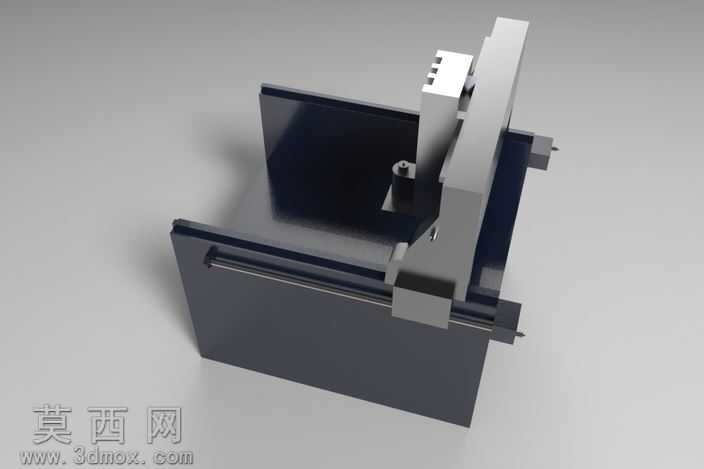

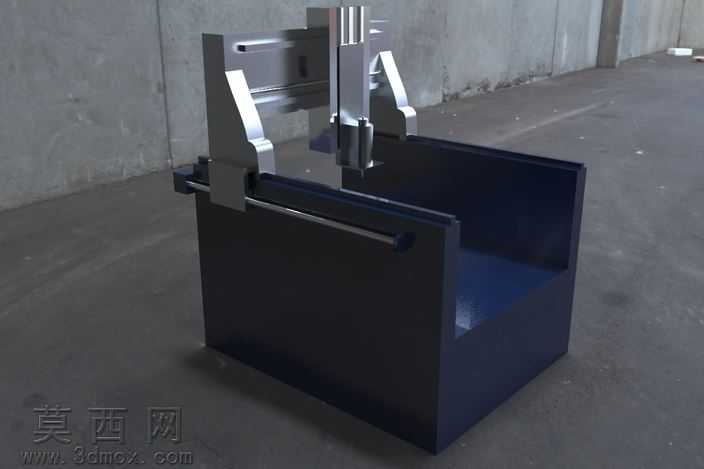

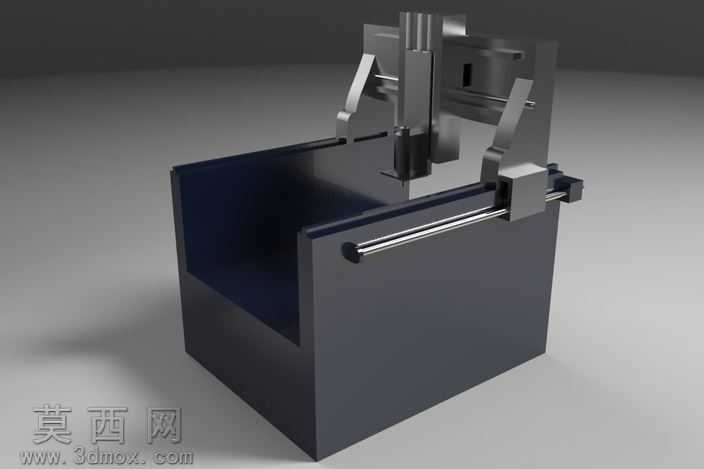

本作品为桌面级小型数控雕刻机的三维结构设计方案，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配逻辑，对每一个零部件的配合公差、安装定位都做了精细化设定，确保模型可直接导出工程图用于实际加工生产。模型整体采用龙门式移动结构设计，底座部分选用厚重的箱式铸铁结构建模，赋予高粗糙度的铸铁材质，搭配深灰色哑光金属质感渲染，模拟实际设备的高刚性底座特性，有效降低雕刻作业时的振动幅度，提升加工精度。横向X轴传动部分采用双直线导轨搭配滚珠丝杠的结构建模，导轨赋予抛光镀铬金属材质，丝杠做了精细化的螺纹特征建模，滑座部分设置了对应的滑块安装位、锁紧结构，确保横向运动的平稳性。纵向Y轴传动集成在龙门横梁上，同样采用直线导轨加丝杠的传动结构，Z轴滑台搭载雕刻主轴安装座，安装座预留了标准主轴的装夹孔径、固定螺丝孔位，可适配常规的风冷雕刻主轴。模型的龙门立柱部分做了加强筋结构设计，赋予铝合金阳极氧化的银灰色金属材质，在保证结构刚性的同时降低整体设备重量，适合桌面场景放置。渲染阶段采用工作室三点布光方案，主光源从斜上方45度照射，突出金属部件的质感与结构棱角，辅光源补亮暗部细节，避免结构死角出现死黑区域，背景采用浅灰色渐变背景，让设备主体结构更加突出。设计思路上，这款小型雕刻机定位面向个人DIY、小型加工坊的轻量加工场景，可对木材、亚克力、软金属等材质进行平面雕刻、浮雕、切割作业，整体结构紧凑，占地面积小，传动结构布局合理，各轴的运动行程经过优化，在有限的体积内最大化加工幅面，同时预留了电控元件的安装空间，可方便后续加装步进电机、驱动器、控制主板等电控部件，完成从结构模型到实际可运行设备的转化。建模过程中对所有标准件如螺丝、导轨滑块、丝杠螺母都做了符合国标尺寸的建模，装配体采用自下而上的建模方式，先完成单个零件的建模，再按照实际装配顺序添加配合约束，确保整个装配体不存在干涉问题，可直接用于运动仿真验证，模拟各轴的运动行程、限位位置，验证结构设计的合理性。
