1200幅面龙门式数控雕刻机结构设计

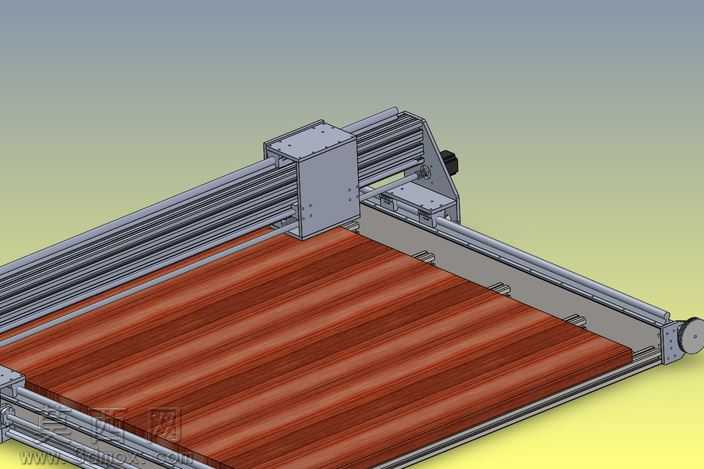

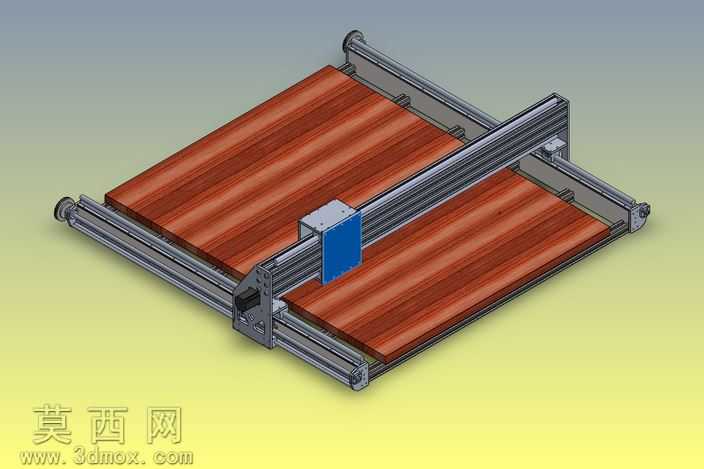

本作品为1200×1200加工幅面的龙门式数控雕刻机三维建模成果，建模过程严格遵循实际加工设备的设计逻辑，完整还原了设备的核心机械结构与功能布局。建模阶段首先搭建整体框架基准，采用线性导轨作为X、Y、Z三个运动轴的导向部件，精准匹配导轨的安装孔位、滑块配合尺寸，确保各轴运动行程符合设计要求：其中Z轴设计200毫米的有效加工行程，可满足不同厚度工件的雕刻、铣削加工需求。模型完整呈现了龙门移动的结构形式，两侧Y轴导轨平行布置于床身两侧，承载龙门横梁的纵向运动，X轴导轨集成于横梁之上，搭载Z轴滑座实现横向进给，各运动轴的传动部件、安装座、连接紧固件均按照实际装配关系逐一建模，无结构缺失或装配错位问题。材质渲染阶段，针对设备不同部件的实际材质进行区分设置：床身工作台面采用红棕色实木纹理材质，还原木工雕刻机常用的台面铺装效果；导轨、传动光轴、安装角码等金属结构件采用银灰色金属材质，搭配合理的粗糙度与反光参数，呈现铝合金、钢材的真实质感；主轴安装座的蓝色护板、各部位的紧固螺丝均设置对应材质，整体渲染效果层次分明，可清晰区分不同功能部件。核心功能部件方面，模型搭载3kw功率、25000rpm转速的水冷主轴，完整还原主轴的安装固定结构、冷却管路接口布局；同时在X、Y轴的行程极限位置设计了限位开关安装位，明确标注限位部件的安装位置与触发结构，为设备的电气控制布局提供结构参考。整体建模过程兼顾结构合理性与细节还原度，各运动部件之间预留了合理的运动间隙，无干涉问题，可直接用于设备的结构验证、装配演示以及后续的工程出图参考，完整呈现了一款实用型数控雕刻机的机械设计方案。
