G型螺旋压紧夹钳三维结构设计

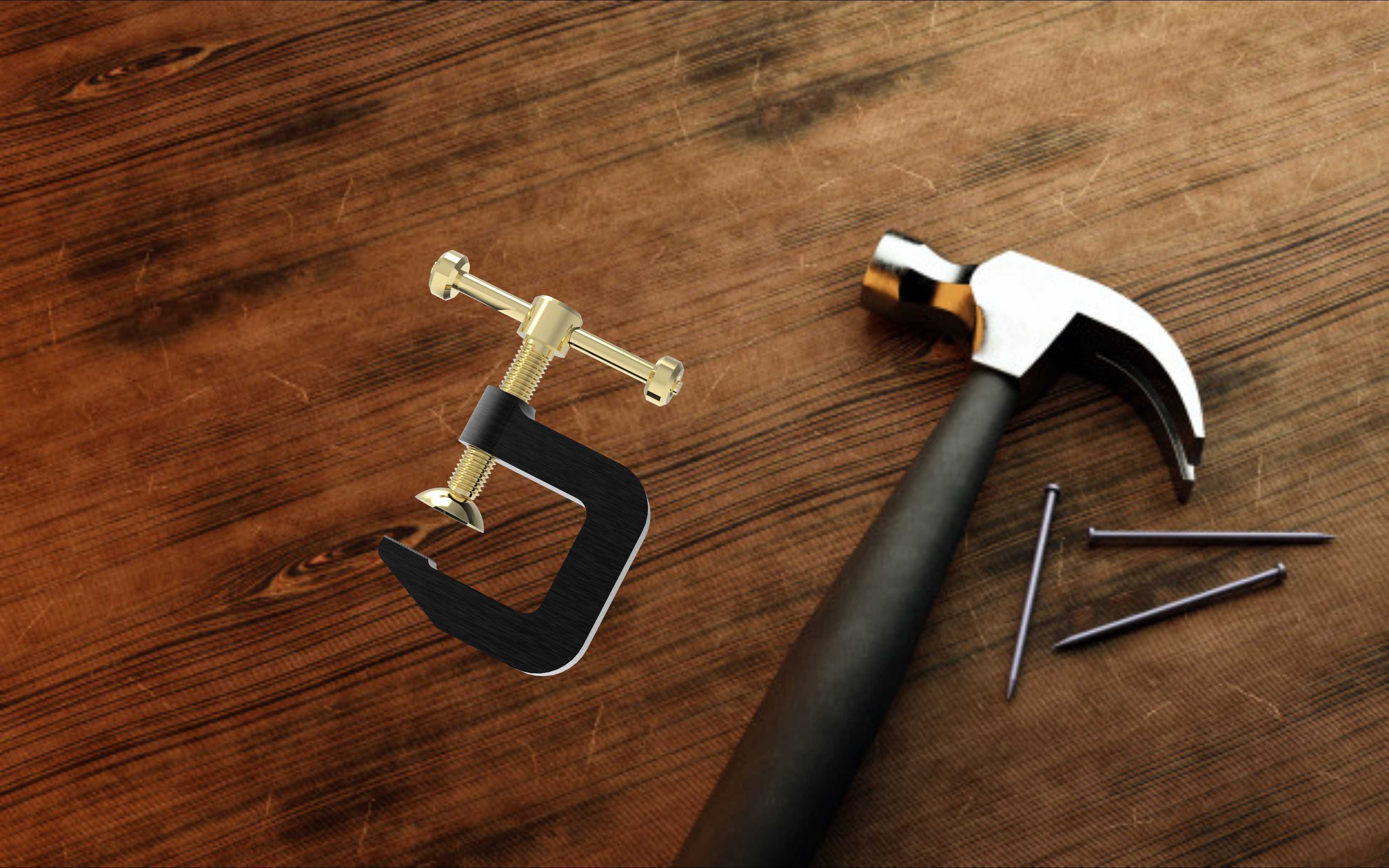

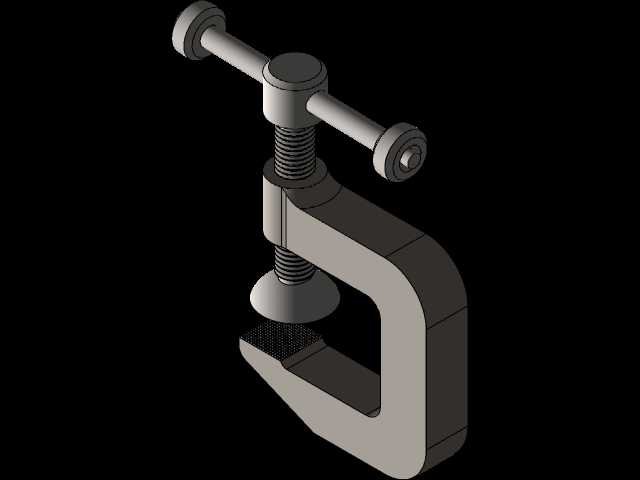

这款G型螺旋压紧夹钳是机械加工、装配维修场景里极为常用的手动夹持工装，日常在小型零件铣削定位、钣金件粘接固定、管路装配对位、工件焊接辅助夹持等场景中都能见到它的身影，相比大型液压、气动夹紧装置，它无需外接动力源，单人即可快速操作，适配狭小作业空间的临时夹持需求，在机修班组、钣金加工工位、模型制作工坊里都是常备的基础工装。从结构设计逻辑来看，整个夹钳采用C型开口的一体式框架作为主体承载结构，框架截面做了变厚度处理，夹持受力最大的弯角区域做了圆弧过渡加厚，避免应力集中导致框架断裂，开口侧的上下夹持面保持平行度公差控制，保证夹持时工件受力均匀，不会出现夹偏、压伤工件表面的情况。顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动压紧的受力场景，螺杆顶端设计了T型转动手柄，手柄两端做了圆滑滚花处理，手动旋转时不会打滑，操作人员可以通过手柄长度获得足够的压紧力矩，无需额外加力杆即可满足常规夹持的预紧力需求。螺杆底端的压头采用活动铰接结构，压头端面做了防滑网纹处理，压紧工件时压头可以随工件表面角度小幅自适应偏转，保证压头端面和工件表面完全贴合，不会因为工件表面存在微小斜度就出现点接触压痕，同时铰接结构也能避免螺杆旋转时带动压头转动，防止刮花工件已加工表面。从安装与使用边界来看，这款夹钳的开口深度适配常规厚度的板件、型材夹持，整体外形紧凑，不需要额外的安装固定基础，使用时直接将C型开口跨接在待夹持工件和基准台面上，旋转T型手柄带动螺杆进给即可完成压紧，松开时反向旋转手柄就能快速取下，夹持行程覆盖日常作业中绝大多数小型工件的夹持厚度需求。在实际选型使用时，需要注意根据待夹持工件的压紧力需求匹配对应规格的夹钳，这款夹钳的框架采用铸钢材质整体成型，刚性足够承受手动施加的最大压紧力矩，不会出现框架张口变形的问题，压头和螺杆的铰接部位做了耐磨处理，长期反复使用也不会出现松旷间隙，保证夹持精度的稳定性。不同于快速夹具的偏心锁紧结构，螺旋夹紧的自锁特性更好，即使在长时间受振动的作业场景下，比如小型工件打磨、钻孔作业时，夹钳也不会因为振动出现松脱，夹持可靠性更高，同时螺旋进给的行程调节更灵活，可以适配不同厚度的工件，不需要像快速夹具那样提前调整夹持行程，临时作业时的适配性更强。在三维建模过程中，整个结构的配合公差做了合理预留，螺杆和框架上的螺纹孔采用间隙配合，保证手动旋转时顺畅无卡滞，T型手柄和螺杆顶端的连接采用过盈配合加横销固定，避免大力旋转时手柄和螺杆出现相对转动，压头和螺杆底端的铰接间隙控制在合理范围，既保证压头可以灵活偏转，又不会因为间隙过大导致夹持时出现晃动。整体结构没有多余的复杂零件，全部采用常规机械加工工艺即可生产制造，零件通用性强，后期维护时如果螺杆、压头出现磨损，可以单独更换配件，不需要整体报废，使用成本更低，非常适合作为工位常备的通用夹持工具使用。
