重型可调式管钳结构设计方案

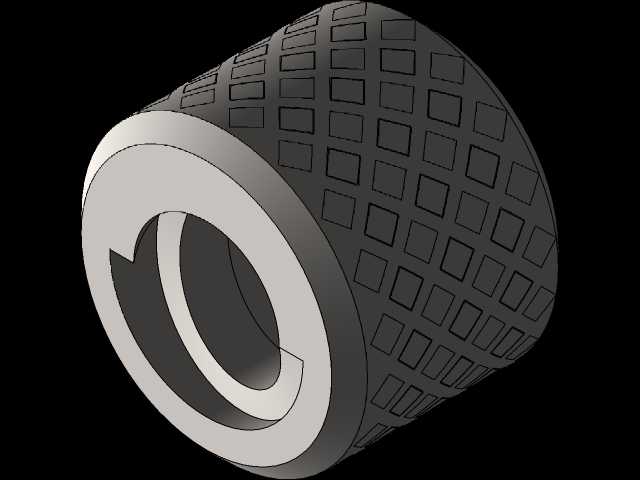

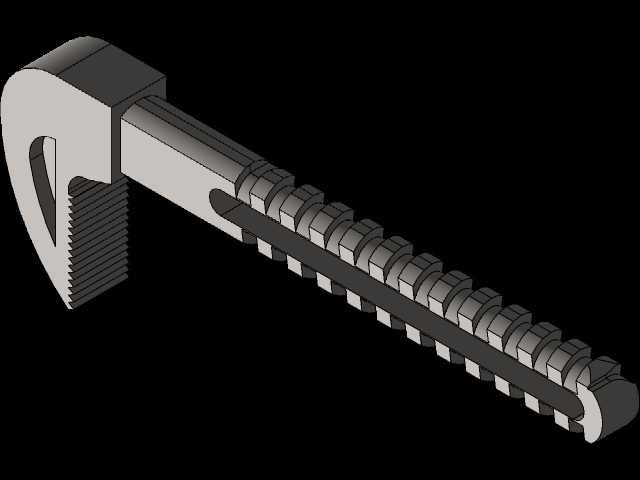

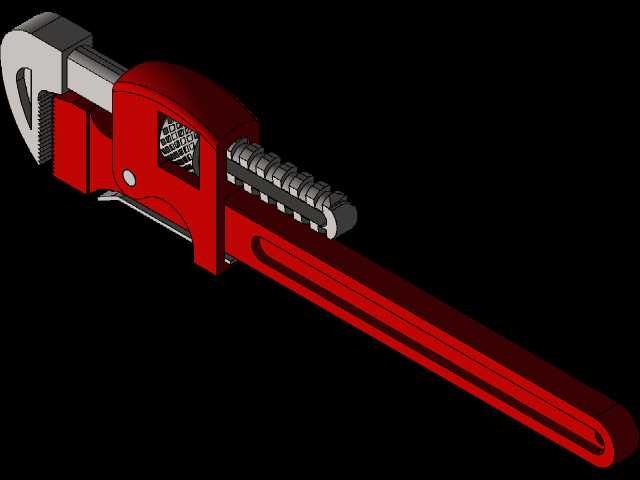

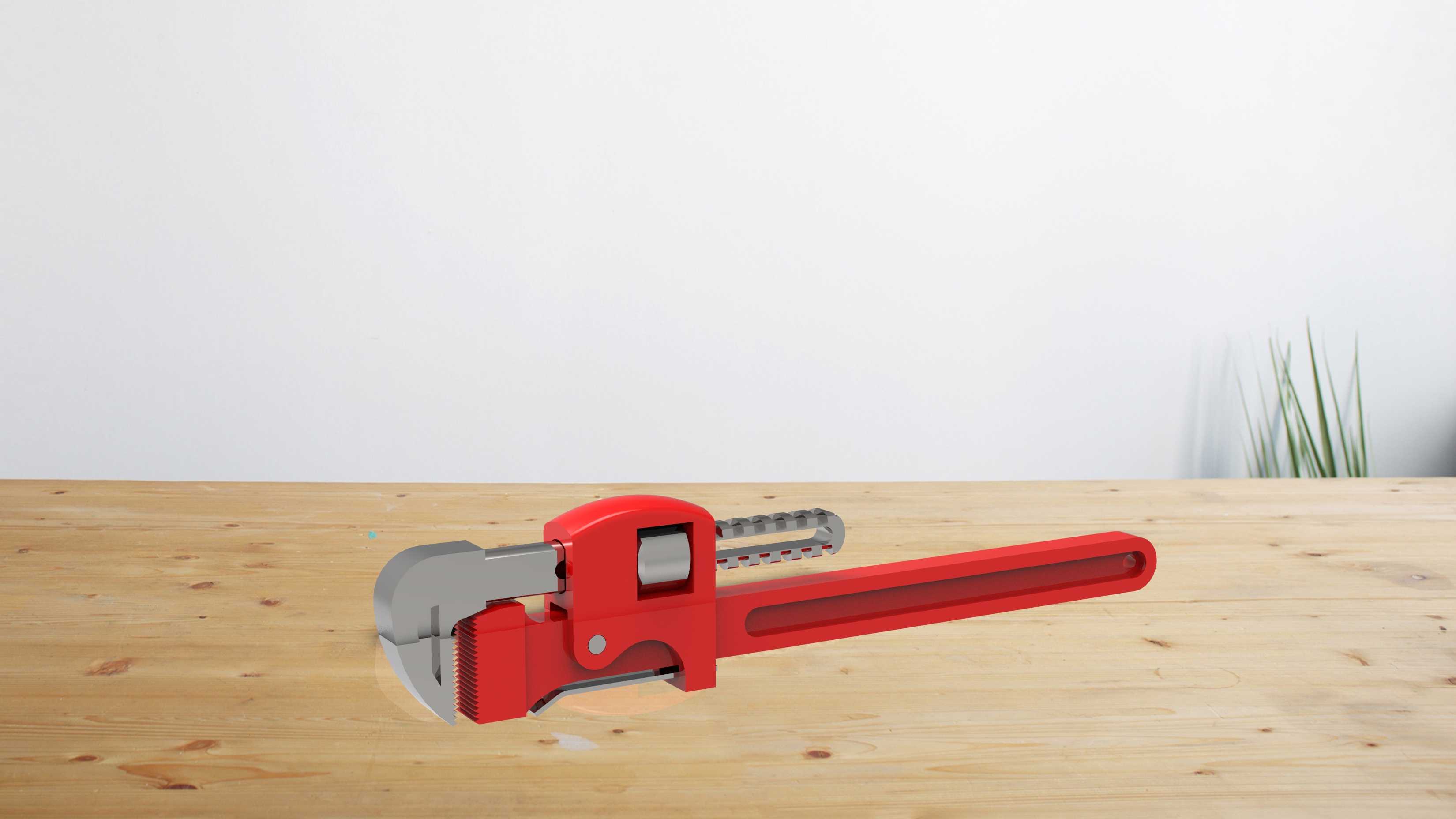

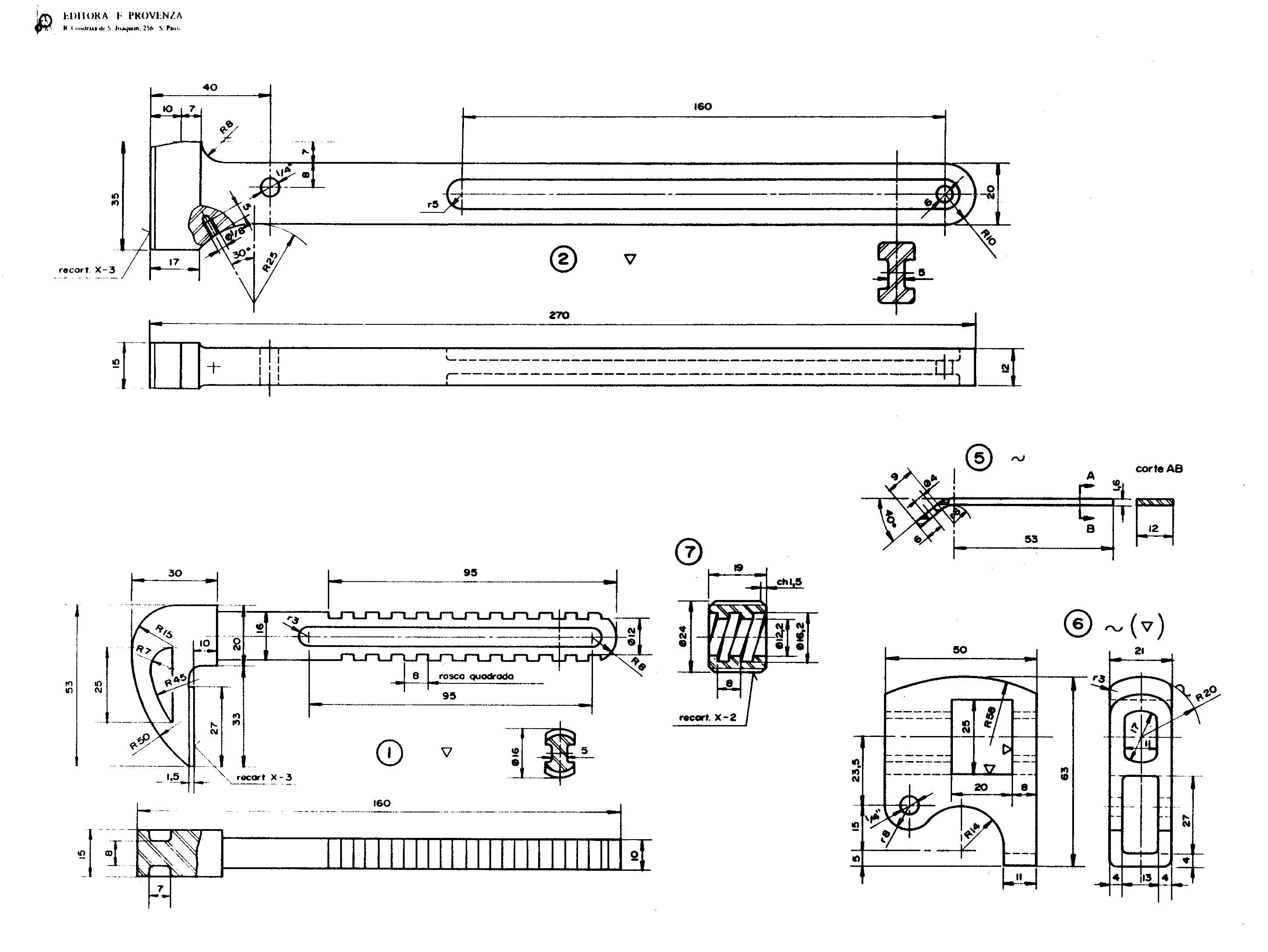

在民用给排水施工、工业管道运维、油气输送管线检修、消防管路布设等场景中，管钳是管路作业环节不可或缺的手动夹持类工具，其核心作用是通过钳口的咬合结构对圆形金属管材、管路接头、管件螺母施加可控的夹持扭矩，完成管件的旋紧、拆卸、对位调整等作业，相比普通活动扳手，管钳的钳口带有锯齿状咬合齿，能在圆形管件表面形成足够的静摩擦力，避免施力过程中打滑脱开，适配不同管径的金属管路作业需求。这款重型管钳的整体结构采用分体式装配设计，主要由固定钳体、活动钳颚、调节齿条、调节螺母、手柄护套、连接销轴几个核心部分组成，固定钳体与长手柄采用一体式锻造结构，从结构力学角度规避了分体焊接带来的应力集中问题，在大扭矩施力场景下能承受更高的载荷，避免钳体根部断裂失效。活动钳颚与固定钳体的钳口部分均做了高频淬火处理，咬合齿的硬度控制在HRC45-55区间，既保证齿部足够耐磨，长期咬合管件不会出现卷边、崩齿问题，又避免硬度过高导致的齿部脆性断裂，适配镀锌钢管、无缝钢管、铸铁管件等常见金属管路的夹持需求。调节结构采用齿条式进给设计，活动钳颚背部加工有连续的梯形齿条，与套在固定钳体颈部的调节螺母配合，转动调节螺母即可驱动活动钳颚沿固定钳体的导向槽做直线进给，实现钳口开口尺寸的连续调整，这款管钳的最大开口尺寸可覆盖常规2英寸以内的圆形管材，能满足多数家装、工业运维场景的常用管径作业需求，导向槽与活动钳颚的配合间隙控制在0.1-0.2mm之间，既保证调节过程顺畅无卡滞，又避免间隙过大导致夹持时钳口歪斜，出现咬偏管件、打滑的问题。钳口的咬合齿采用斜向排布设计，齿尖朝向手柄施力的反向，当向钳口闭合方向施力转动手柄时，齿尖会在扭矩作用下更深地嵌入管件表面，形成自紧效应，施力越大咬合越紧，无需额外施加过大的握力即可保证夹持稳定性；反向转动时齿尖会自然脱离管件表面，方便快速调整管钳位置，适配连续转动管件的作业需求。手柄部分采用加长型力臂设计，整体长度根据最大夹持扭矩做匹配，按照人手施力的常规力矩计算，单手施加约150N的握力时，钳口位置可输出超过300N·m的夹持扭矩，足以满足常规DN50及以下管径的管路旋紧力矩要求，无需额外加接延长杆，避免过载导致钳体变形或管件破裂；手柄表面做了防滑包覆处理，采用硬质橡塑材质，表面带有凹凸防滑纹理，沾有油污、水渍的工况下也能保证握持摩擦力，避免施力时手打滑。从安装边界与使用适配性来看，这款管钳的整体轮廓在最大开口状态下，横向宽度不超过180mm，手柄长度控制在450mm以内，在狭窄的管道井、设备间隙、墙角管路位置作业时，不需要过大的操作空间即可完成转动施力，钳头部分的厚度控制在25mm以内，能伸入管件与墙面、管件与设备外壳之间的狭小间隙完成夹持，适配复杂安装场景的作业需求。结构设计过程中，对钳体的受力薄弱点做了针对性的加强处理，固定钳体与手柄衔接的颈部位置做了圆弧过渡，避免直角结构带来的应力集中，连接活动钳颚与调节螺母的销轴采用过盈配合装配，销轴两端做铆压固定，长期反复承受冲击载荷也不会出现销轴脱出、松动的问题；调节螺母与齿条的配合齿面做了润滑槽设计，日常使用时可在槽内填充少量润滑脂，减少齿条与螺母的磨损，延长调节结构的使用寿命。在实际作业场景中，这款管钳除了夹持圆形管材，也可用于夹持大尺寸的六角螺母、不规则截面的金属工件，作为应急夹持工具完成设备拆装、工件对位等作业，钳口的咬合齿深度控制在1.5mm左右，咬合管件时不会在常规壁厚的管材表面留下过深的咬痕，避免破坏镀锌层导致管材后期锈蚀，针对薄壁管材作业时，可通过控制调节螺母的锁紧力度，避免夹持力过大导致管材变形。整体结构没有多余的复杂零部件，所有部件均可拆卸更换，当钳口齿部磨损、调节螺母滑牙、手柄护套破损时，可单独更换对应配件，无需整体报废，降低长期使用的成本，适配工地、维修班组、物业运维等高频使用场景的需求。建模过程中对所有配合面的公差做了匹配设定，活动部件的运动行程无干涉，调节螺母在全行程范围内转动顺畅，钳口闭合时两个咬合面的平行度公差控制在0.1mm以内，保证夹持时钳口全齿面接触管件，避免局部齿面受力过大导致崩齿。
