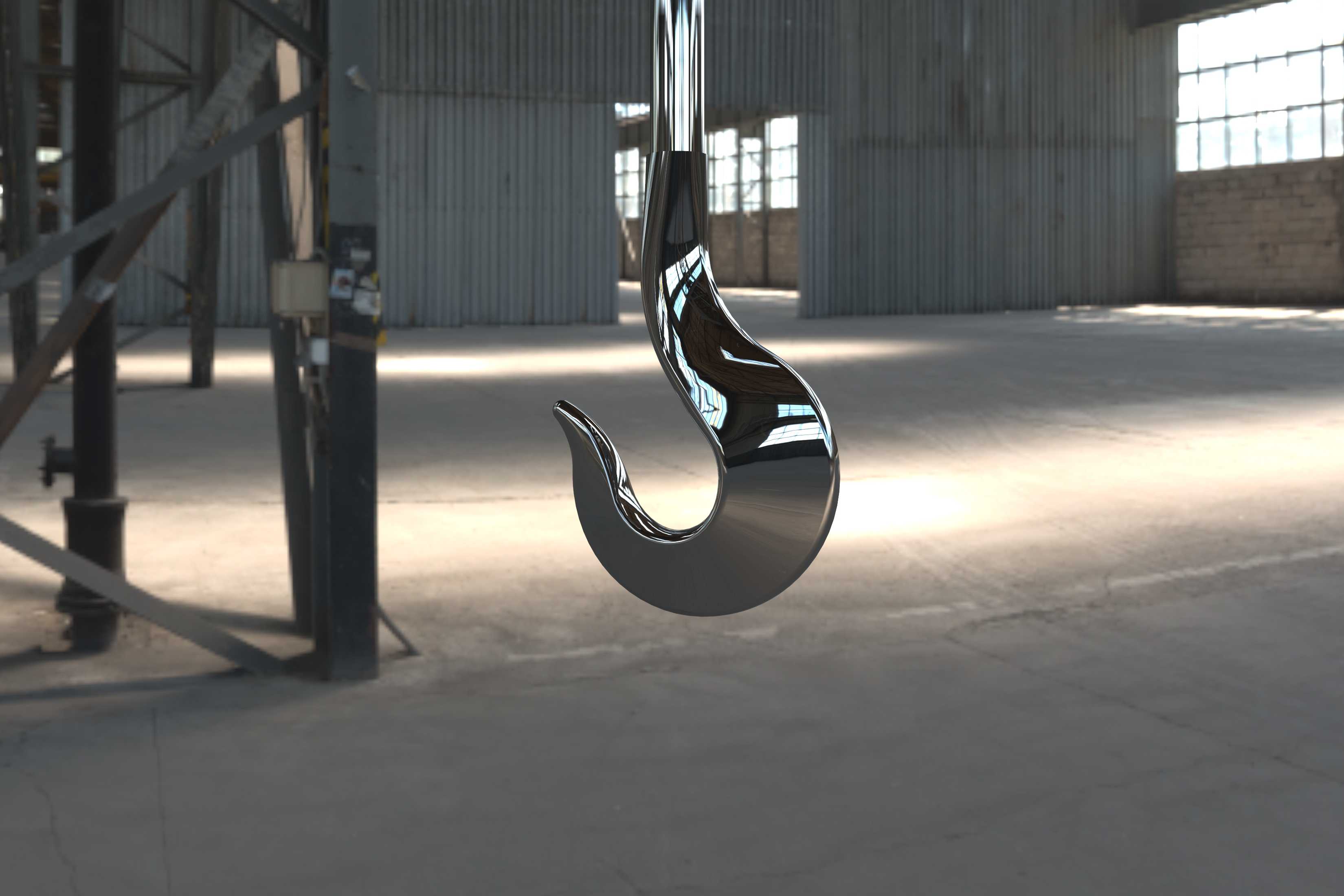

工业起重用锻造吊钩三维结构设计

在车间物料转运、重型设备吊装、港口货物装卸、建筑构件吊运等各类涉及重物垂直位移的作业场景里，吊钩是整套起重吊具系统中直接与被吊物承载索具接触的核心受力构件，其结构合理性直接决定吊装作业的安全冗余度。这款吊钩的设计首先围绕受力路径做了全链路的应力传导优化，钩身采用平滑过渡的大曲率弧面结构，完全规避直角、锐角等易引发应力集中的结构特征，从钩尖到钩柄的截面变化遵循等强度设计逻辑，在钩身中部最大受力位置采用最厚的椭圆截面，往钩尖方向逐步收窄截面尺寸，既保证额定载荷下的结构强度，又尽可能控制构件自身重量，降低起重系统的无效负载。钩柄位置设计为等直径圆柱段，预留了与吊钩横梁、推力轴承配合的安装边界，圆柱段顶端加工有标准螺纹结构，可配套锁紧螺母实现钩身与吊钩组的可靠连接，安装时需保证钩柄穿过横梁安装孔后，螺纹段露出螺母的长度不小于2倍螺距，防止作业过程中受冲击载荷出现螺母松脱的问题。钩身内侧的承载面做了微弧处理，可适配不同直径的钢丝绳、吊装带、卸扣等吊具，避免吊具与钩身接触位置出现局部应力集中割伤吊具的情况，钩尖位置设计有向上的安全挡片安装位，可配套弹簧式安全挡片，防止吊装过程中吊具从钩口滑脱，挡片的开合角度预留足够操作空间，方便作业人员快速挂取吊具。从实际使用场景的适配性来看，这款吊钩的曲率半径经过反复校核，可满足单肢吊索、双肢吊索不同夹角下的受力要求，当吊索夹角控制在60度到90度的常规作业区间时，钩身各截面的应力分布均匀，不会出现局部载荷过载的情况。设计过程中针对钩身的危险截面做了有限元受力验证，模拟额定载荷1.5倍的静载试验工况下，钩身最大应力位置出现在钩身弯曲段的内侧，应力值远低于锻造合金钢的屈服强度，同时预留了足够的疲劳强度冗余，可承受长期反复吊装作业中的交变载荷冲击，避免出现疲劳裂纹扩展的风险。外形尺寸方面，钩身的开口尺寸经过优化，既保证足够的吊具穿入空间，又不会因为开口过大导致钩身受力力臂过长增加不必要的结构应力，钩身整体的重心与钩柄的轴线完全重合，吊装过程中钩身不会出现偏斜扭转的情况，保证重物起吊后的稳定性。钩身的表面过渡圆角全部做了圆滑处理，没有任何凸起的棱角，一方面可以减少吊装过程中对吊具、被吊物表面的刮蹭损伤，另一方面也能降低应力集中系数，提升构件的抗疲劳性能。在安装适配性上，钩柄的配合尺寸可与市面上主流的单钩吊钩组、双钩吊钩组的横梁安装位兼容，不需要对现有吊钩组结构做额外改造即可直接替换安装，降低了备件替换的适配成本。针对不同作业环境的使用需求，该结构可适配不同等级的锻造材料，在普通车间吊装场景下可选用常规优质碳素钢锻造，在重型冶金、港口重载吊装场景下可选用合金结构钢锻造并做相应的热处理，表面可根据需求做镀锌、喷涂等防腐处理，适应潮湿、腐蚀等特殊作业环境。设计时还考虑了日常检查的便利性，钩身外侧预留了平整的检测面，方便日常巡检时用磁粉探伤、超声波探伤等方式检测钩身内部及表面的裂纹缺陷，钩身上的载荷标识位置做了专门的平面设计，方便清晰标注额定起重量等参数，避免作业人员超载使用。
