双向螺纹螺栓配多螺母紧固连接件

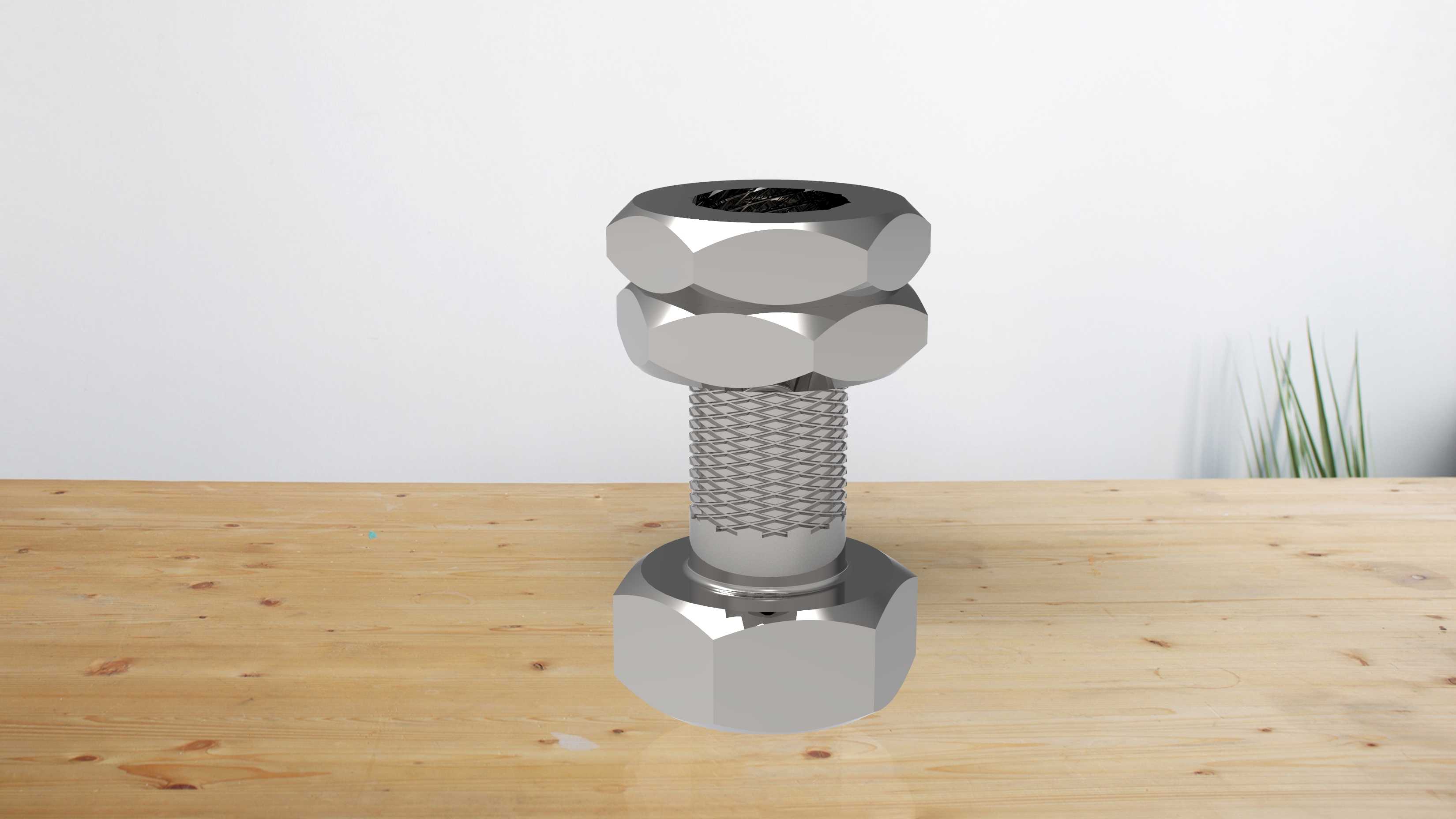

日常做设备结构设计时，经常会遇到需要双向张紧、防松的连接场景，比如输送线的张紧杆、工装夹具的对顶锁紧结构、小型设备的可调支撑脚，这类位置如果用普通单头螺纹的螺栓，要么需要额外增加防松垫圈，要么锁紧后容易受振动影响出现回松，调节行程也很难做到两端同步调整。这次建模的这个双向螺纹紧固件，就是针对这类场景做的结构设计，螺杆部分同时加工右旋和左旋两段螺纹，两端分别适配对应旋向的六角螺母，中间的光杆段做了滚花处理，方便徒手调整时握持施力，不会因为表面太滑拧不动。

从实际安装的边界尺寸来看，这个紧固件的六角螺母全部采用标准外六角廓形，对边尺寸符合常规公制紧固件的扳手适配要求，不管是用活动扳手、套筒还是梅花扳手，都能直接找到适配的工具，不需要定制专用工装，现场安装和后期维护的门槛很低。螺杆两端的螺纹长度做了等长设计，不管是从哪一侧穿入安装孔，都能保证有足够的螺纹啮合长度，不会出现一侧拧入深度不够导致连接强度不足的问题。底部的六角头和螺杆是一体加工的结构，和上端两个叠装的螺母配合，既可以实现对顶防松，也能通过旋转中间螺杆，让两端的螺母同步相向或者反向移动，实现长度的无级调节，调节到位之后把两个螺母对顶锁紧，就能完全锁死调节长度，哪怕设备长期运行有振动，也不会出现螺纹松动移位的情况。

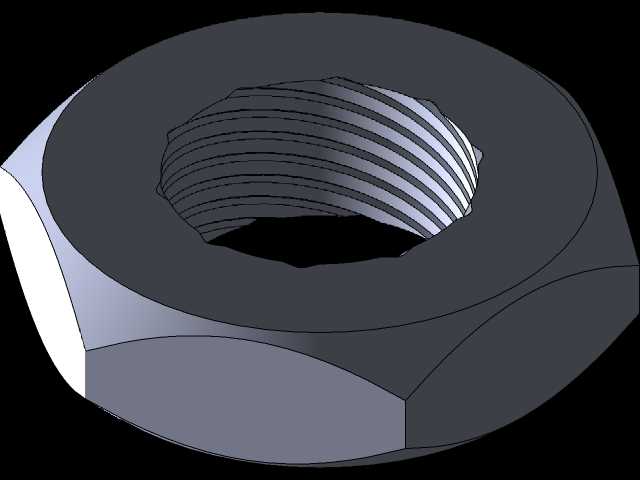

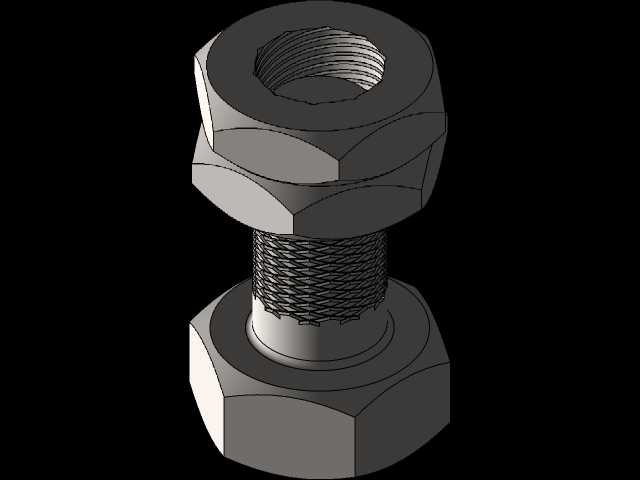

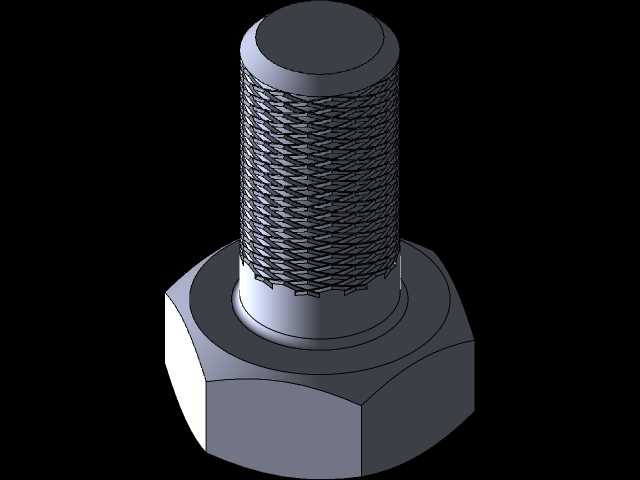

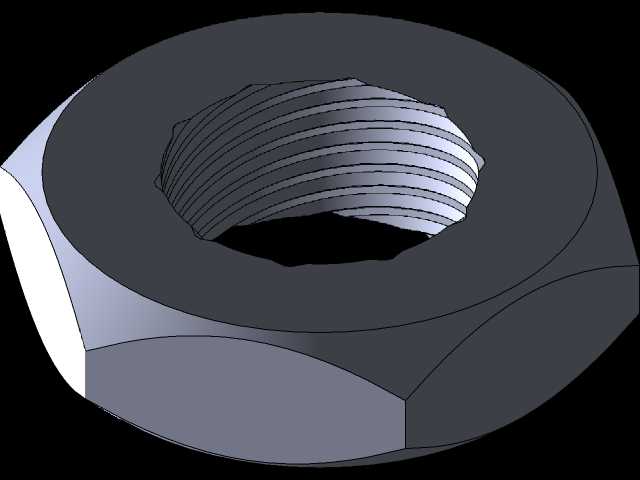

在建模的时候，特意把螺纹的牙型做了符合机械设计手册的标准牙型角，牙顶和牙底的圆角都做了还原，不是那种装饰性的贴图螺纹，做有限元受力分析的时候可以直接导入模型做螺纹啮合的应力计算，不需要重新修复螺纹特征。六角螺母的倒角也完全按照加工工艺做了15度的端面倒角，既符合实际冷镦加工的成型特征，也能在安装的时候起到导向作用，不会因为端面棱角刮伤安装面的涂层或者工件表面。中间的滚花段采用的是网纹滚花，滚花的齿距和齿深都参考了标准的直纹/网纹滚花参数，实际加工的时候可以直接在车床上用滚花刀一次加工成型，不需要额外的工序。

这类双向螺纹紧固件的应用场景其实比普通螺栓更广，除了前面提到的张紧、调节场景，在一些需要快速拆装的检具、小型实验设备的机架连接上也很好用，不需要在两端分别拧螺母调整，只需要转动中间的螺杆就能快速调整夹紧距离，调整到位后对顶锁死，装拆效率比普通螺栓高很多。设计的时候也考虑了不同工况的适配性，如果是用于有腐蚀的环境，可以把材质换成304不锈钢，如果是普通的设备机架连接，用常规的45号钢做表面镀锌处理就足够满足强度和防锈要求，建模的时候把所有特征都做了参数化关联，后续如果需要调整螺杆直径、螺纹长度、整体长度，只需要修改对应参数就能快速生成新的规格，不需要重新绘制每个特征，能大幅减少同系列不同规格产品的建模工作量。

很多新手工程师在做这类调节结构的时候，容易忽略螺纹旋向的匹配问题，要么把两端螺纹做成同旋向，导致转动螺杆的时候两个螺母同向移动，起不到同步张紧的作用，要么忽略对顶螺母的厚度设计，用两个薄螺母对顶的时候锁紧力不足，这个模型里的两个上端螺母都采用了标准厚度的六角螺母，和底部的六角头配合，三个承压面的接触面积足够大，锁紧的时候产生的摩擦力矩完全可以抵消设备运行带来的振动冲击力，不会出现松脱。另外在安装边界上，这个紧固件的最大外径就是六角螺母的对边尺寸，设计安装孔的时候只需要留比螺杆大1mm左右的过孔，周边预留出扳手的操作空间就可以，不需要额外做大的沉孔或者避让空间，对安装空间的要求很低，哪怕是很紧凑的结构位置也能装进去。
