影视道具级雷神之锤Mjolnir结构设计

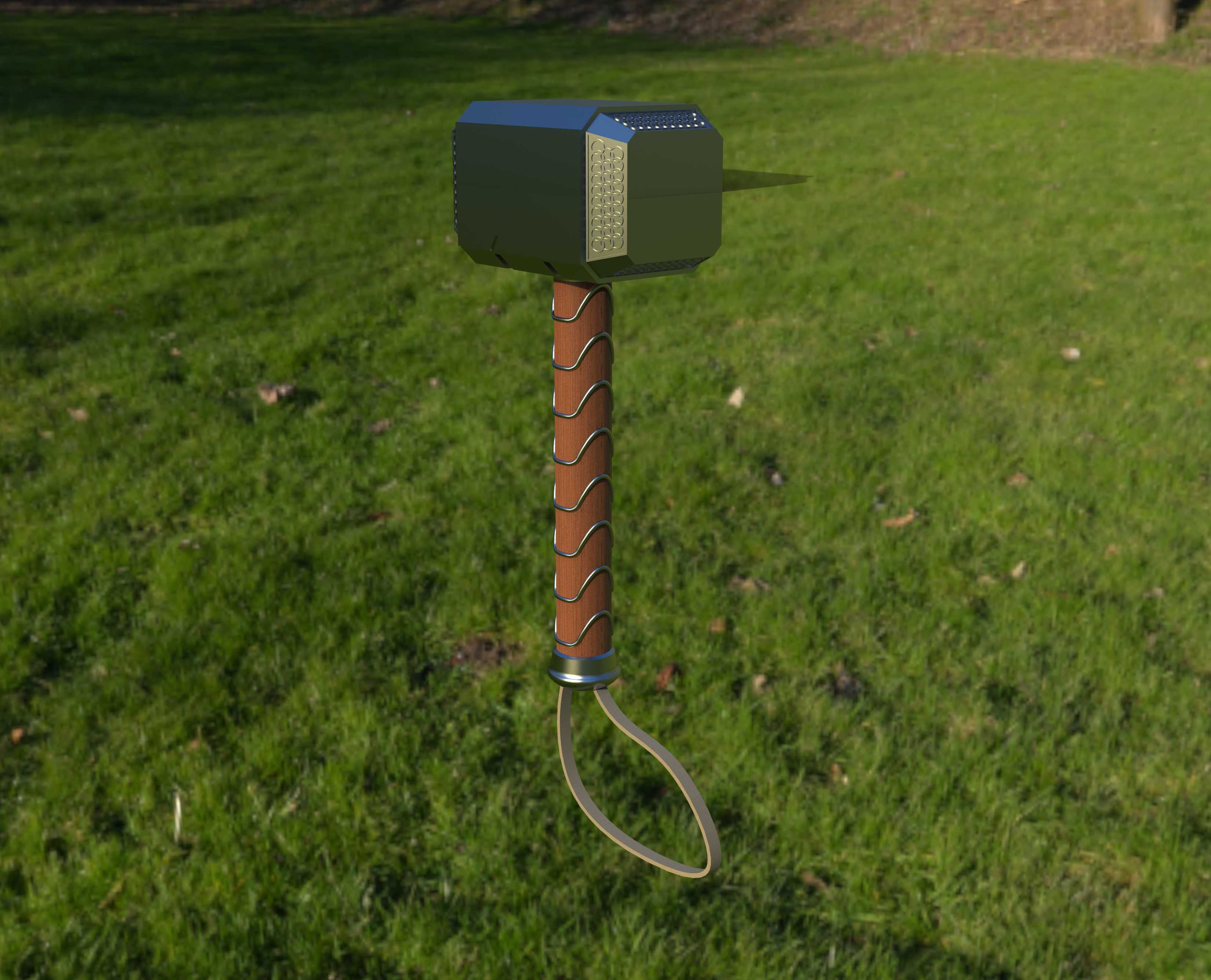

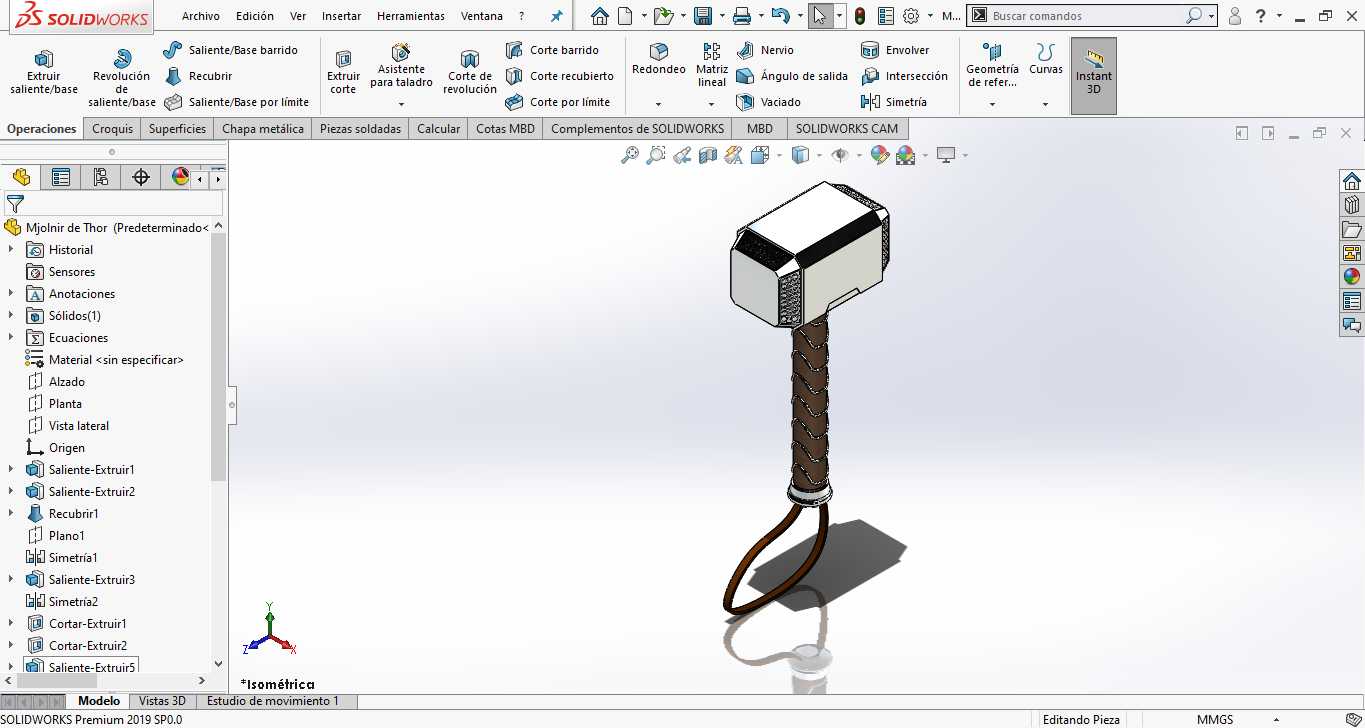

这款手持锤类器具的三维结构设计，最初的应用场景锚定在影视道具复刻、主题展陈摆件以及cosplay活动道具制作领域，区别于工业敲击用锤的功能定位，其设计核心优先还原影视IP中的经典外观比例，同时兼顾手持握持的人体工学适配性。从结构拆分来看，整体分为锤头主体、握柄连接段、防滑缠绕层、尾端挂环四个核心组成部分，锤头部分采用近似长方体的倒角块体结构，侧面预留装饰纹理嵌装槽，可对应安装不同材质的装饰贴片来还原原作的细节质感，锤头与握柄的连接位置采用过盈配合加周向定位销的结构形式，避免长期手持挥动过程中出现连接松动的问题。握柄部分的基础杆体采用圆柱结构，外部分段缠绕螺旋状防滑结构，缠绕层的螺距经过反复调整，既匹配成年人手掌握持时的指缝贴合度，也还原了原作中皮革缠绕的视觉效果，握柄尾端设置金属限位挡圈，挡圈下方连接柔性挂绳结构，挂绳的长度适配手腕穿入后的悬挂需求，既可以在手持挥动时防止器具脱手，也可满足悬挂展示的安装需求。在设计思路的落地过程中，首先对原作的外观比例进行了工程化换算，确定锤头的长宽高比例控制在1.4:1:1.2的区间内，整体重心向锤头方向偏移，握持时的配重感与真实金属锤的手持体感接近，避免出现头轻脚重的违和感。握柄的直径设置为32mm，符合成年男性手掌握持的舒适直径范围，缠绕层凸起高度控制在3mm，既保证防滑触感，也不会因为凸起过高导致握持硌手。安装边界方面，锤头与握柄的连接孔深度设置为握柄总长度的1/6，连接销采用横向贯穿的安装方式，装配时可从锤头侧面的预留孔打入销钉，外部可通过装饰贴片遮盖销钉安装位，保证外观的整体性。尾端挂环与挡圈采用一体化结构设计，挂环的内孔直径设置为40mm，可满足常规手腕穿入需求，也适配直径10mm以内的悬挂挂钩安装，用于展陈场景时可直接通过挂绳悬挂在展示架上，无需额外设计安装支架。从功能特性来看，该结构可适配多种材质的制作落地，若采用树脂3D打印制作，可通过表面喷涂处理实现金属做旧的质感，满足cosplay道具的轻量化需求；若采用金属铸造加工，可实现接近原作的金属配重手感，满足收藏级摆件的制作需求。结构设计过程中对所有棱角位置都做了R2以上的圆角处理，避免使用过程中出现尖锐棱角划伤的问题，握柄缠绕层的边缘也做了圆弧过渡，长时间握持不会出现磨手的情况。针对不同的使用场景，该结构还预留了改装空间，比如锤头内部可预留空腔安装发光组件，实现道具的发光特效；握柄内部可预留走线槽，将供电线路从锤头内部延伸至尾端，不破坏外观的整体性。在结构强度校核方面，针对手持挥动的受力场景，对锤头与握柄的连接位置做了受力仿真，确保在常规挥动力度下连接位置的应力处于材料许用应力范围内，不会出现断裂风险；挂绳与尾端挡圈的连接位置做了拉力测试，可承受10kg的拉力不脱落，满足悬挂展示以及手持挥舞的使用需求。整体外形尺寸控制在总长420mm左右，锤头最大宽度150mm，属于单手握持的尺寸范围，不会因为尺寸过大导致握持困难，也不会因为尺寸过小失去道具的视觉冲击力。
