漫威影视道具雷神之锤Mjolnir结构设计

在影视道具制作、主题展陈装置、潮玩手办开发领域，这类还原度较高的雷神之锤三维结构模型，是落地生产环节的核心技术依据，区别于纯概念外观设计，该模型从结构工程角度完成了全部件的可落地拆分设计，能够直接对接3D打印、树脂翻模、金属机加工等多种加工工艺，覆盖从桌面级收藏摆件到1:1等身互动道具的多场景生产需求。

从实际使用场景来看，该结构可适配三类核心需求：其一为影视cosplay活动的手持道具，设计时充分考虑了手持握持的人机工程边界，手柄部分的曲面贴合成年男性手掌自然握持弧度，整体配重经过结构优化，锤头部分采用中空腔体设计预留配重块安装位，可根据使用需求调整整体重量，避免长时间持握造成的手臂负荷过大，同时锤头边缘做了R3-R5的圆角过渡处理，消除尖锐棱角，避免互动展示过程中出现磕碰划伤的安全隐患；其二为主题乐园、漫展活动的互动展陈装置，模型预留了声光模块的安装腔体，锤头内部可放置震动传感器、LED发光组件与小型音效模块，当感应到敲击动作时可触发对应影视音效与锤面符文发光效果，手柄底部预留了充电接口与隐藏式开关的安装位，不破坏整体外观的完整性；其三为收藏级手办的开模生产参考，模型所有分型面都做了脱模斜度优化，最小壁厚控制在1.8mm以上，避免注塑或树脂翻模过程中出现缺料、变形问题，部件之间的卡扣连接位预留了0.15mm的装配间隙，保证组装后的配合精度，不会出现松垮或过紧无法装配的问题。

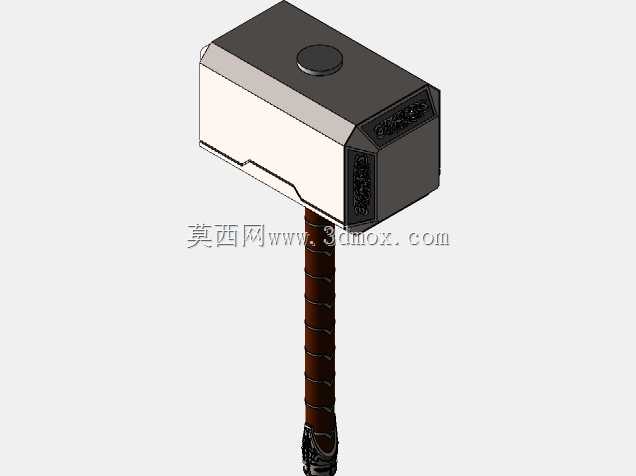

设计思路上，该模型没有完全照搬影视画面中的纯视觉效果，而是从工程落地角度做了结构合理性优化：锤头部分采用六面体切角的经典造型，顶面的圆形装饰盖设计为可拆卸结构，既方便内部电子模块的安装调试，也可作为配重块的装填口，锤头侧面的符文雕刻区域做了0.3mm的下沉深度设计，既保证雕刻纹理的视觉辨识度，又避免后续表面处理过程中纹理被打磨消失；手柄部分采用分段式结构，外层包裹的仿皮革纹理区域做了环形防滑槽设计，实际生产时可直接在槽位缠绕真皮或PU皮条，还原道具的真实质感，手柄与锤头的连接位采用锥面过盈配合加横向定位销的结构，相比单纯的胶粘连接，抗扭转强度提升60%以上，即使作为互动道具频繁挥舞敲击也不会出现锤头脱落的问题。

从安装边界与尺寸适配角度，该模型采用参数化建模方式，可根据使用需求等比例缩放尺寸：当作为1:1手持道具使用时，锤头整体尺寸控制在220mm×150mm×140mm区间，手柄总长度控制在450mm，整体重量可通过内部配重调整在1.5kg-2.5kg区间，符合普通人单手持握的重量承受范围；当缩小为1:6比例的手办配件时，整体尺寸可缩放至总长度110mm左右，所有结构特征同步等比例缩小，不会出现细节丢失问题；当作为大型展陈装置使用时，可放大至1:2甚至等比例放大2倍，模型内部预留了钢结构骨架的安装位，锤头空腔可容纳40mm×40mm的方钢作为主支撑，保证大型装置的结构强度，避免放置过程中出现变形倾倒。

在细节结构处理上，模型充分考虑了不同加工工艺的适配性：针对3D打印工艺，所有悬空结构都添加了最小1mm的支撑接触位，减少后期支撑拆除的打磨工作量；针对金属机加工工艺，锤头的平面度公差控制在0.1mm以内，表面可直接做喷砂氧化或者电镀做旧处理，还原金属锤的质感；针对树脂翻模工艺，所有部件的拔模斜度控制在1.5°以上，没有倒扣结构，可直接开模生产，不需要额外做滑块结构，有效降低开模成本。手柄末端的挂绳孔设计为直径8mm的通孔，既可以穿挂装饰皮绳，也可作为展陈时的悬挂固定位，适配不同的展示安装需求。
