十字轴万向节十字轴结构设计

在各类需要变角度传递扭矩的传动系统中，十字轴是万向节总成的核心承载部件，其结构合理性直接决定整套传动机构的传动效率、负载能力与运行寿命。日常设备运维与新机构设计过程中，这类零件的建模精度往往容易被忽略，很多新手建模时只做了外形的大致拉伸，忽略了轴颈根部的应力过渡、端面的定位止口细节，导致后续做有限元分析或者装配干涉检查时出现偏差，甚至误导后续的加工工艺编制。

从实际应用场景来看，这类十字轴广泛应用在非同轴传动的工况中，比如车辆传动系统的万向传动轴、工业设备中多轴联动的动力传递工位、农机具的动力输出连接端，只要存在两轴轴线不共线、工作过程中轴间夹角会动态变化的传动需求，都需要依靠十字轴作为中间铰接载体，实现扭矩的连续传递，不会因为轴间角度偏移出现卡滞或者动力中断。

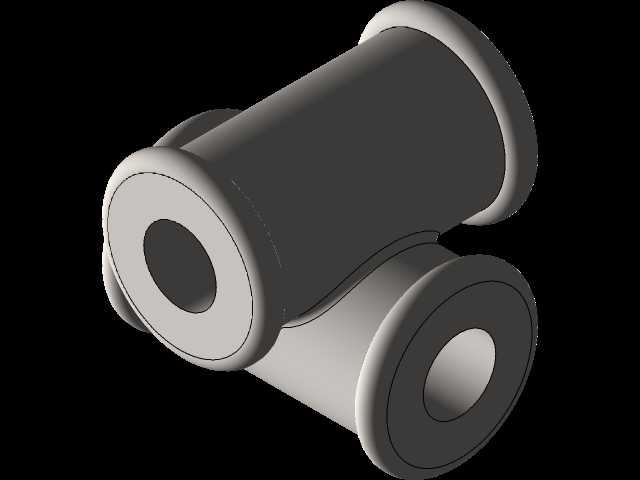

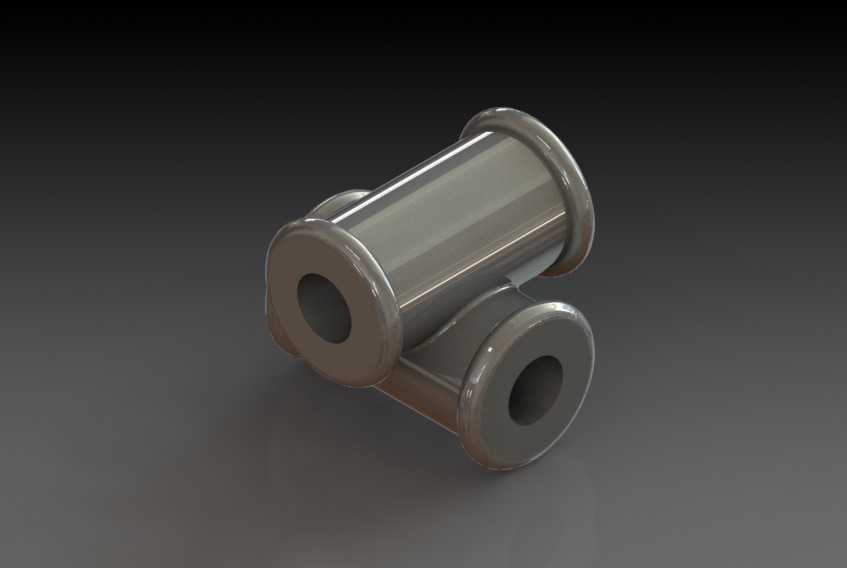

从功能特性上看，该十字轴采用四个等角度分布的轴颈结构，四个轴颈的轴线处于同一平面且两两垂直，每个轴颈分别与万向节叉的轴承孔配合，工作过程中轴颈可在轴承内做相对转动，以此补偿两轴之间的角度偏差。轴颈端部设计有凸缘结构，一方面可以限制轴承套的轴向窜动，避免工作过程中轴承脱出，另一方面凸缘的端面可以作为装配时的定位基准，保证两个万向节叉的安装对称度，减少传动过程中的附加动载荷。轴颈与主体连接的根部做了圆弧过渡处理，这一细节是应力集中防控的关键，十字轴工作时承受交变的弯曲与扭转复合载荷，根部直角过渡会在载荷作用下产生数倍于公称应力的集中应力，极易在交变载荷下萌生疲劳裂纹，合理的过渡圆角可以将应力峰值降低40%以上，大幅提升零件的疲劳寿命。

设计这类零件时，首先要确定的是轴颈的直径与有效配合长度，这两个参数直接决定十字轴的额定传递扭矩，轴颈直径需要根据所传递的最大扭矩、配合轴承的接触应力进行核算，保证轴承滚道与轴颈表面的接触压应力在材料许用范围内，避免重载下出现点蚀失效。轴颈的有效配合长度需要匹配万向节叉的耳板厚度，既要保证轴承与轴颈有足够的接触面积来分散载荷，也要控制长度避免装配后两个万向节叉出现运动干涉，当万向节摆角达到设计最大值时，叉体内壁不能与十字轴主体发生剐蹭。四个轴颈的位置度公差是设计中的核心精度要求，相邻轴颈的轴线垂直度、相对轴颈的同轴度都需要控制在合理范围内，否则装配后会出现转动卡滞、传动阻力过大的问题，还会加剧轴承的偏磨，缩短整套万向节的维护周期。

从安装边界来看，十字轴的整体外接圆直径决定了万向节的最小安装空间，设计时需要保证在最大摆角状态下，十字轴的所有外轮廓都不会与周边的护罩、连接法兰等部件发生干涉。轴颈的内孔设计并非多余结构，一方面可以减轻零件自身重量，降低传动过程中的转动惯量，减少高速传动时的动不平衡量，另一方面部分结构中会通过内孔布置润滑通道，将润滑脂引导至轴颈配合面，保证轴承的持续润滑，减少磨损。主体部分的壁厚需要根据载荷情况核算，既要避免壁厚过薄导致整体刚性不足，在冲击载荷下出现变形，也要避免壁厚过大造成不必要的材料浪费，整体重量的增加还会提升传动系统的动载荷。

建模过程中需要注意，四个轴颈的同轴度、垂直度需要通过几何约束完全定义，不能仅依靠尺寸标注来保证位置精度，过渡圆角需要与轴颈、主体表面完全相切，避免出现建模缝隙或者尖角，后续如果需要做有限元分析，这些细节会直接影响网格划分的质量与应力计算结果的准确性。轴颈表面的粗糙度要求需要结合轴承配合的需求设定，与滚针轴承配合的轴颈表面需要达到较高的光洁度，降低摩擦系数，减少磨损。在实际选型替换时，除了核对安装尺寸，还要确认十字轴的热处理工艺，这类零件一般采用渗碳淬火处理，表面硬度达到一定要求才能承受长期的接触载荷与摩擦，芯部保持足够的韧性来承受冲击载荷，避免脆性断裂。
