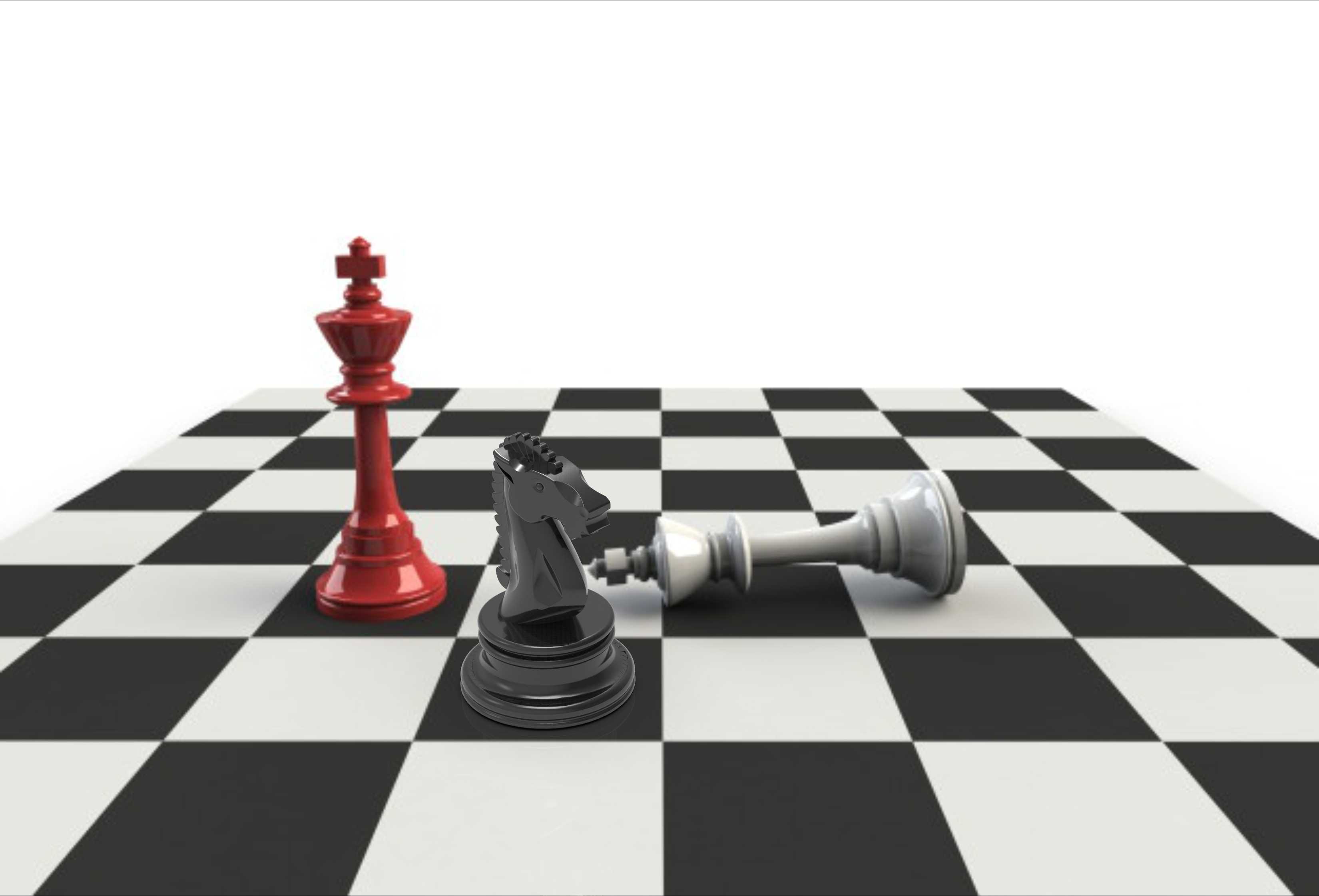

国际象棋棋子渲染对比展示造型

做这类棋类静物的三维建模，最先要明确的是实际应用场景——除了常规的文创产品开发、棋类教具生产之外，这类高精度的棋子模型更多用于渲染效果验证、工业设计软件的渲染模块教学演示，还有文创周边的3D打印打样参考，不少做工业设计渲染教学的机构，会用这类结构规整、材质区分明确的模型，来演示不同渲染器的材质表现、光影调度能力，毕竟棋子的曲面弧度、漆面反光、哑光塑料质感，还有棋盘的格纹纹理，都是测试渲染参数的绝佳载体。

从功能特性来看，这套棋子完全遵循标准国际象棋的形制规范，王的顶部十字造型、马的头部轮廓、兵的阶梯式柱身，每一处细节都对应实物棋子的握持手感与摆放稳定性，建模时特意做了底部的加厚配重结构模拟，还原真实金属棋子的重心位置，确保摆放时不会出现倾倒问题，棋盘的格纹尺寸严格匹配标准赛事用棋的格子规格，单格边长适配对应棋子的底座直径，棋子摆放后不会出现格内容纳不下、相邻棋子干涉的问题。

设计思路上，建模阶段先从单个棋子的回转体特征入手，王、后、兵这类轴对称棋子，优先用旋转凸台生成基础基体，再对顶部的装饰特征做局部切除与放样处理，马这类非对称造型，先绘制侧面轮廓草图，再通过多截面放样生成头部曲面，衔接底座的位置做了顺滑的圆角过渡，避免3D打印时出现应力集中断裂的问题。材质区分上特意做了三类材质的分区：红色棋子做了亮面烤漆质感，设置了合适的反射率与清漆层厚度，模拟实木烤漆棋子的温润反光；黑色马做了哑光磨砂塑料质感，粗糙度参数调高，还原硬质胶木棋子的触感；倾倒的白棋做了半哑光的金属质感，边缘做了轻微的倒角磨损模拟，还原长期使用后的实物状态。

外形尺寸与安装边界方面，整套模型的摆放范围控制在标准八格棋盘的局部区域，棋盘总尺寸按照标准赛事棋盘的1:1比例建模，单格边长57mm，王的总高度95mm，底座直径32mm，马的高度65mm，底座直径30mm，兵的高度45mm，底座直径26mm，所有棋子的底座都做了1mm的倒角处理，既避免摆放时刮花棋盘表面，也能在3D打印时减少底部支撑的接触面积，降低后处理的打磨工作量。棋盘的格纹做了嵌入式的分色处理，黑白格之间的高度差控制在0.2mm，模拟真实棋盘的贴面拼接效果，不会因为格纹完全齐平导致渲染时出现纹理溢色的问题。

实际使用中，这类模型可以直接导入渲染软件做不同光影环境的测试，比如顶光下的阴影投射、侧光下的曲面高光表现，也可以导出STL格式用于桌面级FDM3D打印，打印时无需额外添加支撑，因为所有外伸特征的倾斜角度都大于45度，符合FDM打印的自支撑角度要求，打印完成后简单打磨底座即可直接使用。做结构设计教学时，还可以用这套模型演示回转体建模、曲面放样、材质赋予、装配配合的基础操作，因为零件数量少、配合关系简单，非常适合入门级学员练习基础建模命令，同时理解产品建模中尺寸规范、重心控制、工艺适配的核心逻辑，避免建模只追求外观效果而忽略实际生产、使用的可行性。
