敞口式长方体金属槽型构件

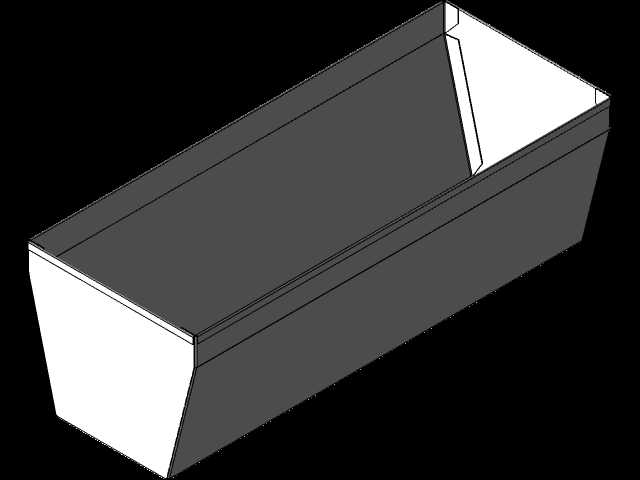

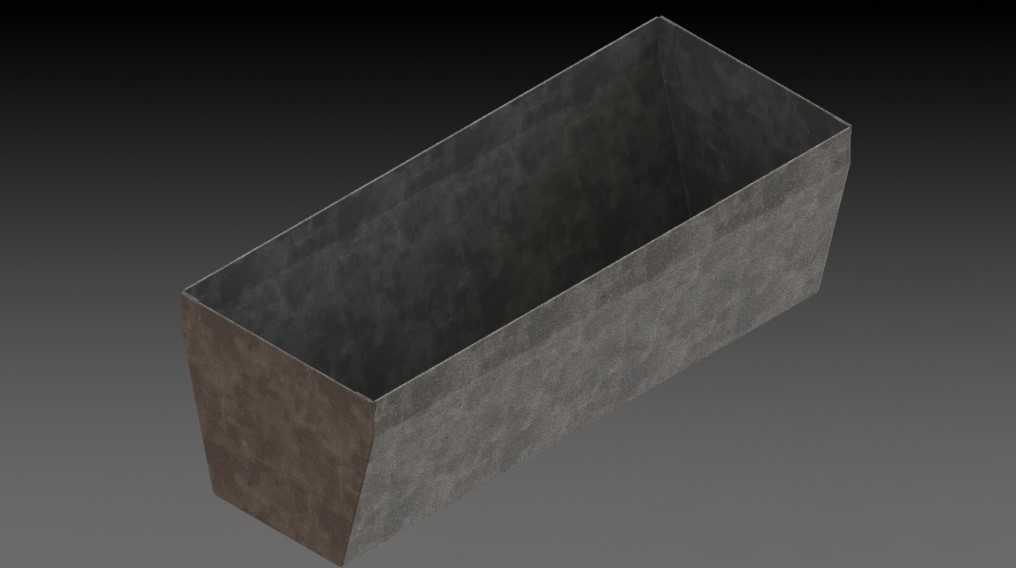

这类敞口长方体金属槽构件，在工业现场的应用场景覆盖范围极广，从车间工序间的工件中转存放，到小型流体介质的临时导流承接，再到设备配套的防护围挡结构，都能见到这类结构的实际应用。不同于封闭管路的金属管结构，该构件采用五面围合、顶部完全敞口的结构形式，侧壁与底板采用等厚金属板材弯折拼接成型，整体截面为规整矩形，内部空腔无额外加强筋或分隔结构，能够最大化利用内部容纳空间，存放规则形状的块状工件、颗粒状物料或是承接设备运行过程中滴落的切削液、润滑油等介质。

从设计思路层面来看，这类构件优先考虑的是成型工艺的便捷性与结构的刚性平衡，采用常规钣金折弯工艺即可完成单块板材的弯折成型，相邻侧壁的拼接位置采用满焊工艺处理，焊缝打磨平整后做表面氧化或防锈处理，能够适配多数常规工业环境下的防腐蚀需求。构件的侧壁高度与底面长宽比例经过合理匹配，在空载状态下放置于水平地面时不会出现侧翻风险，满载物料时侧壁的形变控制在钣金件允许的挠度范围内，无需额外加装外部加强框架即可满足常规使用强度要求。

在实际安装与使用边界上，这类构件的底部为完全平整的平面，可直接放置于车间地面、工作台面或是配套的支架结构上，无需额外设计定位安装结构，若需要固定在特定工位，可在底板四角预留螺栓过孔，通过膨胀螺栓或机牙螺丝完成固定，安装时需保证放置平面的平面度误差不超过1mm/m，避免构件放置后出现局部悬空导致焊缝受力开裂。构件的敞口边缘做了折边处理，折边宽度根据板材厚度匹配，既能够提升侧壁顶部的结构强度，避免取放物料时划伤操作人员，也能够作为临时的扶手位置，方便短距离人工搬运移位。

从功能特性来看，该类金属槽构件的内壁光滑无凸起，清理内部残留物料时十分便捷，采用金属材质制作的结构相比塑料材质的槽体，耐温范围更广，能够承接温度较高的加工废料或是热介质，不会出现受热变形的问题，同时金属材质的抗冲击性能更强，在存放较重的金属工件时，不会因为工件磕碰导致槽体破损开裂。在设备配套场景中，这类构件常作为机床设备的排屑槽附属结构，安装在机床排屑口的下方位置，承接加工过程中排出的金属切屑，切屑堆积到一定量后可直接抬起槽体完成倾倒清理，相比固定焊接的排屑结构，维护清理的效率更高。在物料中转场景中，这类槽体可配合车间的叉车或是手动液压车使用，槽体底部预留的叉车入口空间能够满足常规货叉的插入需求，实现整槽物料的工位间转运，无需额外配置转运托盘。

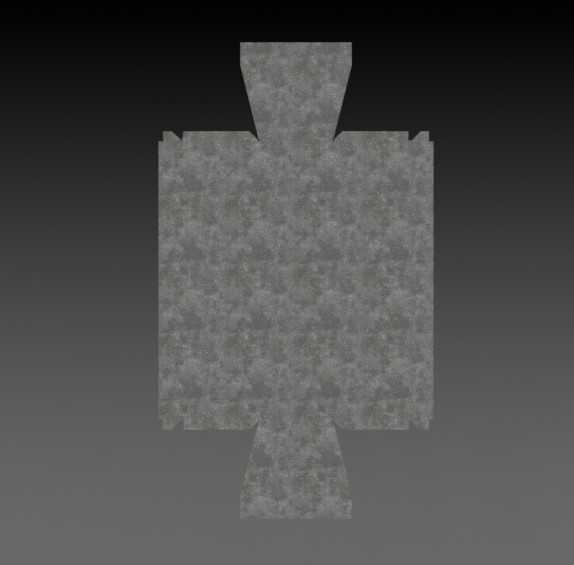

设计这类构件的三维模型时，需要重点关注板材折弯的内R角参数，根据实际选用的板材厚度匹配对应的折弯半径，避免折弯加工时出现板材开裂的问题，同时焊缝的预留位置需要符合钣金加工的工艺要求，相邻板材的拼接缝隙控制在0.5mm以内，保证焊接后的密封性能，若用于承接液体介质，还需要在焊接完成后做渗漏测试，确保焊缝位置无砂眼、漏焊等缺陷。构件的外形尺寸可根据实际使用场景灵活调整，长宽高的比例没有固定限制，但需要保证底板的厚度不小于侧壁厚度，避免满载时底板出现向下凹陷的形变，当槽体内部长度超过1m时，可适当在侧壁外部加装横向加强筋，提升侧壁的抗形变能力，避免长期满载使用后侧壁出现外扩变形。
