双圈带挂钩异形扭转弹簧结构设计

做机械结构设计这么多年，弹簧类零件的选型和建模一直是细节里容易出问题的环节，很多新手做弹簧只画个等距螺旋圈就完事，完全没考虑实际安装和受力工况，最后装上去要么卡滞要么弹力达不到要求。这次做的这款双圈带异形挂钩的扭转弹簧，最早是在户外折叠露营装备的锁止机构里接触到的，后来发现类似结构在小型农具卡扣、自行车快拆锁扣、电器舱门复位结构里都有广泛应用，属于看起来结构简单，实则对尺寸精度和形位公差要求不低的弹性零件。

先从实际应用场景说，这类扭转弹簧和普通压簧拉簧的受力逻辑完全不同，它是靠簧圈绕轴线扭转产生回弹力，两端的挂钩不是用来承受轴向拉力，而是卡在对应安装座的卡槽里，给铰接转动的部件提供复位扭矩或者保持锁止的预紧力。比如户外折叠椅的关节锁止结构里，人坐下的时候关节转动会扳动弹簧挂钩扭转，弹簧产生的反向扭矩会把锁舌顶在卡槽里，不会因为体重施压出现关节折叠松脱的情况；还有小型播种机的播量调节挡板复位，靠的也是这类弹簧的扭转力，挡板被拨杆推开调整开度后，松手就能靠弹簧力回到初始位置，不会因为设备震动出现开度偏移。

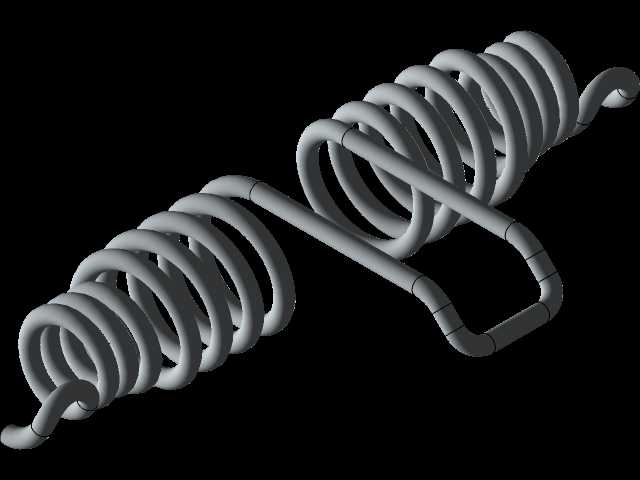

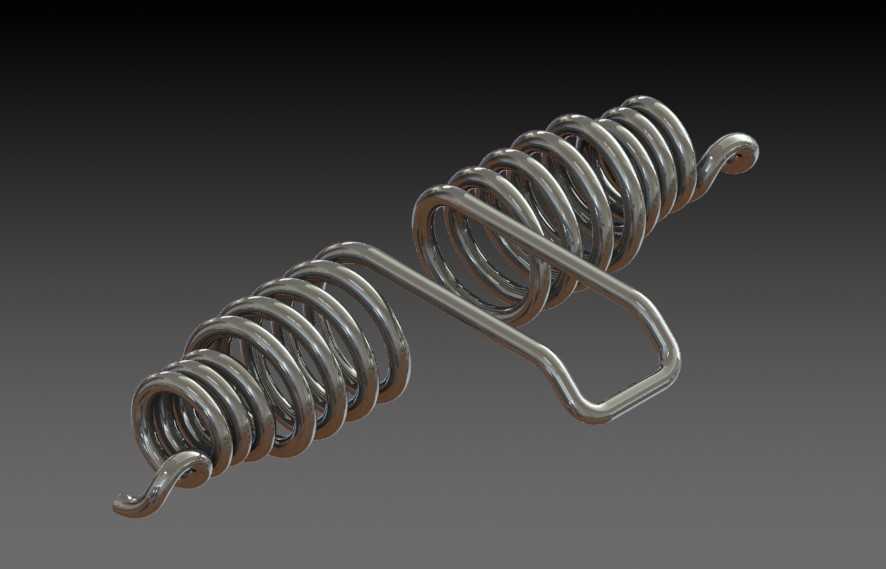

设计这个弹簧的时候，首先要捋清楚安装边界的几个核心尺寸：首先是簧圈的中径，不能做的太大，不然安装的时候会和周边的铰接轴、安装座侧壁发生干涉，也不能太小，太小的话簧丝的弯曲应力会超过许用值，反复扭转几次就会出现塑性变形甚至断裂。这次的结构采用双段簧圈设计，两段簧圈的中径保持一致，中间用一段弯折的直臂过渡，这个过渡臂不是随便弯的，角度要匹配安装座上两个挂点的相对位置，装配的时候弹簧不会出现额外的预扭应力，避免安装后就产生初始疲劳。两端的挂钩做了圆弧收头处理，不是直切的断面，一方面是避免安装的时候刮伤安装座的漆面或者镀层，另一方面圆弧头在挂钩卡入卡槽的时候能起到导向作用，装配的时候不用刻意对准，顺着圆弧就能滑进卡槽里，能提升一线装配的效率。

很多人做扭转弹簧设计的时候容易忽略簧圈的并紧问题，这款弹簧的两段簧圈都是密圈并紧的结构，没有留轴向间隙，因为扭转弹簧工作的时候簧圈会有轻微的轴向收缩趋势，如果留了间隙，工作的时候簧圈会出现轴向窜动，不仅会产生异响，还会导致扭矩输出不稳定，时间长了挂钩的受力点会出现偏移，甚至从卡槽里脱出。簧丝的弯折位置都做了圆角过渡，没有直角弯折的结构，直角位置会产生严重的应力集中，在反复扭转的交变载荷下，弯折处很容易最先出现裂纹导致弹簧断裂，圆角半径一般取簧丝直径的1.5到2倍，既能保证结构形状符合安装要求，又能把应力集中系数降到最低。

再说到安装尺寸的校核，首先要确认铰接轴的直径和簧圈内径的配合间隙，间隙不能太大，太大的话弹簧扭转的时候会出现偏心，簧圈各个位置的受力不均匀，局部应力过大会提前失效；间隙也不能太小，不然弹簧套在轴上转动的时候会出现卡滞，复位不顺畅，一般单边间隙留0.2到0.5mm就比较合适，根据簧丝直径的大小做微调，簧丝越粗留的间隙适当放大一点。然后是两端挂钩的伸出长度和角度，要保证在部件转动到最大工作角度的时候，挂钩不会从卡槽里脱出来，同时在初始安装位置的时候，弹簧有一定的预扭角度，保证部件在不受外力的时候能稳定保持在初始位置，不会因为设备运输过程中的震动出现松旷。

建模的时候要注意螺旋线的收尾处理，很多新手做弹簧螺旋线直接到端面就截断，和挂钩的过渡位置会出现生硬的接痕，实际生产的时候这种位置的簧丝曲率是连续变化的，建模的时候要把螺旋线的末端和挂钩的扫掠路径做相切约束，保证整个簧丝的中心线是曲率连续的曲线，这样扫掠出来的实体才符合实际冷卷弹簧的成型状态，后续做有限元应力分析的时候，结果也会更准确，不会因为路径的尖角出现虚假的应力集中点。另外中间的过渡臂的弯折角度，要根据实际安装座的两个挂点的空间位置来定，不是固定的90度或者180度，要保证弹簧装配到位后，两个挂钩的受力方向和卡槽的受力面垂直，避免挂钩受到侧向的分力，时间长了出现挂钩变形的问题。

从实际使用的耐久性角度考虑，这类弹簧的表面处理一般根据使用场景选，如果是户外使用的场景，要做镀锌或者达克罗处理，提升防锈能力，避免雨天或者潮湿环境下簧丝生锈，导致弹力下降甚至断裂；如果是室内电器设备里使用，做普通的发黑处理就足够，成本更低也能满足防锈要求。设计的时候还要核算最大工作扭转角，不能超过弹簧材料的许用扭转角，一般碳素弹簧钢丝做的扭转弹簧，最大扭转角不能超过圈数乘以每圈的许用扭转角度，不然会出现塑性变形，卸载后不能回到初始位置，导致整个机构失效。

很多结构设计人员在选弹簧的时候，习惯直接查标准件手册选标准弹簧，但实际设备里的安装空间往往是受限的，标准弹簧的挂钩角度、簧圈长度很难完全匹配安装要求，这时候就需要根据实际安装边界做定制化的弹簧结构设计，这款双圈异形挂钩扭转弹簧就是针对狭小安装空间做的优化结构，相比单圈扭转弹簧，它能在更小的轴向尺寸下提供更大的复位扭矩，同时异形的挂钩结构不需要额外的固定销，直接卡在安装座的卡槽里就能完成固定，减少了零件数量，也降低了装配的复杂度。

做这类弹性零件的三维模型，最核心的不是把外形画的像，而是要把所有和安装、受力相关的尺寸都做准确，比如簧丝直径的公差、簧圈中径的公差、挂钩角度的公差，这些尺寸直接影响最终弹簧的使用性能，建模的时候就要把公差考虑进去，后续出工程图的时候才能直接标注生产，不用反复修改调整。很多新手做的弹簧模型看起来外形差不多，但是导进装配体里一配合就发现干涉，或者挂钩位置对不上，本质上就是没有从实际安装和使用的角度去考虑结构，只是照着图片抄外形，没有理解每个结构细节对应的功能需求。
