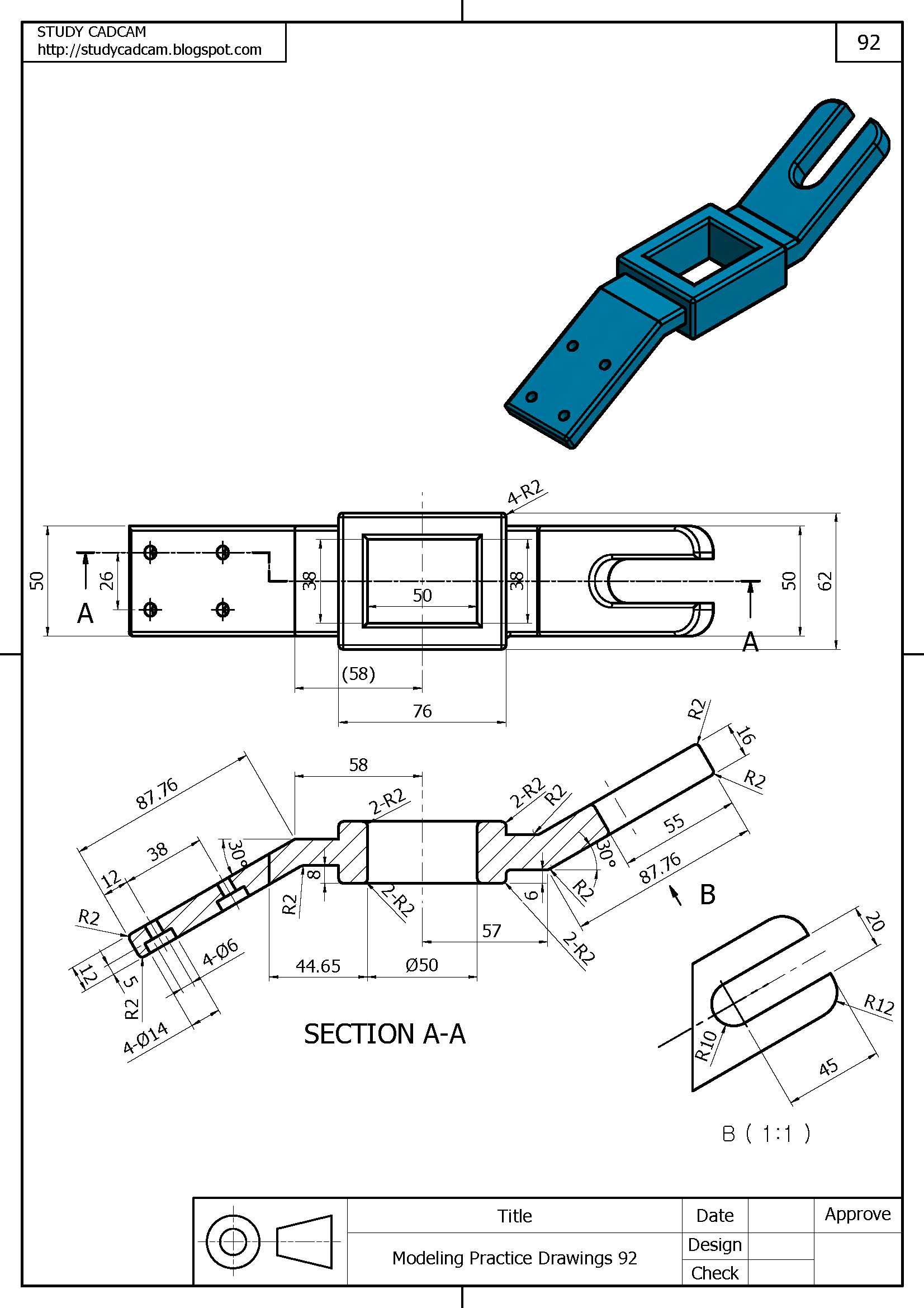

带双侧翼板的方形座卡扣式连接件

项目分类:3D模型 发布时间:2021-10-25 ID:336440
  • 带双侧翼板的方形座卡扣式连接件
  • 带双侧翼板的方形座卡扣式连接件

这类带双侧延伸翼板的方形座连接件,常出现在需要快速拆装的工装夹具、小型设备检修舱门、模块化输送线的侧封板固定场景中,日常做设备维护时经常能碰到类似结构,核心作用是替代传统螺丝锁紧,减少拆装时的工具依赖,提升工位换型、设备维保的效率。

从结构功能来看,中间的方形沉槽是核心定位基准,槽体内腔做了0.2mm的拔模斜度,适配对应尺寸的方形凸台插接,装配时凸台卡入沉槽后,两侧翼板会在自身弹性形变的作用下贴合安装基面,翼板末端的圆弧过渡结构一方面是避免安装时刮伤操作人员手部,另一方面是预留了手指施力的空间,需要拆卸时只需同时按压两侧翼板末端,就能让中间沉槽与定位凸台脱离,无需借助螺丝刀、扳手等额外工具。

设计这类零件的时候,首先要确认的是安装边界的尺寸约束:中间方形座的外轮廓边长要匹配安装位的预留开孔尺寸,通常这类小型连接件的方形座边长控制在20-30mm区间,沉槽深度不超过座体总厚度的80%,避免槽底过薄导致受力断裂;两侧翼板的延伸长度要兼顾弹性形变行程和安装空间,翼板厚度控制在2-3mm,既保证按压时有足够的形变余量不会出现塑性变形,又不会因为翼板过薄导致锁紧力不足,在设备运行振动的工况下出现松脱。

实际选型应用时,要注意这类卡扣连接件的适用载荷场景,它更适合用于防护罩壳、装饰盖板、轻质管线固定这类低载荷的定位锁紧场景,不能用于承重结构的受力连接。翼板与方形座的衔接位置做了R3的圆角过渡,这个细节是为了降低应力集中,因为每次拆装按压翼板时,衔接位置是应力最大的区域,如果做直角过渡,反复拆装十几次后就容易出现裂纹断裂,圆角过渡能把应力分散到更大的区域,提升零件的反复使用寿命。

建模过程中要注意拔模方向的统一,整个零件的拔模方向垂直于方形座的安装基面,所有侧壁的拔模角度统一取1.5度,既方便注塑成型时的脱模,又不会因为拔模角度过大导致沉槽与定位凸台的配合间隙过大,出现装配后晃动的问题。翼板的上表面做了轻微的弧度处理,不是完全的平面,这个设计是为了让翼板在自然状态下有一个预压的弹力,当卡入定位凸台后,翼板会持续给安装基面施加一个贴合力,抵消设备运行产生的振动间隙,避免出现异响或者松脱。

从安装适配性来看,这类零件不需要额外的固定螺丝,只需要在安装板上开出对应尺寸的方形过孔,将连接件的方形座从一侧压入过孔,依靠翼板的限位就能完成自身的固定,另一侧的定位凸台卡入沉槽即可完成两个部件的连接,整个装配过程单步耗时不超过两秒,相比传统的螺丝锁紧效率提升至少十倍,特别适合大批量装配的生产线工位,能有效降低装配工人的操作强度。

还要注意的是,这类零件的材质通常选用POM或者PA66加玻纤,具备足够的韧性和耐磨性,反复拆装的使用寿命能达到千次以上,如果是用于有耐腐蚀要求的场景,也可以选用PP材质,但对应的翼板厚度要适当增加0.5mm,弥补PP材质弹性模量较低的问题,保证足够的锁紧力。设计时还要考虑安装后的平齐度,翼板的下表面与方形座的安装定位面要保持在同一平面,避免装配后翼板翘起,影响外观或者干涉其他相邻部件的运动。
