Creo3.0实践用异形连接构件

项目分类:通用机械零部件 发布时间:2021-10-25 ID:336441
  • Creo3.0实践用异形连接构件
  • Creo3.0实践用异形连接构件

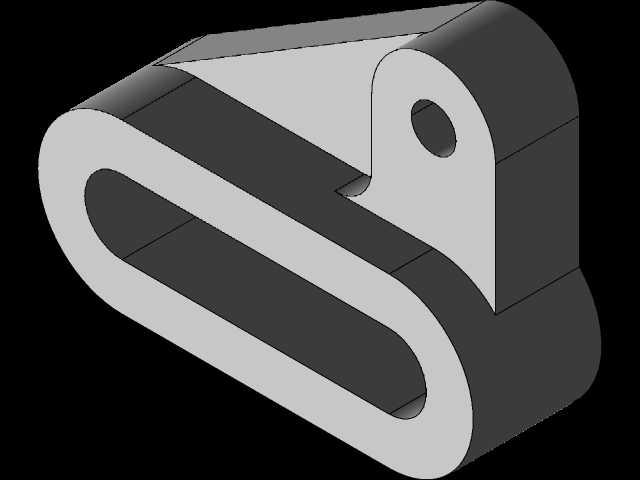

  这类带单铰接孔的长槽形异形构件,常出现在轻工输送线的张紧调节机构、小型工装夹具的锁止联动结构,以及部分非标自动化设备的行程限位摆臂组件中,作为力传递与位置调节的中间连接件使用,承担铰接端固定、长槽端滑动调节行程的核心作用。从实际使用场景来看,这类零件多安装在设备侧部的安装板面上,铰接端通过销轴与固定座连接,可绕销轴实现小角度摆动,长槽内配套装入带肩螺栓与锁紧螺母,当需要调节联动部件的张紧度或者行程位置时,松开锁紧螺母即可沿长槽方向调整滑动端的固定位置,调整到位后锁紧螺母即可完成固定,无需额外加工多组安装孔,能适配小范围内的安装尺寸偏差,降低现场装配的调整难度。从结构设计逻辑来看,构件整体采用等厚实体铣削成型的思路,

  主体轮廓为闭合的长环形槽结构,环形槽的内外侧壁保持等壁厚设计,既保证了构件整体的抗弯强度,又能通过中空槽结构降低零件自身重量,减少摆动过程中的惯性负载。铰接端设计为带圆角的圆弧形端头,中心加工同轴铰接通孔,孔口做轻微倒角处理,避免销轴装配时刮伤零件表面,同时减少销轴转动过程中的接触应力集中;长槽的两个直边段保持平行度公差,槽的端部做半圆过渡,过渡圆弧半径与槽宽的一半保持一致,保证滑动螺栓在槽内移动时无卡滞,滑动全程接触均匀。构件的所有外棱边都做了R1左右的圆角倒钝处理,既避免装配过程中锐边划伤操作人员,也能减少零件热处理或者表面处理过程中的应力集中问题,降低零件开裂的风险。从安装边界尺寸来看,

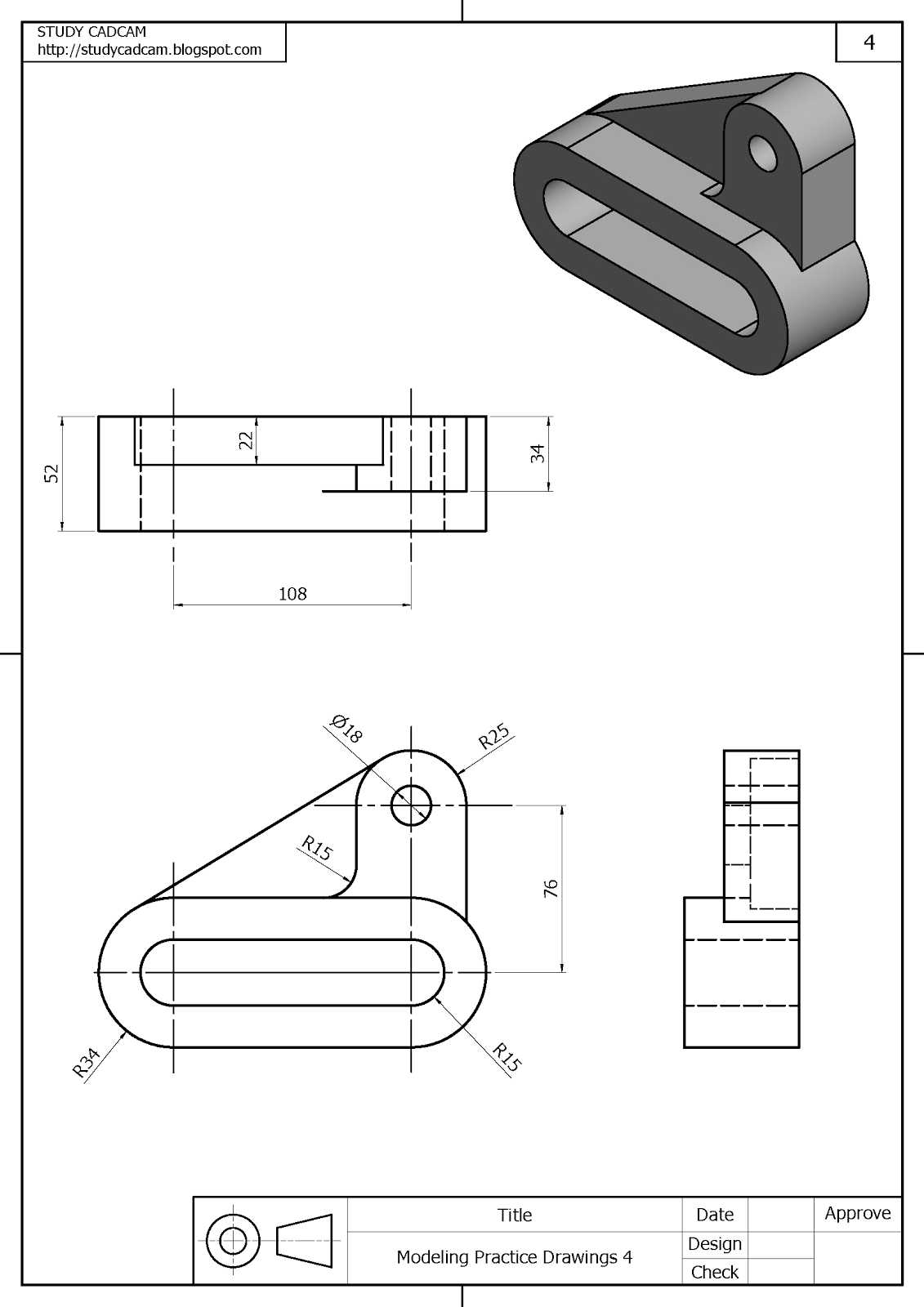

  这类零件的整体厚度通常根据承载需求设定在8-15mm区间,铰接孔的直径根据配套销轴的规格匹配,通常在6-12mm范围,长槽的有效调节行程根据实际使用需求设计在30-80mm区间,铰接孔中心到长槽最远端的距离控制在100mm以内,属于小型的连接类零部件,安装时仅需在固定端加工对应销轴的安装孔,滑动端预留对应槽宽的螺栓穿过空间即可,对安装空间的要求较低,可适配紧凑的设备内部布局。建模过程中需要重点控制几个关键尺寸的公差:铰接孔的圆柱度公差控制在0.02mm以内,保证与销轴的转动配合间隙均匀;长槽两侧直边的平行度公差控制在0.05mm以内,避免滑动螺栓移动时出现卡滞;铰接孔中心与长槽对称中心线的位置度公差控制在0.1mm以内,

  保证零件摆动时两侧受力均匀,不会出现偏载磨损。零件的材质通常选用45号钢或者Q235钢,承载要求较高的场景下可选用40Cr调质处理,表面做发黑或者镀锌处理,提升防锈能力与表面耐磨性。这类零件虽然结构不算复杂,但非常适合三维建模初学者练习拉伸、切除、圆角、孔特征的综合运用,建模时需要先绘制主体的对称轮廓草图,通过对称约束保证两侧结构的一致性,先拉伸生成主体实体,再通过拉伸切除生成中间的长槽结构,之后添加铰接孔特征,最后统一添加所有棱边的圆角,建模过程中需要注意草图的全约束,避免后续修改特征时出现轮廓错位的问题,同时要合理控制圆角的添加顺序,先添加小半径圆角再添加大半径圆角,避免出现圆角特征生成失败的问题。在实际工程应用中,这类构件的失效形式通常出现在铰接孔的磨损以及长槽端部的应力断裂,因此设计时需要根据实际承载载荷核算铰接孔的接触应力以及长槽根部的弯曲应力,必要时可在铰接孔内压入铜套或者钢套提升耐磨性能,在长槽的端部过渡位置适当加大圆角半径,降低应力集中系数,提升零件的整体使用寿命。
