内螺纹90度镀锌弯头管路连接件

日常做管路排布设计的时候，90度内螺纹弯头是绕不开的基础连接件，尤其是镀锌材质的款，在民用给排水、低压气动回路、小型液压支路、普通化工介质输送的场景里覆盖率极高。做三维建模的时候最先要卡准的是两端内螺纹的同轴度，两个接口的轴线必须严格垂直，夹角公差控制在±0.5度以内，不然现场安装的时候会出现螺纹别劲，要么拧不到位漏液漏气，要么硬拧把螺纹牙型挤崩，后期运维拆换都费劲。

从实际使用场景来说，这类3/4规格的弯头，大多用在DN20管径的管路上，不管是家装里的冷热水管改向，还是车间里压缩空气管路的直角转向，或是小型设备上冷却循环水的管路排布，都能见到它的身影。镀锌层的存在是为了提升管件的耐锈蚀能力，普通铸铁基材直接接触水或者潮湿空气用不了两三年就会锈穿，热镀锌处理之后，表层的锌层能形成钝化防护，在常规无强腐蚀的介质环境里，使用寿命能提升到十年以上，也能减少管路内部因为锈蚀产生的杂质堵塞通道。

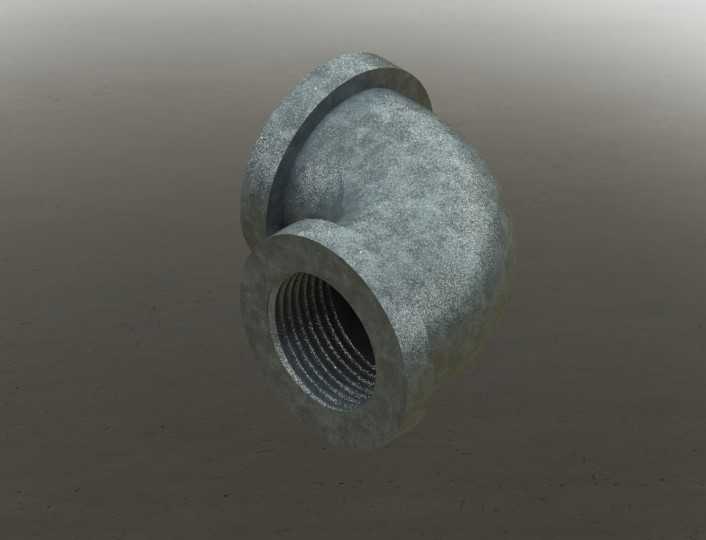

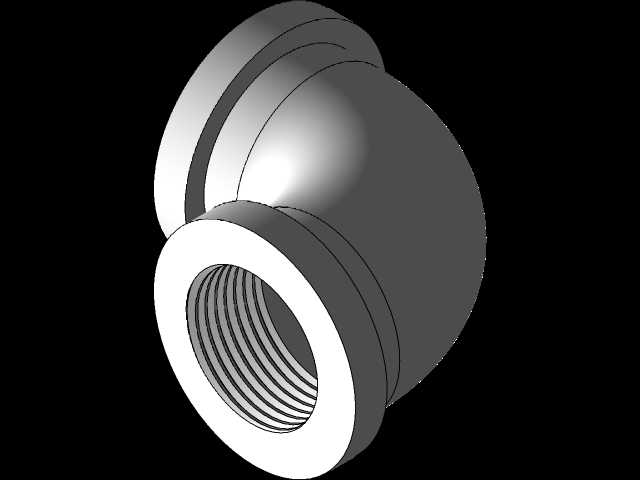

建模的时候要注意两端的法兰边结构，这个凸起的边不是多余的设计，一方面是安装拧动的时候给管钳提供受力位，避免管钳直接夹在螺纹段破坏牙型，另一方面也能增加接口处的结构强度，当管路存在轻微震动的时候，应力不会集中在螺纹根部，降低开裂的风险。内螺纹的牙型要严格匹配55度密封管螺纹的标准，牙顶和牙底的圆弧过渡要做准确，不能建成尖角，不然实际加工出来的螺纹和外接管道拧合的时候，密封面贴合不严密，就算缠了生料带也容易出现渗漏。

安装边界这块要提前算好余量，两个接口的端面到弯头转弯中心的距离要留足，不能把转弯半径做太小，不然管路内部的介质流阻会陡增，尤其是输送带微小颗粒的介质时，过小的转弯半径会在弯头内侧形成涡流冲刷，用不了多久就会把管壁磨穿。常规3/4规格的这类弯头，两端内螺纹的有效啮合长度要保证在10mm以上，才能满足1.6MPa公称压力下的密封和抗拉脱要求，建模的时候不能为了外观好看把螺纹段做短，不然现场安装的时候管道拧进去深度不够，带压运行很容易把接头崩开。

外形上的铸造圆角也要处理到位，弯头外侧的圆弧过渡要平滑，不能有直角结构，不然铸造的时候容易出现应力集中，铸件冷却过程中就会产生裂纹，后期承压的时候风险很高。内壁的流道要做等径设计，不能因为转弯就出现局部缩径，不然会影响整个管路的流量参数，选型的时候如果没注意到缩径问题，实际运行时流量达不到设计值，还要拆换管件返工，耽误项目进度。

做这类标准件建模的时候，还要提前考虑和其他管路配件的适配性，比如和同规格的外丝直接、三通、球阀对接的时候，安装空间要留够，不能出现弯头本体和相邻配件的干涉，尤其是在密集排布的管路组里，弯头的外轮廓尺寸要严格按照行业通用标准来做，不然装配的时候会出现装不上的问题，还要反复调整管路走向，浪费设计时间。镀锌层的表面质感建模时也要还原到位，铸件本身的细微粗糙肌理加上镀锌层的亚光金属质感，能让装配体的渲染效果更贴近实际工程场景，做方案汇报的时候也更有真实感，不会因为模型质感太假影响方案呈现效果。
