多布勒加拉手动拔取拆卸工具结构

在设备检修、零部件拆装的现场作业场景中，这类双爪式手动拔取工具是一线维修人员处理过盈配合件拆卸的核心工装之一，主要用于将轴类零件上的轴承、衬套、皮带轮、密封端盖等配合件沿轴向平稳拉出，避免直接敲击造成的零件变形、配合面损伤问题。不同于液压拔取设备的大体积与外接动力需求，这款手动结构的拔取工具更适配狭小空间内的轻载拆卸作业，在小型机电设备维修、生产线日常维保、五金加工车间的零散拆装场景中使用率极高。

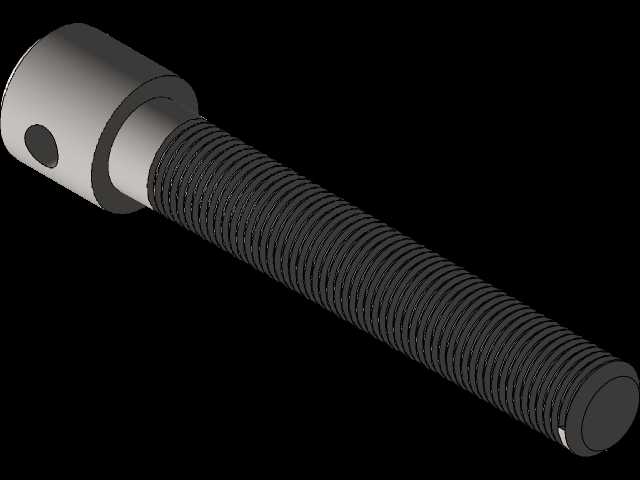

从功能结构来看，该工具采用T型转动手柄搭配中央传动螺杆的施力结构，操作人员转动横向手柄时，螺杆会沿轴向平稳进给，将旋转力矩转化为轴向的直线顶推力，施力过程匀速可控，不会出现突然的冲击力损伤被拆零件。两侧的勾爪采用可滑移调节的跨距设计，能够根据被拆卸零件的外径尺寸调整两个勾爪的开合距离，适配一定尺寸范围内的不同直径零件，勾爪末端的直角勾头可以牢靠卡合在被拆零件的下端面或台阶处，避免施力过程中滑脱。中部的横梁作为勾爪的承载支撑件，与螺杆的螺母座集成一体，保证施力时两侧勾爪的受力均匀，不会出现单侧偏载导致的零件歪斜、卡滞问题。

设计过程中首先要考虑的是施力的同轴度要求，中央螺杆的轴线必须与两侧勾爪的对称中心线完全重合，否则顶推过程中会出现偏载，不仅会增大转动手柄的操作力，还可能导致被拆零件与轴发生卡咬，甚至造成勾爪变形断裂。勾爪的截面尺寸需要匹配额定拆卸载荷下的抗弯强度，勾头部位做了加厚处理，避免长期受力后出现勾头张开、滑脱的问题；螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的传动效率与承载能力，同时具备一定的自锁性能，施力过程中不会因为反向作用力导致手柄自行回转，提升操作安全性。两侧勾爪与横梁的配合采用间隙适中的滑动配合，既可以顺畅调整跨距，又不会出现过大的晃动间隙，保证卡合零件后的定位精度。

从安装边界与尺寸适配来看，这款拔取工具的勾爪最大张开跨距覆盖常规小型机电设备的常用轴承、衬套尺寸范围，螺杆的有效进给行程满足常规过盈配合件的拆卸拉出距离需求，不需要中途反复调整勾爪位置。整体结构没有多余的突出零部件，T型手柄的长度经过优化，既保证操作人员可以用合适的力矩转动螺杆，又不会因为手柄过长导致在狭小设备舱内操作时与周边零部件发生干涉。勾爪的竖直段长度适配不同轴向高度的被拆零件，即使被拆零件距离轴端有一定距离，也可以通过勾爪的卡合完成拆卸作业。

实际使用时，需要先根据被拆零件的外径调整两侧勾爪的位置，让勾头牢靠卡合在零件的承力端面，再将中央螺杆的顶端对准轴的中心孔，保证螺杆轴线与轴的轴线重合，之后匀速转动T型手柄，带动螺杆进给，逐步将被拆零件从轴上平稳拉出。整个施力过程中操作人员可以通过手柄的反馈力感知拆卸阻力的变化，遇到阻力突增的情况可以及时停止操作，检查是否存在卡滞、偏载问题，避免蛮力操作损坏零件或工具。相比三爪拔取工具，这种双爪结构的卡合操作更便捷，在零件周边空间受限、无法布置三个勾爪的场景下，拥有更好的场景适配性，是现场维修工位不可或缺的基础拆装工装。
