三通法兰式流体管路连接构件结构设计

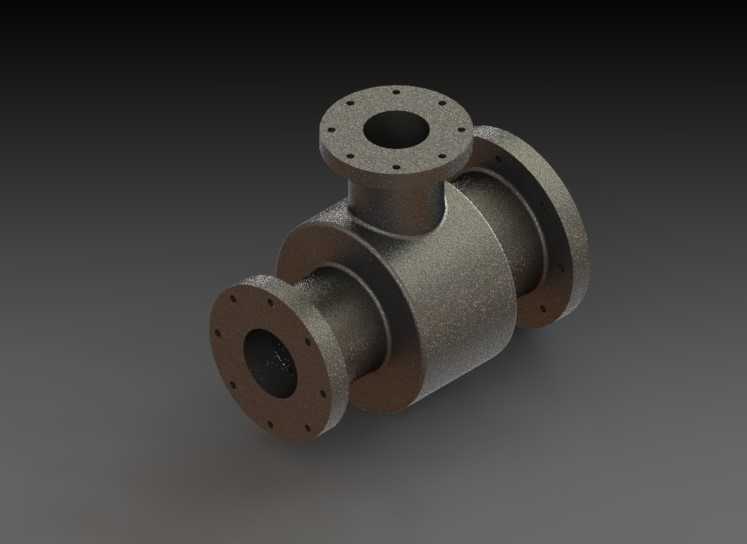

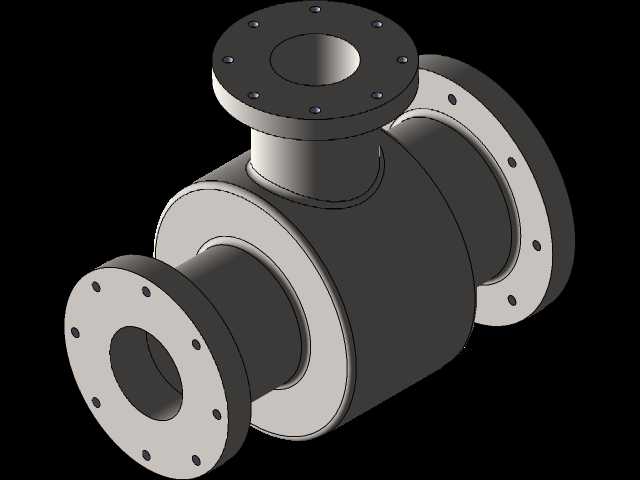

在化工流体输送、市政给排水、工业换热管网等场景中，多通路流体的汇流、分流以及流向切换是管路系统设计中无法回避的核心需求，这类带法兰接口的三通类承压构件，正是承担这一功能的核心管路部件。不同于普通焊接三通，法兰连接形式的构件无需在安装现场进行焊接作业，仅通过匹配对应压力等级的螺栓、密封垫片即可完成与上下游管路的对接，后期检修、更换时仅需拆卸对应法兰的紧固件即可完成作业，大幅降低了带压管路的运维难度，尤其适用于后期需要频繁调整管路走向、定期清理管路内部积垢的工况场景。从结构设计逻辑来看，该构件采用等径/异径组合的腔体结构，三个接口端均采用带螺栓孔的凸面法兰结构，法兰端面上的密封面经过精度控制，可适配石棉橡胶垫、金属缠绕垫等多种密封件，满足不同压力、温度工况下的密封要求。主体腔体采用圆滑过渡的变径结构，避免流体在腔体内部形成直角对冲的流道死角，一方面可以降低流体在转向、汇流过程中的局部阻力损失，减少输送过程中的能耗，另一方面也能避免流体中携带的固体杂质在死角位置沉积，长期运行后造成管路通径缩窄、堵塞的问题。在安装边界的设计考量上，三个法兰端的螺栓孔采用均布设计，孔位公差严格匹配对应公称通径、公称压力的法兰标准，安装时无需额外调整孔位角度，只要将法兰端面与对接管路法兰对齐、穿入螺栓按对角顺序紧固即可完成装配。主体腔体的壁厚经过承压强度校核，可满足常规中低压流体输送的强度要求，外部无多余的突出结构，安装时所需的外围操作空间较小，可适配空间紧凑的管廊布局、设备内部管路排布场景。在实际选型应用中，这类构件可根据输送介质的特性匹配不同的材质，输送普通水、常温无腐蚀性流体时可采用铸铁材质，输送腐蚀性化工介质时可更换为不锈钢或衬塑材质，法兰的压力等级也可根据管路系统的实际工作压力进行对应调整，从0.6MPa到1.6MPa的常规工况都能找到适配的规格。设计过程中需要重点关注三个接口的同轴度、法兰端面与腔体轴线的垂直度，若形位公差超出允许范围，安装时会出现法兰面无法完全贴合、螺栓受力不均的问题，长期带压运行时容易出现密封面泄漏、螺栓疲劳断裂的故障。腔体内部的过渡圆角需要经过流场仿真验证，确保流体在分流、合流过程中不会产生过大的局部湍流，避免长期运行时湍流对腔体内壁造成冲蚀磨损，延长构件的整体使用寿命。这类构件在实际管路系统中，既可以作为单纯的三通分流部件使用，也可在腔体内部加装导流、调节组件后作为简易的流向切换部件使用，适配多种不同的管路功能需求。
