1.35英寸手动球形旋塞式球阀结构

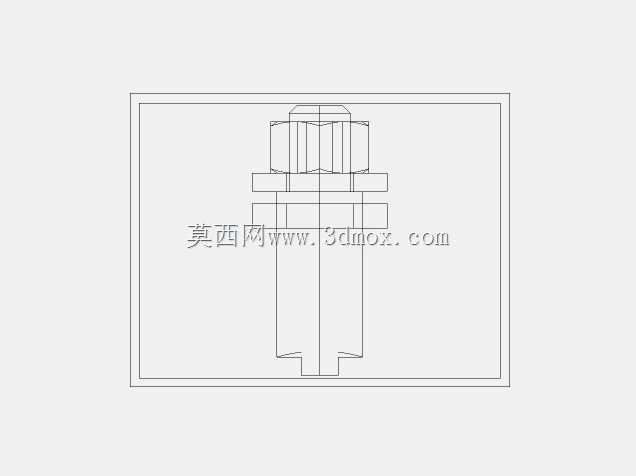

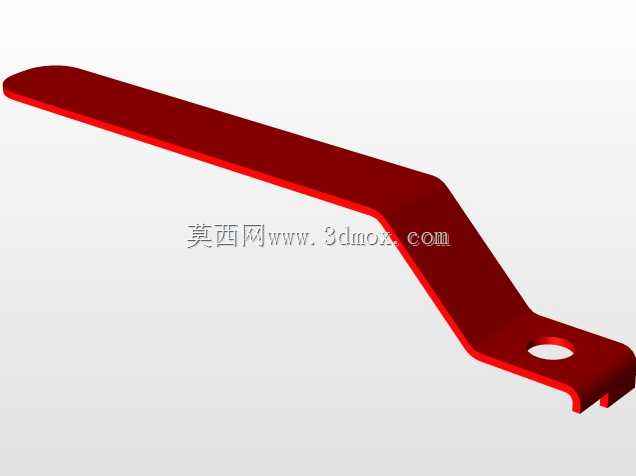

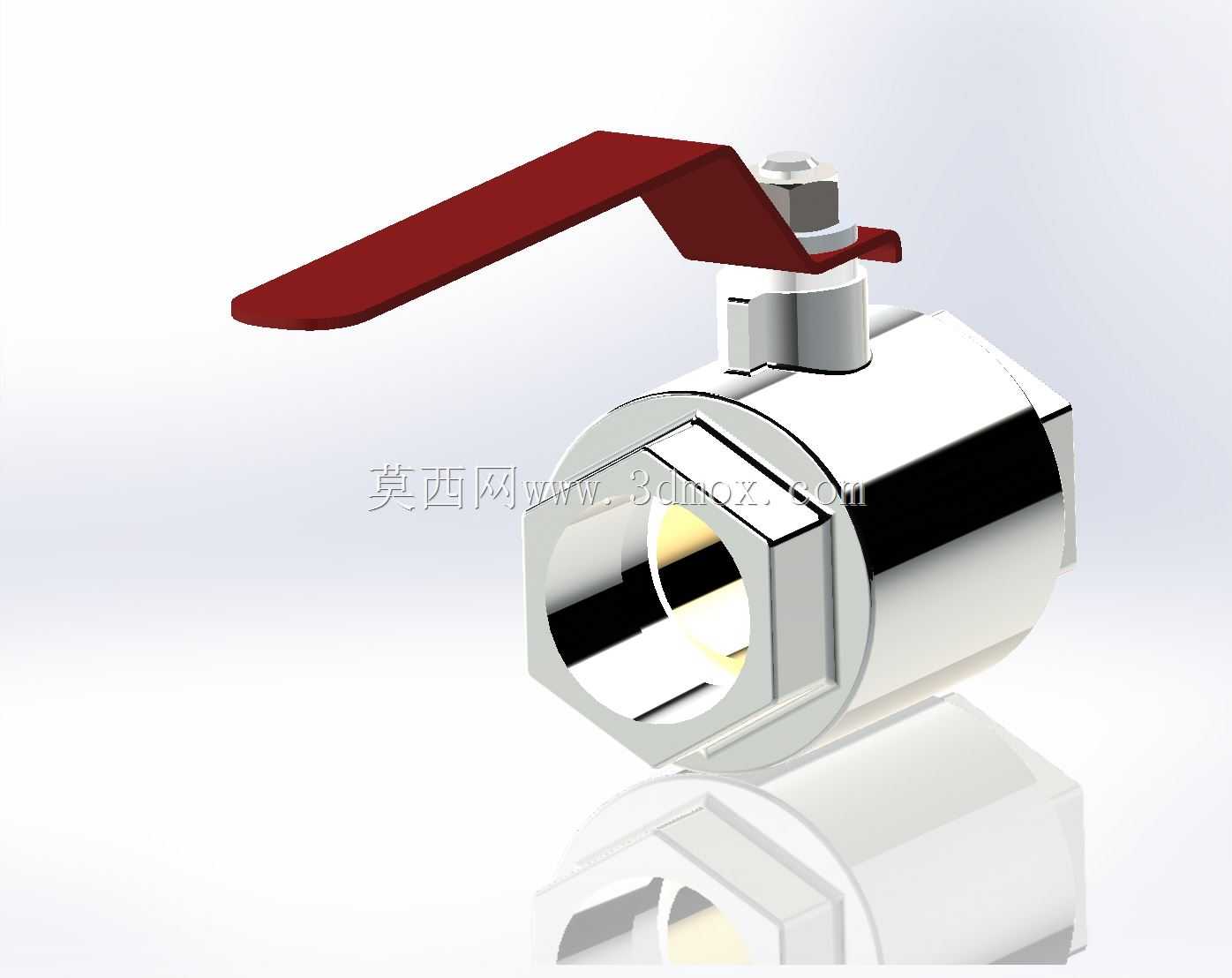

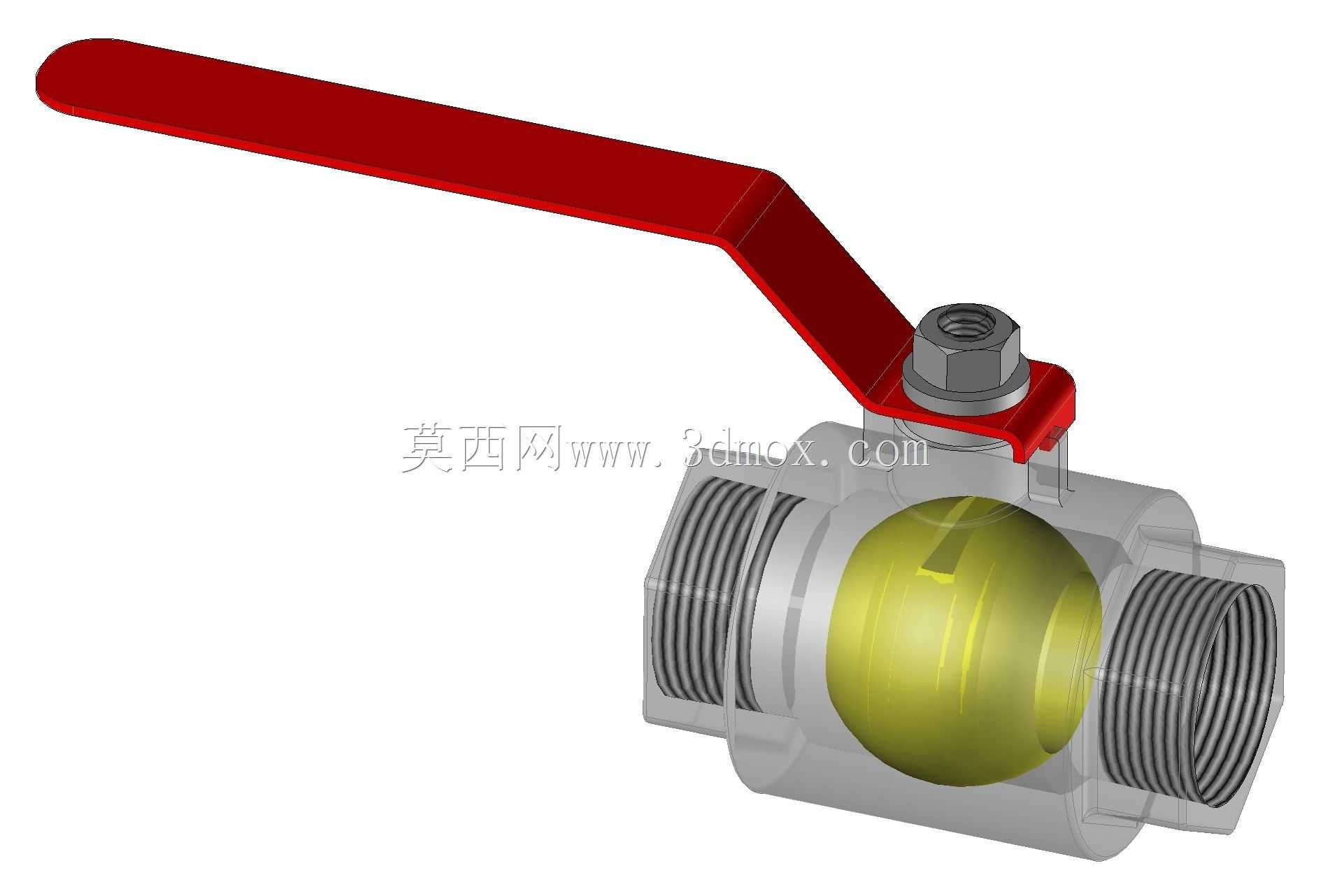

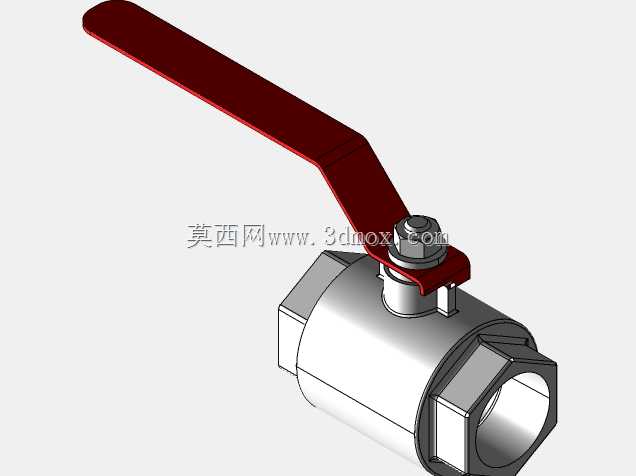

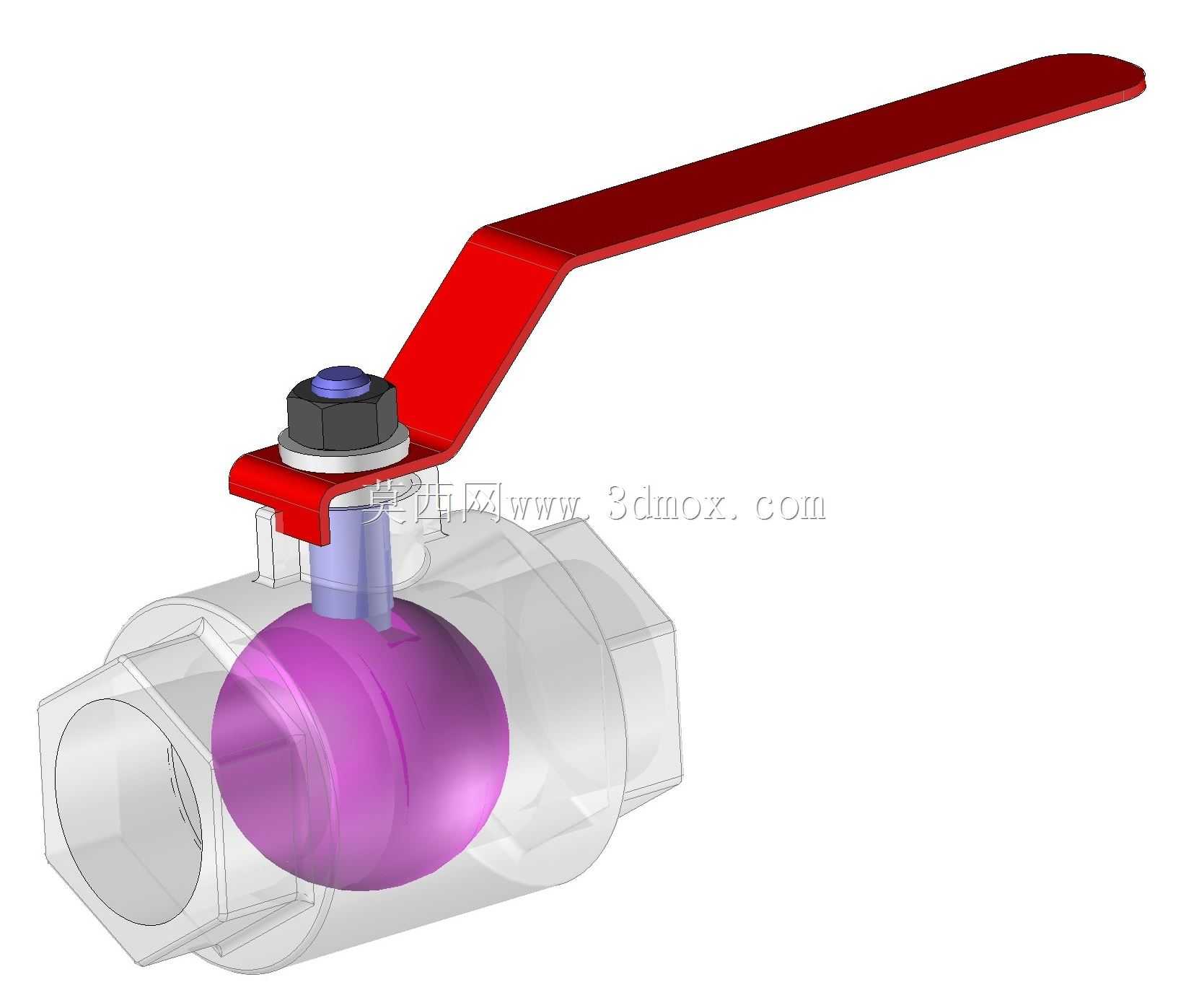

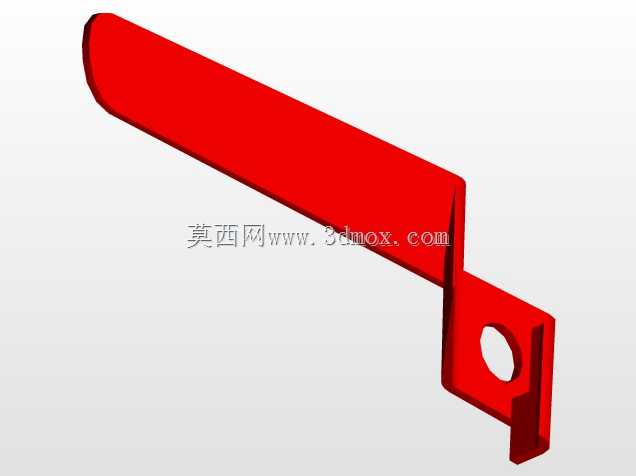

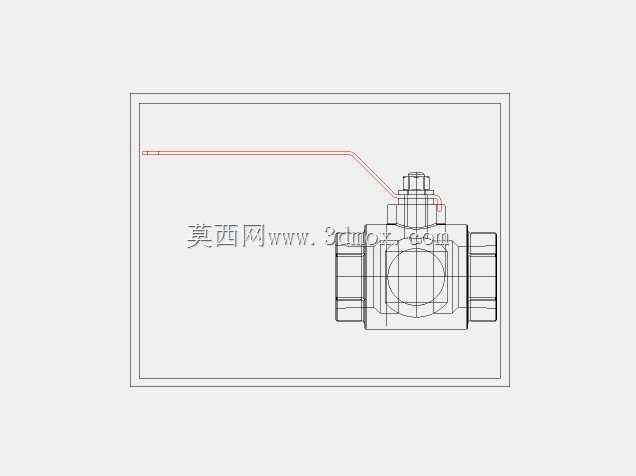

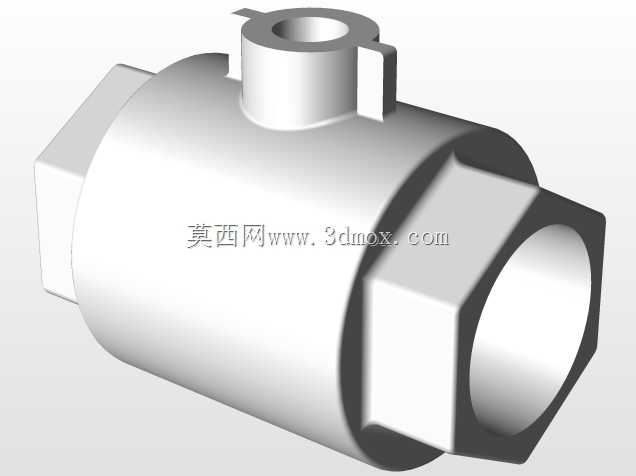

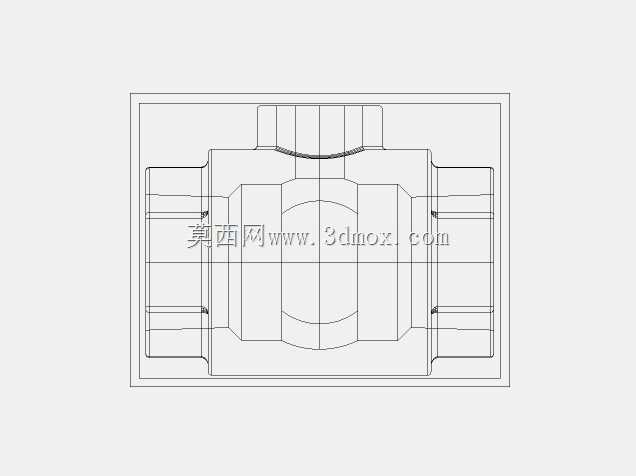

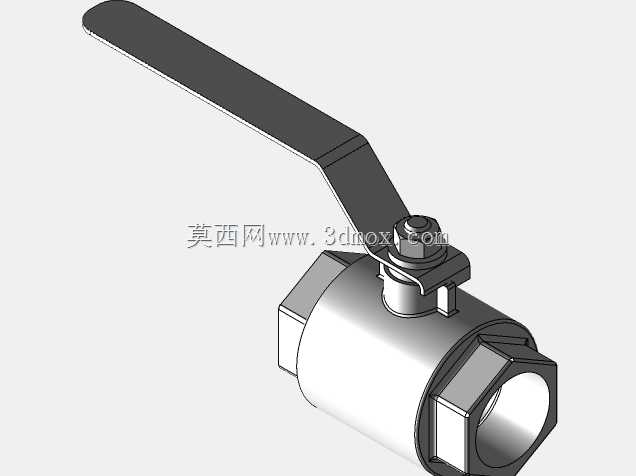

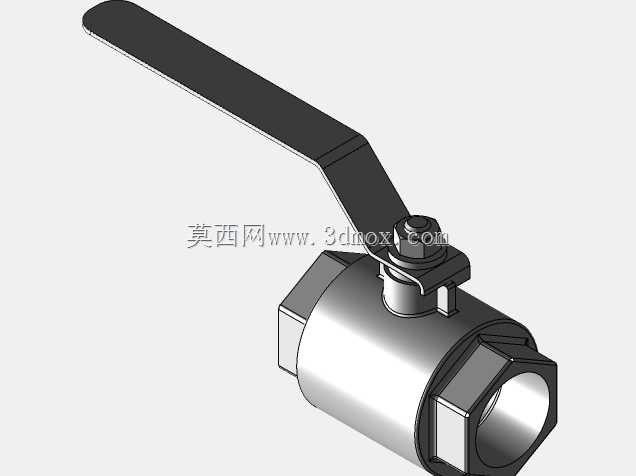

这款手动操作的球形旋塞结构，核心通径规格对应1又1/4英寸管路适配需求，在民用给排水、小型化工流体输送、暖通空调水循环支路、普通气动控制管路中都有广泛适配场景，主要承担管路通断切换的控制功能，不做精准流量调节使用，适配无硬质颗粒杂质的清水、压缩空气、低压油品、弱腐蚀性流体介质的通断控制。从实际安装适配边界来看，阀体两端采用内螺纹连接结构，螺纹规格匹配对应通径的标准管螺纹，安装时无需额外焊接法兰，直接缠绕密封生料带后与同规格管路端螺纹旋合即可，整体安装占用空间紧凑，阀体主体为圆柱形不锈钢结构，不含操作手柄的主体长度适配常规支路管路的安装间距，不会出现与周边管路构件干涉的问题。操作手柄采用扁平弯折式杠杆结构，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆，仅靠手部力量即可完成带压状态下的启闭操作，手柄表面做了防滑的哑光涂层处理，沾附少量油污或水渍时也不会出现打滑脱手的情况，手柄与阀芯的连接部位采用扁方加锁紧螺母的固定结构，长期频繁操作也不会出现手柄空转、阀芯跟转不到位的问题。从结构设计逻辑来看，这款产品采用直通式流道设计，阀芯为带贯通孔的球形结构，全开状态下流道与管路通径完全对齐，流阻系数远低于同规格的截止阀、闸阀，介质流经时的压力损失极小，不会出现明显的节流压降问题，适合对管路压损有要求的循环管路场景。阀芯与阀体之间的密封采用软质密封环结构，密封预紧力通过端部的压盖结构调整，长期使用出现密封磨损泄漏时，可适当调整压盖锁紧力度补偿密封磨损量，无需直接更换整阀，降低现场运维成本。阀体整体采用一体式锻造成型结构，没有多余的拼接焊缝，结构强度更高，耐受压力波动的能力更强，在1.6MPa额定工作压力下长期运行不会出现阀体开裂、渗漏的问题。在三维建模过程中，所有配合尺寸都严格遵循管螺纹标准、阀门结构长度标准的公差要求，螺纹配合间隙、阀芯转动间隙、密封件压缩量都按照实际生产装配公差做了预留，模型可直接用于装配干涉校验、管路布局模拟，也可作为同类型阀门改型设计的基础参考。在实际选型应用中，这款阀件适合安装在操作空间有限的管路支路位置，手柄的90度旋转即可完成全开全关切换，操作人员可通过手柄的朝向直观判断阀门启闭状态，手柄与管路平行时为全开状态，垂直时为全关状态，无需额外加装状态指示构件，现场运维识别成本极低。需要注意的是，这款结构不适合用于带大量固体颗粒的浆料输送场景，避免颗粒卡滞在阀芯与密封面之间造成密封面划伤，导致内漏问题，日常运维时仅需定期检查阀杆部位的密封情况，按周期补充密封填料即可，整体运维难度极低，适合民用、工业普通场景的批量部署使用。
