内燃机基础结构活塞三维建模设计

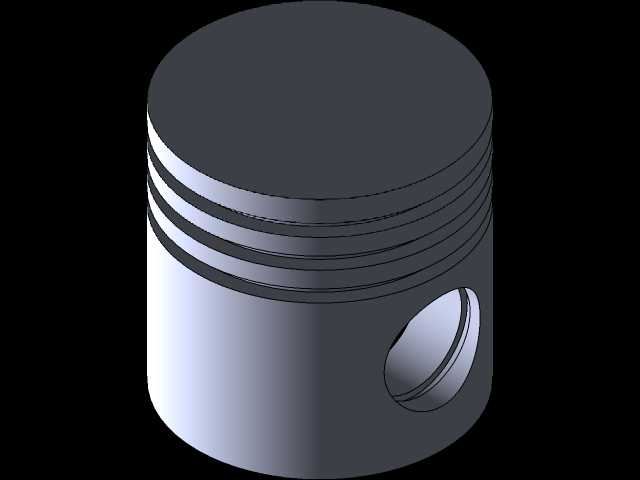

在往复式内燃机的核心运动机构里，活塞是直接参与能量转换的关键部件，它的工作状态直接决定了动力输出的稳定性与整机的使用寿命，日常做动力总成匹配、小型内燃机改装或者教学演示结构验证的时候，这类基础几何结构的活塞模型是非常实用的参考载体。从实际工况来看，活塞需要在气缸套内完成高频往复直线运动，顶部直接承接燃烧室爆燃产生的高压燃气推力，通过活塞销把作用力传递给连杆，最终带动曲轴旋转完成动力输出，整个工作循环里它要同时承受高温、高压、交变冲击载荷，还要配合活塞环完成气缸密封、热量传导、机油调控的多重功能。做这个活塞的结构设计时，首先要匹配对应缸径的气缸内壁配合间隙，头部的多道环槽是核心功能结构，靠上的几道环槽用来安装气环，作用是封堵燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，下方的环槽用来安装油环，负责在往复运动中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室燃烧产生积碳。活塞裙部的型线设计要考虑热态下的膨胀变形量，常温下的非正圆结构是为了在工作温度升高后，裙部能均匀贴合气缸壁，避免出现拉缸或者敲缸的异常工况。侧面开设的活塞销孔是动力传递的连接节点，孔位的同轴度、孔与活塞销的配合间隙都有严格的公差要求，既要保证运动过程中连接可靠无松旷，也要预留足够的润滑空间避免干摩擦。从安装边界来看，活塞的整体外径要和对应规格的气缸内径保持合理的配合公差，顶部的燃烧室形状要和气缸盖的燃烧室结构匹配，保证压缩比符合设计要求，活塞销孔的中心高度要和连杆小头的安装尺寸适配，整套结构装入气缸后，活塞在上止点和下止点的运动行程要和曲轴的曲柄半径匹配，避免出现活塞撞气门或者行程不足导致压缩比不达标的问题。在小型通用汽油机、单缸柴油机、摩托车发动机这类动力设备里，这类基础结构的活塞应用非常广泛，做三维建模的时候，要重点关注环槽的宽度、深度公差，活塞销孔的位置度，裙部的导向长度这些关键尺寸，这些参数直接决定了活塞装配后能不能正常工作。很多刚接触内燃机结构设计的从业者，容易忽略活塞热变形带来的尺寸变化，直接按常温正圆结构建模，实际装机后很容易出现热态卡滞、密封失效的问题，这个模型的几何结构刚好能直观展示活塞的基础功能分区，不管是做结构教学演示，还是作为同类型活塞设计的基础参考模板，都能帮设计者快速理清活塞各部分结构的功能逻辑，减少前期方案设计时的结构错漏。在做动力部件的运动仿真时，这个活塞模型可以直接和连杆、曲轴组件完成装配约束，模拟完整的曲柄连杆机构运动过程，验证运动行程、干涉情况，不需要从零开始绘制基础结构，能大幅提升前期方案验证的效率。
