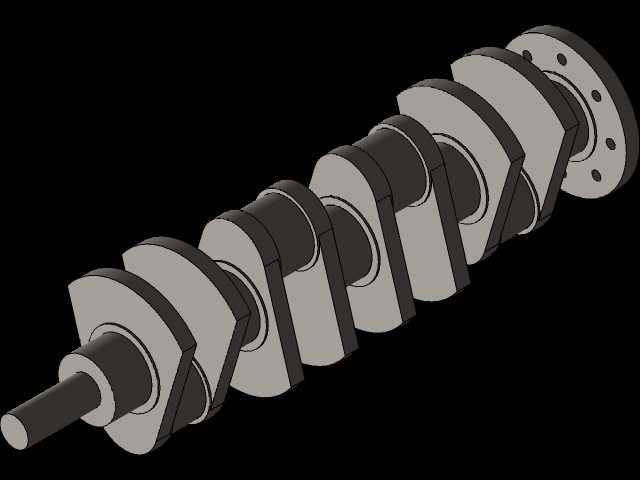

直列六缸发动机曲轴结构设计

作为内燃机核心动力传递部件，曲轴的结构设计直接决定了整机的运转平顺性与服役寿命，这类直列多缸曲轴的三维建模，需要完全贴合实际装机的边界约束，不能只做外观层面的曲面堆砌。从实际应用场景来看，这类曲轴主要匹配大排量直列六缸内燃机，覆盖商用载货车动力总成、固定式工业柴油发电机组、大马力工程机械动力单元等场景，不同场景下的载荷特性存在明显差异：车用场景需要兼顾高转速下的动平衡精度与交变载荷下的疲劳强度，固定电站场景更侧重长期恒定转速下的轴颈耐磨性能，工程机械场景则需要预留足够的强度冗余应对瞬时冲击载荷。

从产品功能特性来看，这套曲轴的核心作用是将活塞连杆组传递的往复直线运动转换为旋转运动，向外输出扭矩驱动配套负载，同时带动内燃机自身的配气机构、冷却水泵、机油泵、燃油泵等附属部件运转。结构上采用全支撑设计，每两个相邻曲柄销之间都设置有主轴颈，对应安装到缸体的主轴承座内，相比非全支撑结构，全支撑设计的曲轴抗弯刚度更高，能有效降低高负荷下的轴颈挠曲变形，减少轴承偏磨风险。曲柄臂采用椭圆形优化截面，在保证结构强度的前提下尽可能削减往复旋转质量，降低曲轴自身的转动惯量，减少动平衡校正阶段的配重去除量。

设计思路层面，建模阶段首先要确定的是曲柄销的相位角，直列六缸机型采用120度间隔的发火顺序相位布置，保证各缸发火间隔均匀，让整机运转时的一阶、二阶往复惯性力能够实现自平衡，从根源上降低整机振动水平。主轴颈与曲柄销的连接位置采用大圆角过渡设计，避免应力集中导致的疲劳断裂，圆角区域的表面强化工艺预留结构也在模型中做了对应体现，方便后续工艺环节做滚压或者氮化处理的工艺校核。曲轴的动力输出端设置有连接法兰，法兰端面加工有定位销孔与螺栓过孔，用于匹配飞轮总成或者动力输出联轴器，法兰端的轴颈位置预留有油封安装位，保证曲轴箱的密封性能；前端的轴颈位置预留有皮带轮、正时齿轮、扭转减震器的安装台阶，各台阶的轴肩高度都按照密封件、传动件的安装标准做了尺寸约束，避免出现安装干涉。

外形尺寸与安装边界方面，建模时严格按照直列六缸机型的缸心距确定各主轴颈的轴向间距，保证曲柄臂在运转过程中不会与缸体、连杆大头发生运动干涉；主轴颈与曲柄销的直径匹配对应轴承的标准规格，轴颈表面的粗糙度要求、圆柱度公差都可以通过模型的几何特征直接关联到后续的加工工艺要求。曲轴的轴向定位设置在中间主轴颈位置，对应安装止推轴承片，模型中预留了止推片的安装间隙，控制曲轴运转过程中的轴向窜动量在合理范围内。平衡块的外形轮廓经过旋转运动包络校核，保证曲轴在高速旋转时，平衡块不会碰撞到缸体内壁、机油喷嘴等周边部件，同时平衡块的质量分布经过初步配平计算，减少后续动平衡工序的调整工作量。油道的布置采用斜向贯通设计，从主轴颈表面通过曲柄臂内部的斜油孔连通到对应曲柄销表面，保证压力机油能够持续输送到连杆轴承位置，实现运动副的持续润滑，油道的孔径、转角位置都做了圆滑过渡，避免机油流动阻力过大导致的润滑不足问题。
