剪叉式可升降移动作业工作台结构

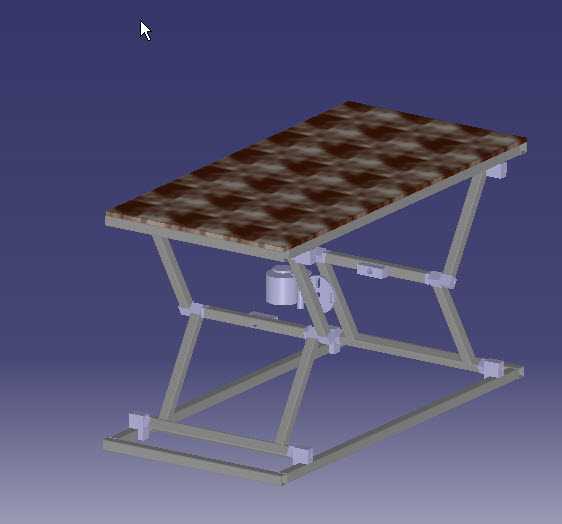

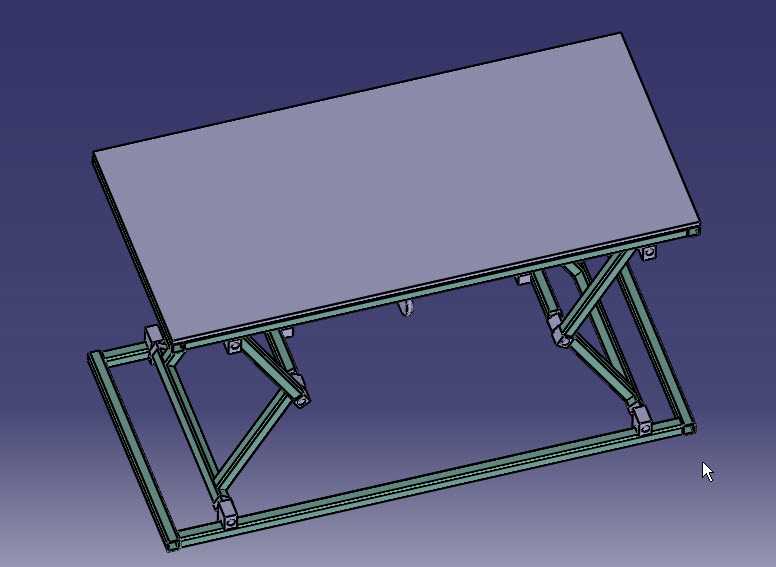

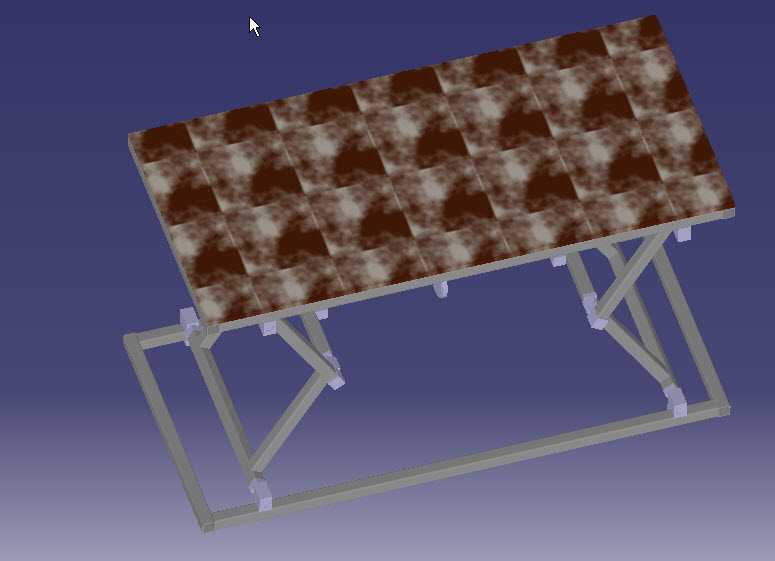

这款剪叉式升降移动工作台，在车间装配、工位物料周转、轻型工件加工作业场景中适配性极强，不同于固定高度的焊接工装台，它的核心优势是可以根据作业人员的操作身高、待处理工件的高度需求，在设计行程范围内无级调整台面高度，减少作业人员长期弯腰或者抬手操作的疲劳感，也能适配不同高度的自动化设备对接需求，比如和流水线接驳、配合小型检测设备上下料时，不需要额外垫高或者挖地坑调整安装基准。从结构设计逻辑来看，整体采用矩形钢管焊接成型的底架作为承载基础，底架的框架结构做了内凹式的剪叉臂安装位，两组对称布置的剪叉支撑臂通过铰接销轴连接，每处铰接点都设计了轴套安装位，避免臂体和销轴直接摩擦磨损，后期维护只需要更换磨损的轴套即可，不需要整体更换臂架结构。台面同样采用矩形钢管焊接边框，上方铺设平整的台面板材，边框下方预留了和剪叉臂上端铰接的安装座，和底架上的安装座位置完全对应，保证升降过程中两侧剪叉臂的受力均匀，不会出现偏载卡滞的问题。驱动部分的安装位隐藏在剪叉臂的中间铰接区域，不管是采用手动液压驱动还是电动推杆驱动，都可以在现有结构基础上直接加装，不需要额外改动主体框架，设计时已经预留了不同驱动件的安装孔位，适配不同成本预算的应用场景。底架的下方可以根据使用需求安装脚轮，图中展示的结构预留了脚轮安装的法兰位，如果是固定工位使用可以加装可调支撑脚，需要在不同工位间转移时就换成带刹车的万向脚轮，切换场景不需要改动主体结构。从安装边界来看，整体处于最低高度时，整体高度控制在常规固定工作台的高度范围内，不会因为带升降结构导致最低位置过高，影响常规坐姿作业的使用需求；升到最高行程位置时，剪叉臂的展开角度控制在安全受力范围内，不会因为角度过大导致臂架受力陡增，降低结构失稳的风险。台面的长宽尺寸按照常规轻型作业的需求设计，既可以满足单人操作的工具摆放、工件放置需求，也不会因为台面过大导致整体结构笨重，移动时费力。设计过程中对每处铰接点的受力都做了校核，当台面承受额定负载时，剪叉臂的弯曲应力、销轴的剪切应力都控制在材料许用应力范围内，底架的支撑腿位置做了加强筋焊接，避免长期承重出现框架变形。和市面上常见的轻型升降台不同，这款结构的剪叉臂采用了双层叠片的钢管设计，相比单根钢管的臂体抗扭性能更好，即使台面放置的工件重心不在中心位置，也不会出现臂体扭转导致的台面倾斜问题。在实际车间使用中，这类工作台可以用来作为模具装配的临时作业台，调整到合适高度后方便拆装模具螺丝；也可以作为物料配送的周转台，升到和物料架齐平的高度后直接推移工件，减少人工搬抬的高度差；在设备维修场景中，还可以调整到和设备检修口齐平的高度，放置拆卸下来的零部件，避免零件堆放地面造成磕碰或者丢失。结构上所有的焊接位置都设计了合理的焊接收缩余量，建模时已经考虑了焊接工艺的可操作性，所有铰接孔的位置都在焊接后统一加工的工艺余量范围内，避免焊接变形导致孔位错位，组装时出现剪叉臂活动卡滞的问题。台面的边缘做了小尺寸的挡边设计，防止放置在台面上的工具、小零件在升降或者移动过程中滑落，挡边高度不会影响大件工件的放置，只是起到阻挡小物件滚落的作用。底架的两端设计了推移扶手的安装位，需要移动作业时可以加装扶手，推移时的受力点高度符合人体工程学，不需要弯腰推动设备。
