CATIA设计滚珠丝杠传动结构

在数控加工中心、高精度直线进给平台、工业机器人关节传动模组、半导体晶圆搬运设备这类对传动精度、反向间隙控制有严苛要求的装备里，滚珠丝杠是把旋转运动转化为直线运动的核心执行部件，相比传统滑动丝杠，它通过滚道内的钢珠实现滚动摩擦，传动效率能稳定保持在九成以上，启动扭矩小，低速进给时不会出现爬行现象，长时间运行的磨损量也远低于滑动摩擦结构，能长期维持进给精度的一致性。

做这个结构的三维设计时，首先要匹配实际安装场景的边界约束，先确定丝杠的公称直径、导程参数，这两个参数直接决定了负载能力和进给速度——公称直径越大，丝杠的刚性越强，能承受的轴向负载越高，适合大切削力的机床进给场景；导程越大，电机每转对应的直线位移越大，适合快移速度要求高的自动化搬运设备，但导程过大会降低进给分辨率，所以设计时要结合驱动电机的编码器分辨率、设备的定位精度要求做平衡。滚道的截面形状选择了双圆弧哥德式滚道，这种滚道和钢珠的接触角能稳定保持在45度左右，轴向刚度比单圆弧滚道高，能承受一定的双向轴向负载，反向传动时的空程量可以控制在极小范围内，适合需要频繁换向的进给工况。

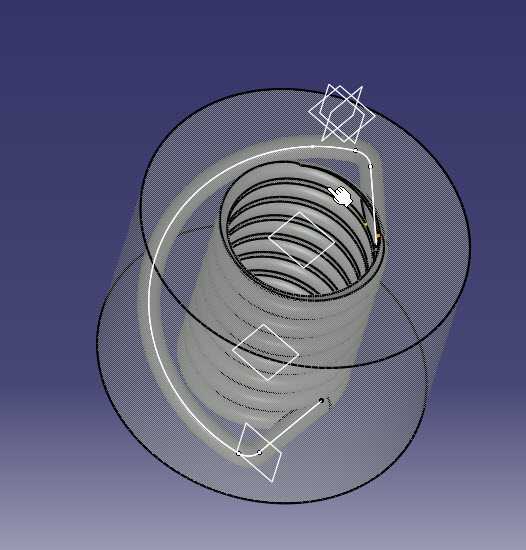

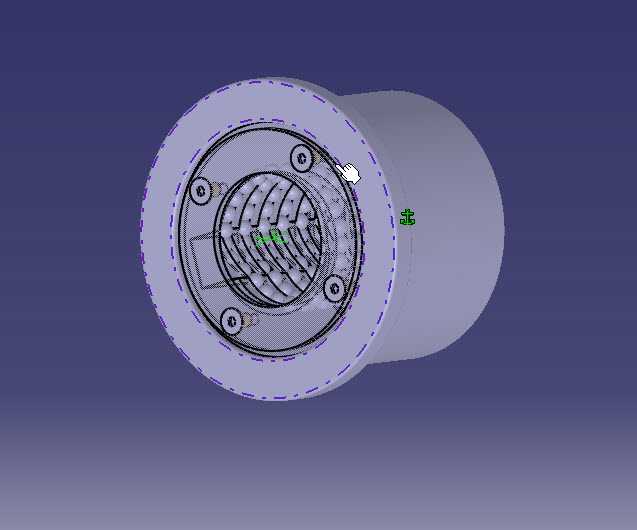

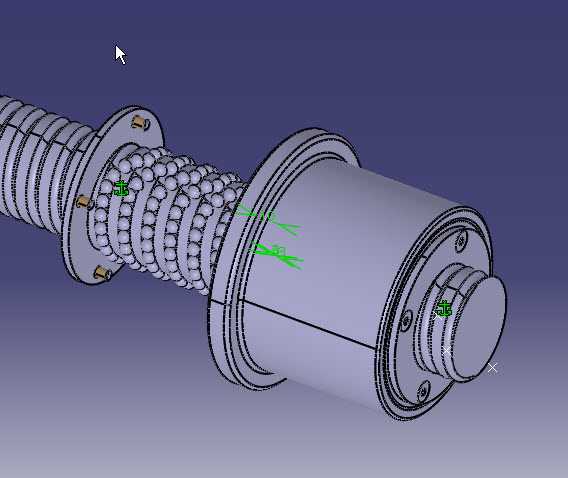

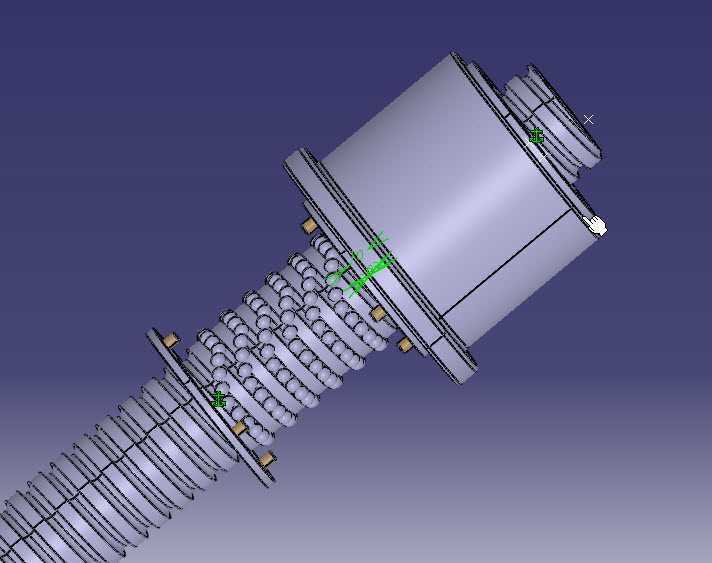

建模过程中，首先要处理丝杠滚道和螺母滚道的螺旋曲面匹配，螺旋线的生成要严格贴合导程参数，滚道的曲率半径要比钢珠半径略大，预留出合理的接触变形空间，避免运行时出现卡滞。钢珠的循环路径是设计的重点，这个结构采用的是内循环反向器结构，反向器的导向曲面要做顺滑过渡，保证钢珠在离开承载滚道进入回流通道时没有硬拐点，不然会增大运行噪音，还会加剧钢珠和反向器的磨损。整个螺母的外形做了圆柱形安装基准，两端预留了轴承安装位和密封件安装槽，密封件采用接触式双唇结构，能阻挡外界的切屑、粉尘进入滚道内部，同时防止润滑脂泄漏，延长维护周期。

从安装边界来看，丝杠的两端支撑方式默认采用固定-支撑结构，固定端配置一对角接触球轴承，能承受双向轴向负载和径向负载，支撑端采用深沟球轴承，允许丝杠在温度变化时产生微量的轴向伸长，避免热胀冷缩导致的丝杠弯曲变形。螺母的法兰端面做了定位止口，和设备滑台的安装孔配合时能保证同轴度，安装孔的位置度公差要控制在0.02mm以内，避免安装时产生偏载，导致丝杠运行时出现周期性的扭矩波动。

实际应用中，这类滚珠丝杠的预紧力调整也很关键，设计时在螺母和法兰之间预留了垫片调整空间，通过配磨垫片的厚度可以调整双螺母之间的轴向错位量，从而消除反向间隙，同时预紧力不能过大，不然会增大摩擦阻力，降低传动效率，还会加剧滚道和钢珠的疲劳磨损，一般预紧力设置为额定动负载的十分之一左右，既能保证无间隙传动，又不会影响使用寿命。润滑方式默认采用锂基脂润滑，在螺母本体上预留了注油嘴接口，用户可以根据实际运行速度选择脂润滑或者油润滑，当线速度超过每分钟30米时，建议采用稀油润滑，能更好地带走运行产生的热量，降低热变形对定位精度的影响。

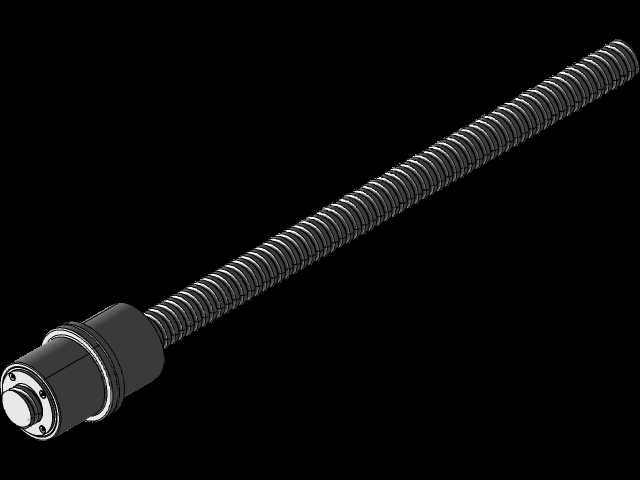

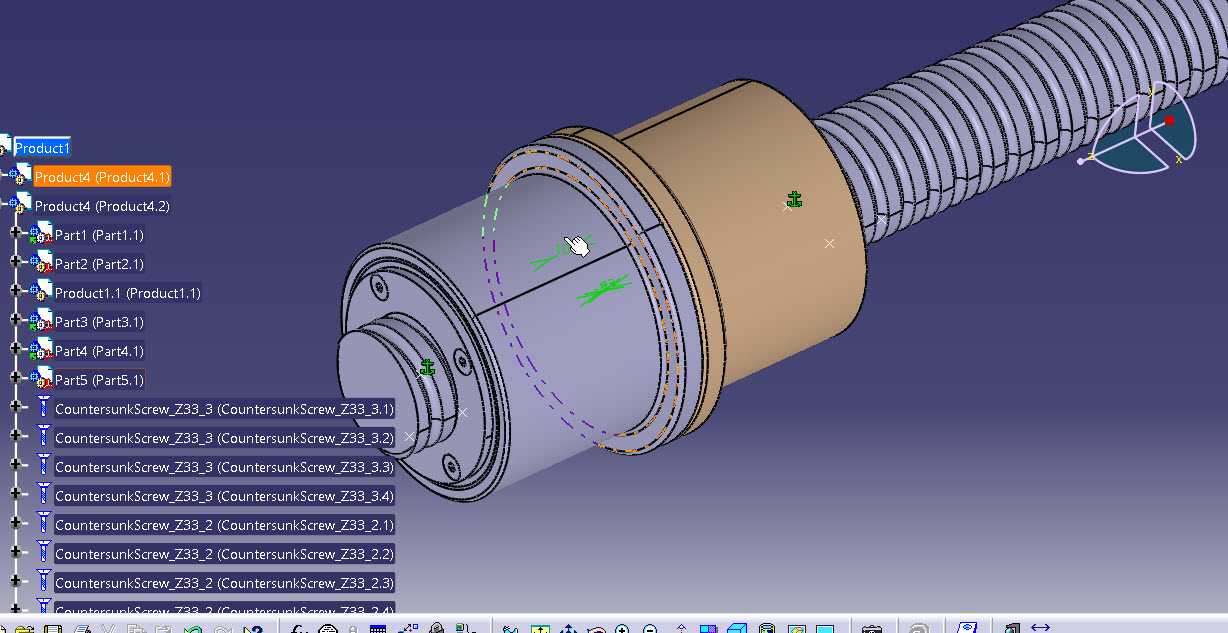

这个结构的三维模型完整还原了滚珠丝杠的所有核心特征，包括丝杠主体、螺母、钢珠、反向器、密封件、安装法兰等部件，所有配合面的尺寸都按照实际工程公差做了预留，既可以作为教学演示的案例，帮助初学者理解螺旋滚动传动的工作原理，也可以作为设备选型时的参考模型，导入装配体中验证安装空间是否匹配，检查和周边导轨、电机座、轴承座的干涉情况，减少实际设计中的出错概率。在做结构校核时，可以直接基于这个模型导入有限元分析软件，施加额定轴向负载，计算丝杠的挠曲变形量、螺母的接触应力分布，验证结构的刚性和疲劳寿命是否满足设计要求，不用再从零开始建模，能大幅缩短前期设计的周期。
