十字铰接式万向连接关节结构

这类十字铰接结构常出现在需要小角度偏摆补偿的传动链路里，比如轻工设备的连杆传动端、小型输送线的张紧调节机构、手动工装夹具的活动连接位，都能见到同原理的铰接结构，它的核心作用是在两根轴线存在小范围夹角的轴类零件之间，传递扭矩同时补偿装配或者运行过程中产生的角度偏移，避免刚性连接带来的应力集中，掰断轴件或者磨坏安装孔位。

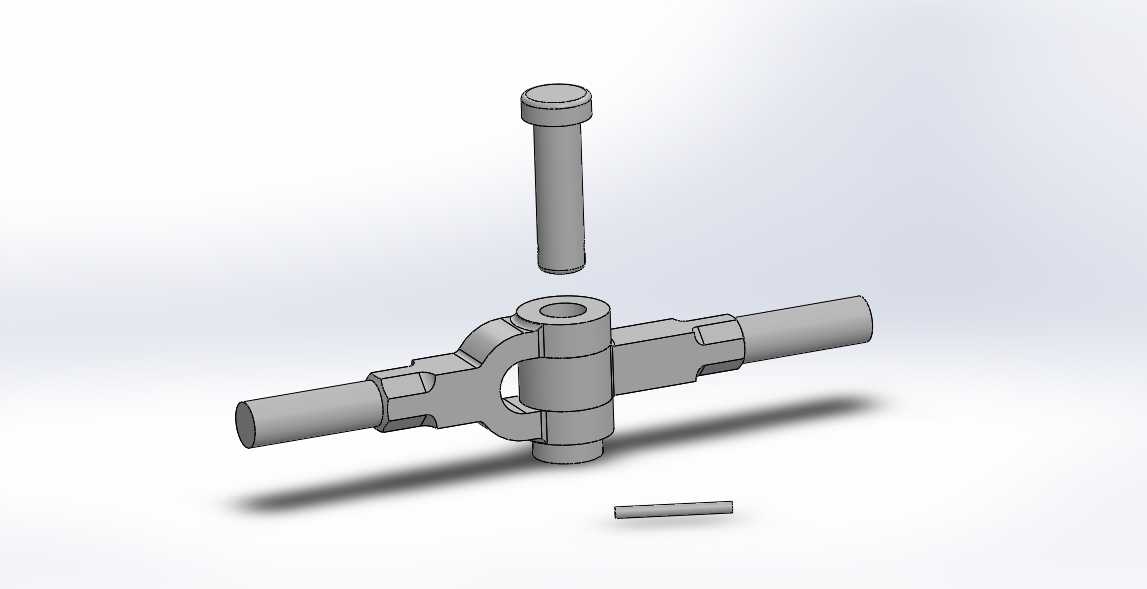

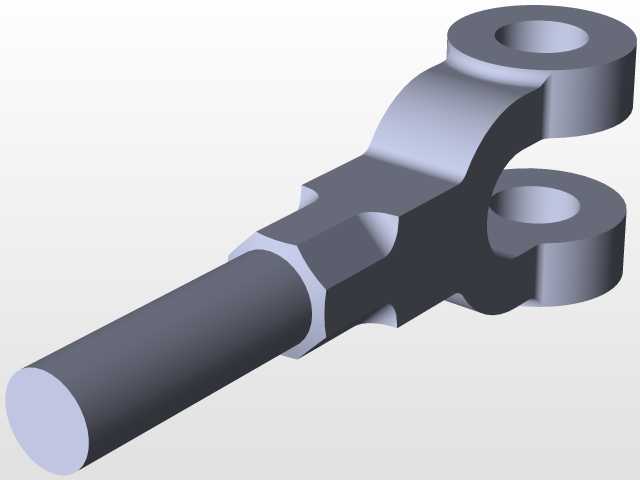

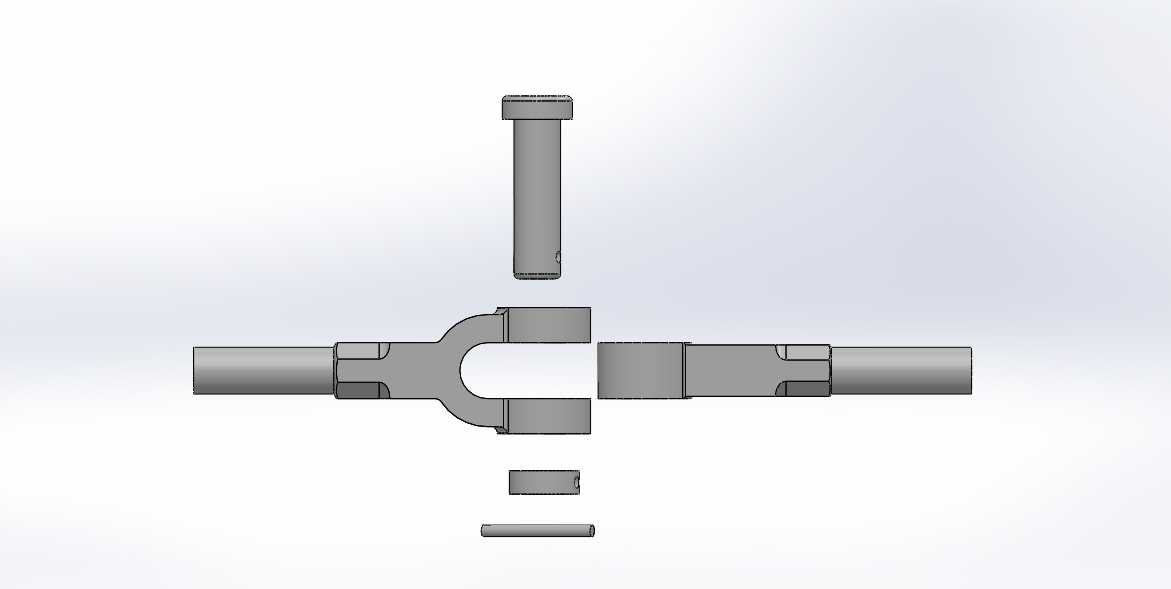

从结构拆分来看，整套组件包含十字主体、横向穿装的长轴、竖向锁紧螺栓、尾部固定销四个部分，十字主体的两个垂直方向通孔分别对应两根连接轴的穿装位，横向通孔和长轴采用间隙配合，保证长轴可以绕自身轴线转动同时不会出现径向窜动，竖向的通孔用来穿装锁紧螺栓，螺栓拧紧后会压合横向长轴的定位槽，限制长轴的轴向窜动，同时不会完全锁死转动自由度，底部的小固定销用来限制螺栓的松动回转，设备运行过程中产生的振动不会让锁紧螺栓出现退牙脱落的问题。

设计的时候首先要考虑的是配合公差的选择，铰接转动位的间隙不能太大，不然传动过程中会出现明显的回程间隙，设备启停的时候会产生撞击异响，加速配合面的磨损；间隙也不能过小，不然装配后转动卡滞，甚至在环境温度变化出现热胀冷缩的时候直接抱死，完全失去铰接补偿的作用。所有配合面的粗糙度都要控制在合理范围，转动配合面不需要过高的镜面精度，但是要避免加工刀痕带来的应力集中点，延长部件的疲劳寿命。

安装边界上，横向长轴的两端伸出长度要匹配对接部件的安装孔深度，穿装后两端要预留足够的卡簧或者销钉固定位，防止运行过程中轴件脱出；竖向螺栓的头部沉台深度要刚好容纳螺栓头，不能让螺栓头突出十字主体的外表面，避免转动过程中剐蹭周边的设备结构件；底部固定销的安装孔要在螺栓锁紧到位后再配钻，保证销子穿装后刚好卡入螺栓杆的预留槽位，不会出现锁止失效的问题。

实际选型应用的时候，要先核算传动链路的最大传递扭矩，对应选择十字主体的材质，常规轻载场景用普通45号钢调质处理就足够满足强度需求，如果是有腐蚀环境的应用场景，可以换成304不锈钢材质，配合不锈钢销轴和螺栓，避免锈蚀导致转动卡滞；如果是频繁往复摆动的工况，铰接配合面可以增加渗碳淬火处理，提升表面耐磨性能，减少长期运行后的磨损间隙。

这类铰接结构和常规的十字万向节相比结构更简单，加工成本更低，不需要复杂的滚针轴承组件，适合转速不高、摆动角度不大、载荷中等的传动场景，维护起来也更方便，出现磨损后只需要更换对应的销轴或者螺栓就能恢复装配精度，不需要整体更换整个铰接组件，在非标自动化设备、小型农机、手动工具的结构设计里应用十分广泛。设计建模的时候要注意各个零件的装配干涉检查，尤其是螺栓拧紧到极限位置的时候，螺栓尾部不能顶到横向长轴的外圆面，不然会直接锁死转动自由度，导致整个铰接结构失效；横向长轴穿入十字主体的时候，轴端的倒角要足够大，方便装配的时候顺利导入孔位，减少装配难度。
